Stap naar beneden slijpmachine gereedschapsschroefmachine H3 besturingssysteem zelf ontwikkeld stabiel

Stap naar beneden slijpmachine-gereedschapsgreefmachine H3

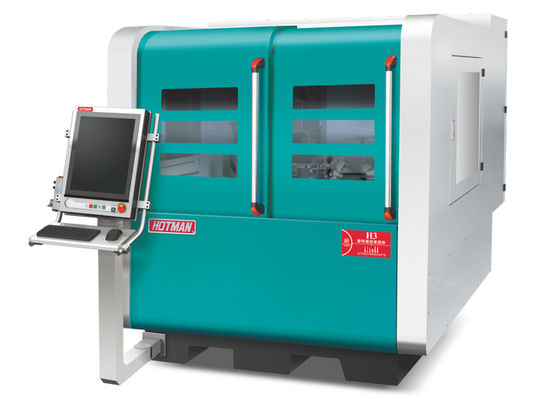

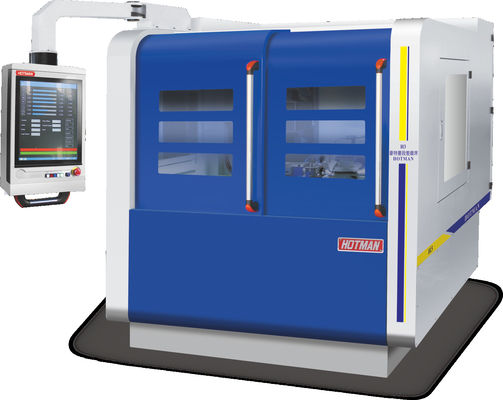

Beschrijving van het apparaat:

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.


2De machine-geleidingsrails en de precisiescherven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.


6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

Technische specificatie:




H3 Regelsysteem

1.Hotman zelf ontwikkeld besturingssysteem en software:

Interface op hoog niveau:
Hiermee kunnen operators de verwerkte gegevens naadloos monitoren en met elkaar communiceren, waardoor een geavanceerde gebruikerservaring wordt geboden.

Volledige aanpassing:
Met behulp van de nieuwste technologie kunnen knoppen en ICONS vrij worden verplaatst en opnieuw worden gerangschikt om aan de zakelijke behoeften van verschillende gebruikers te voldoen.

Tijd besparen:
Software brengt je geavanceerde technologieën die de kloof overbruggen tussen IDE-ontwikkelaars en niet-programmeurs.

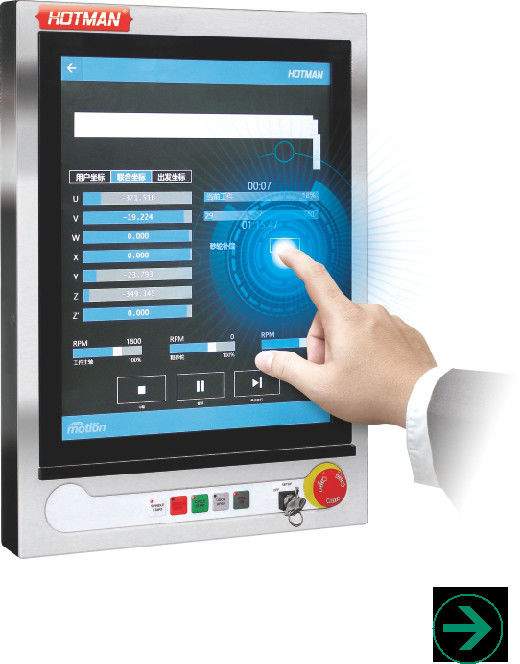

19 digitaal LCD-display van 10 cm:
Capacitatief multiplex industrieel touchscreen met volledige actieve weergave, waterdicht en oliebestendig.


2Nadat het werkstukbestand is geopend, klikt u op de knop "Bewerken" hierboven, zodat de gebruiker het type snijmachine volgens de behoeften opnieuw kan bewerken, zoals in de figuur wordt weergegeven.en de operator kan het type en de grootte van de cutter snel bewerkenKlik op elk segment van het type snijmachine en bewerk de grootte van de snelheidsrij van de spindel.

3.De bediener kan ook een nieuwe vorm van het gereedschap maken. Bij een T-vormig mes wordt de vorm van het gereedschap gecreëerd door het van links naar rechts toe te voegen (zoals in de afbeelding hierboven weergegeven),met het werktuig gezicht aan de rechterkant. Klik op het gewenste mestype bovenaan het scherm om van links naar rechts toe te voegen, en [X] aan de rechterkant is de verwijderknop.


4.Na het instellen van de vorm en grootte van elke sectie, kunt u eenvoudig voltooien van het bewerken van T-cutter, en stel de spindel snelheid en voedingssnelheid van elke slijpsectie.
