Step Down slijpmachine 0,05-20 mm Diameter Precision Surface Grinder

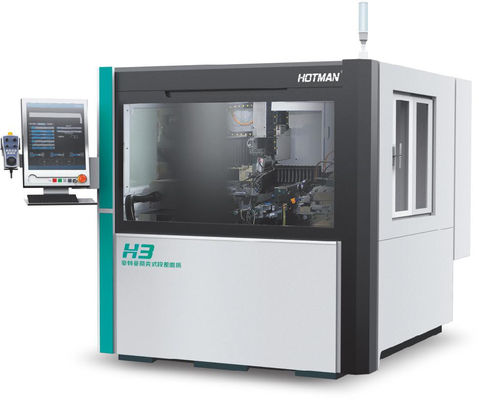

Stap naar beneden slijpmachine H3

Beschrijving van het apparaat:

1. Step Down Grinding Machine lichaam en componenten zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig wordt genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.De componenten worden verwerkt door YASDA., MITSUI SEIKI, TOSHIBA, ELB en andere apparatuur van wereldklasse eenmaal vastklemmen verwerking.


2De machine-geleidingsrails en de precisiescherven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.


6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

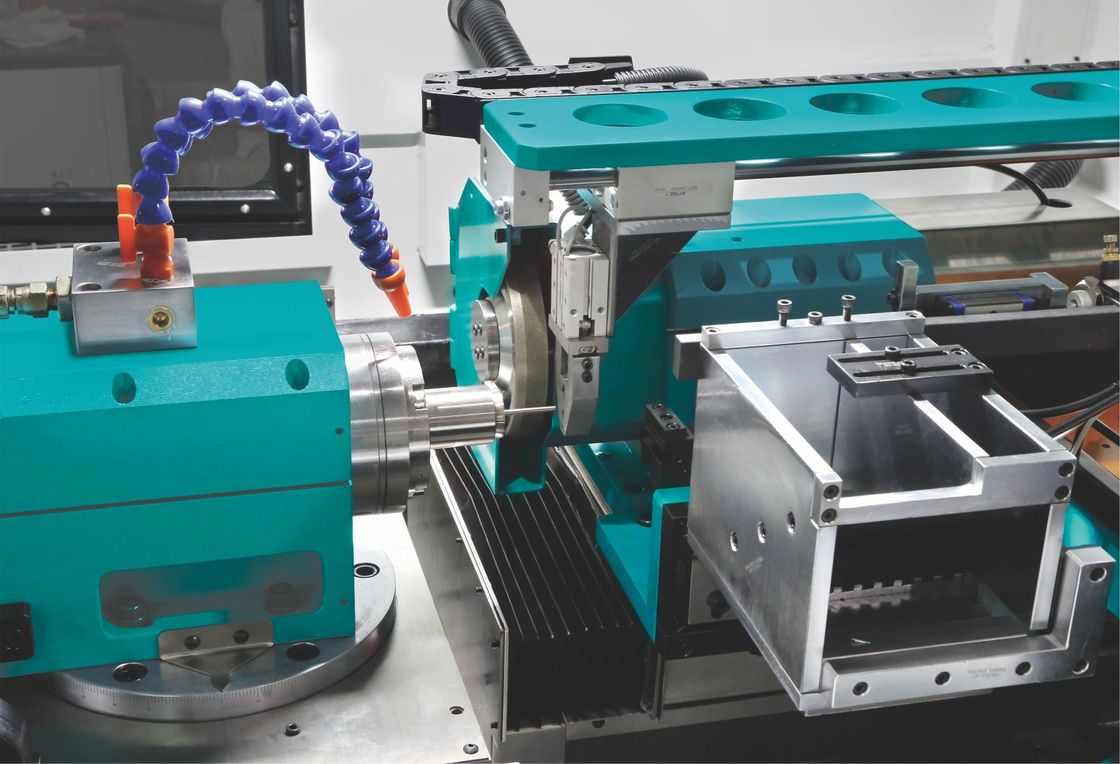

1. Werkstuk slijpmodus: kernschlepen, grof slijpwiel Hoek 11 graden, fijn slijpwiel 90 graden, A grof slijpwiel, B fijn slijpwiel.
2. Beat: de manipulator voert, ontvangt en voltooit automatisch een feed.
3• slijptijd: van het slijpen van Φ4 tot het vormen van het werkstuk bedraagt de slijptijd 65 seconden, de snelheid is verstelbaar en de snelheid wordt aangepast aan de werkelijke situatie.
4Diameters van het slijpwerkstuk: 0,05­20,0 mm.
5Lange slijpstuk: tot 200 mm.
6. Werkkop spindel rotatiemodus: vast
7Werkkopspoel snelheid: 0 -- 2000 t/min.
