Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Diameter van het slijpwiel: | 150 mm | Frequentie van de motor van het slijpwiel: | 50 Hz |
|---|---|---|---|
| Vermogen van de slijpwielmotor: | 1.5 kW | Motor snelheid van het slijpwiel: | 1400 t/min |
| Spanning van de molenwielmotor: | 380 V | Slijpwiel snelheid: | 2800 tpm |
| Frequentie van de motor van het slijpwielspindel: | 50 Hz | Vermogen van de motor van het slijpwielspindel: | 1.5 kW |
| Slijpwiel spindel motor snelheid: | 1400 t/min | Voltage van de spindelmotor van het slijpwiel: | 380 V |
| Slijpwiel Spindel snelheid: | 2800 tpm | Productnaam: | Stap naar beneden slijpmachine |
| Vermogen van de tafelmotor: | 0.75kw | Tafelgrootte: | 200mm x 200mm |
| Tabel snelheid: | 0-10m/min | ||
| Markeren: | Stap naar beneden Cnc Tool slijpmachine,Cnc-gereedschapsfreesmachine Automatisch laden,Cnc-profielschroefmachine automatisch lossen |
||

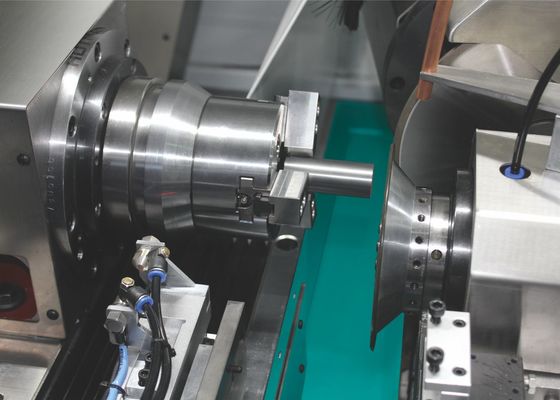

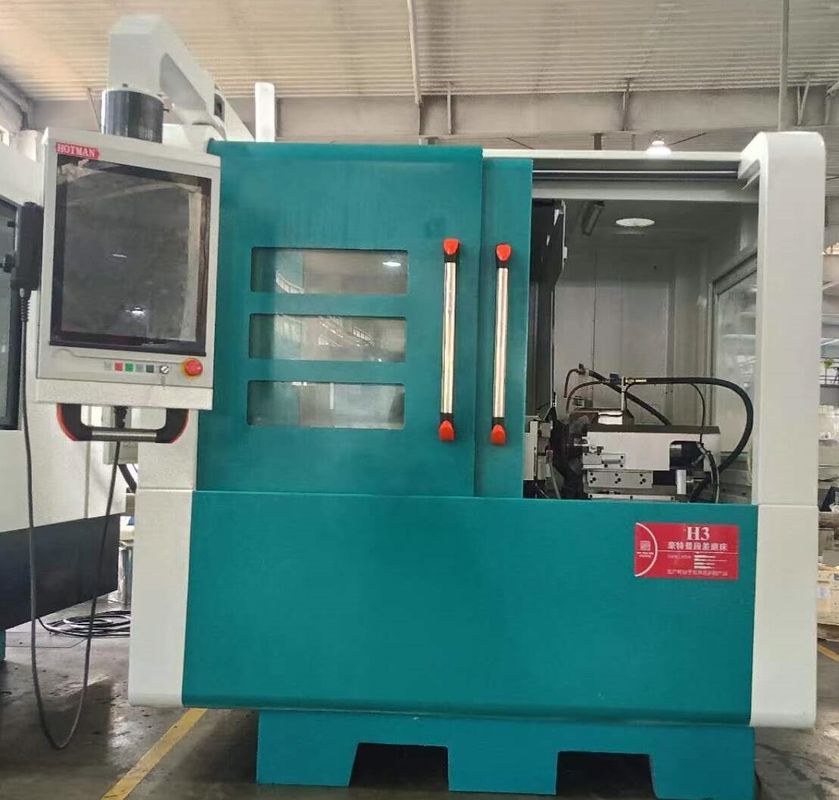

Stap naar beneden slijpmachine-H3
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
Technische specificatie:
| Project | Eenheid | Model:FX32P-60CNC | |
| Maximale draaidiameter van tafel | mm | 320 |
Maximale afstand tussen | mm | 600 | |
| Maximale slijpdiameter | mm | 320 | |
| Maximale belasting tussen twee pariëtale harten | Kg (b) | 60 ((topwerk) /20 (alleen werkend hoofd) | |
| Grootte van het slijpwiel (diameter × breedte × diafragma) | mm | 455 × 38 ((32-50) × 127 | |
| Versnellingsfrequentie van het slijpwiel | rpm | 1650 | |
| Maximale lineaire snelheid van het slijpwiel | m/s | 40 ((hoge snelheidsslijper tot 65) | |
| Deeltjes van de soort gebruikt voor de vervaardiging van vloeistoffen | mm | Automatisch type | |
| Voedingshoek | Deg | 90 |
| Voedingsloop | mm | 250 | |
| X-as snelle snelheid | m/min | 6 | |
| Minimale X-asvoeding | mm | 0.001 | |
Hoofdstel | Spindel snelheid | rpm | 50 tot 500 |
| Spindelvorm | gelijktijdig of in het midden | ||
| Specificatie van de duim | MT-4 | ||
Achtersteel | Automatische telescopische afstand | mm | 40 |
| Specificatie van de duim | MT-4 | ||
werktafel | Z-as snelle snelheid | m/min | 8 |
| Minimale z-asvoeding | mm | 0.001 | |
| Maximaal vervoer | mm | 550 | |
| Rotatiehoek | Deg | + 6/-9 | |
| motor met spindel van het slijpwiel | KW | 3.75/5.5 |
| X-asvoermotor (servo) | KW | 2.2 | |
| Z-asvoermotor (servo) | KW | 2.2 | |
| motor met spindel van het hoofdraam | KW | 0.75 | |
| motor voor koelpompen | KW | 0.75 | |
| Motoren voor smeerolie | KW | 0.25*2 | |
| Motoren voor oliepompen | KW | 0.75 | |
| Netto gewicht van de machine | Kilo's | 3300 |
| Bruto-machinegewicht | Kilo's | 3500 | |
| Verpakkingsgrootte (lengte * breedte * hoogte) | mm | 2800*2000*2000 | |

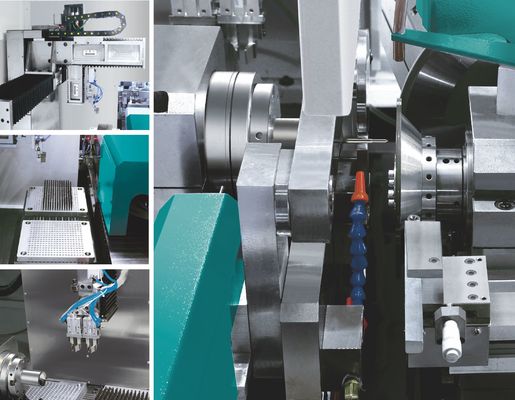

1Automatisering:Manipulator/robot
Automatische regeling van de manipulator Automatische regeling van de robot (facultatief)
2.Manipulatieapparaat:
Automatische laad- en losmachine handmatige voeding van 3 ANCA servomotoren, door middel van de combinatie van precisie rail en ANCA besturingssysteem, in het proces van het voeden en ontvangen van materialen,kan efficiënt zijn, nauwkeurig, handig om het hele voedings- en ontvangsproces te voltooien.
3- Tray-apparaat:
De laadcapaciteit van de materiaalvoorbereidingsbak en de sluiting is 340~510PCS. De werking is handig en flexibel.
4.Inrichting voor het laden en lossen:
Met behulp van twee pneumatische vingercilinders, lossen van producten.
