Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Maaiwiel: | Diamant | Diameter van het slijpwiel: | 200 mm |
|---|---|---|---|
| Stroom van de slijpwielmotor: | 10A | Efficiëntie van de slijpwielmotor: | 90% |
| Frequentie van de motor van het slijpwiel: | 50 Hz | Levensduur van de slijpwiel: | 10.000 uur |
| Motorgeluid slijpschijf: | 60 dB | Vermogen van de slijpwielmotor: | 2.2 kW |
| Motor snelheid van het slijpwiel: | 3000 RPM | Temperatuur van de slijpwielmotor: | 50℃ |
| Motorkoppel van het slijpwiel: | 2.5N.m | Spanning van de molenwielmotor: | 380 V |
| Slijpwiel snelheid: | 3000 RPM | Dikte van het slijpwiel: | 20 mm |
| Type machine: | Stap naar beneden slijpmachine | ||
| Markeren: | Intelligente step down slijpmachine,Step Down slijpmachine online meten,Intelligente cnc-oppervlaksgreefmachine |
||

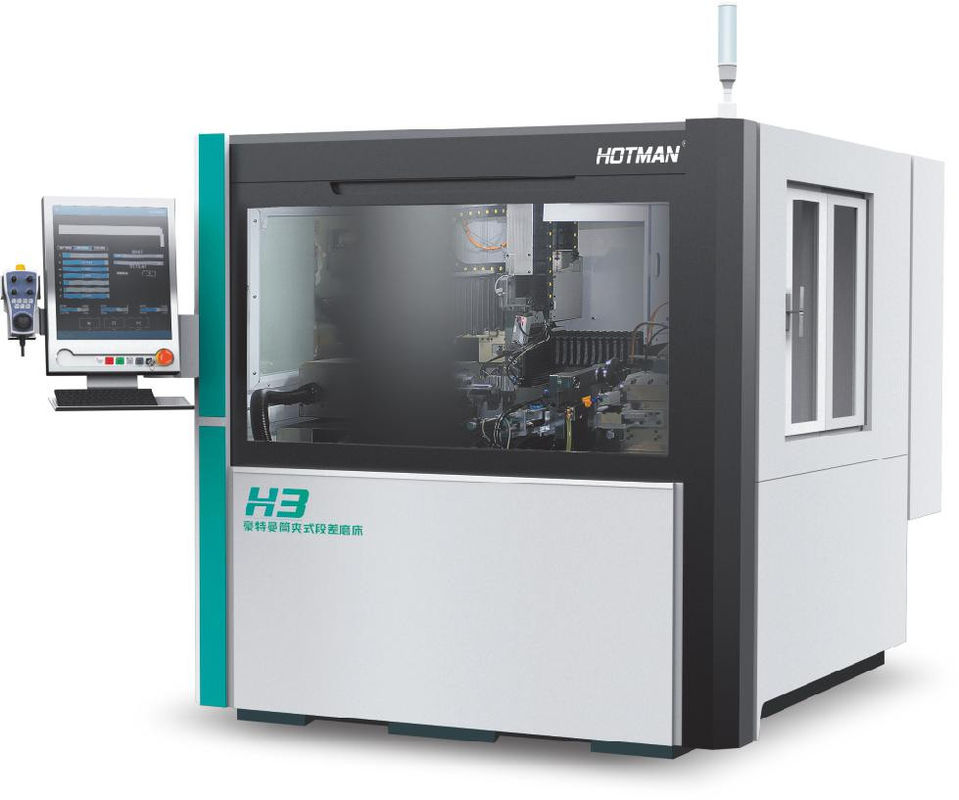

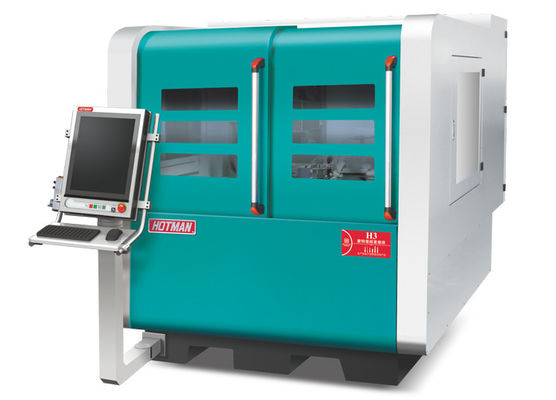

Stap naar beneden slijpmachine
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
Technische specificatie:
| Project | Eenheid | Model:FX32P-60CNC | |
| Maximale draaidiameter van tafel | mm | 320 |
Maximale afstand tussen | mm | 600 | |
| Maximale slijpdiameter | mm | 320 | |
| Maximale belasting tussen twee pariëtale harten | Kg (b) | 60 ((topwerk) /20 (alleen werkend hoofd) | |
| Grootte van het slijpwiel (diameter × breedte × diafragma) | mm | 455 × 38 ((32-50) × 127 | |
| Versnellingsfrequentie van het slijpwiel | rpm | 1650 | |
| Maximale lineaire snelheid van het slijpwiel | m/s | 40 ((hoge snelheidsslijper tot 65) | |
| Deeltjes van de soort gebruikt voor de vervaardiging van vloeistoffen | mm | Automatisch type | |
| Voedingshoek | Deg | 90 |
| Voedingsloop | mm | 250 | |
| X-as snelle snelheid | m/min | 6 | |
| Minimale X-asvoeding | mm | 0.001 | |
Hoofdstel | Spindel snelheid | rpm | 50 tot 500 |
| Spindelvorm | gelijktijdig of in het midden | ||
| Specificatie van de duim | MT-4 | ||
Achtersteel | Automatische telescopische afstand | mm | 40 |
| Specificatie van de duim | MT-4 | ||
werktafel | Z-as snelle snelheid | m/min | 8 |
| Minimale z-asvoeding | mm | 0.001 | |
| Maximaal vervoer | mm | 550 | |
| Rotatiehoek | Deg | + 6/-9 | |
| motor met spindel van het slijpwiel | KW | 3.75/5.5 |
| X-asvoermotor (servo) | KW | 2.2 | |
| Z-asvoermotor (servo) | KW | 2.2 | |
| motor met spindel van het hoofdraam | KW | 0.75 | |
| motor voor koelpompen | KW | 0.75 | |
| Motoren voor smeerolie | KW | 0.25*2 | |
| Motoren voor oliepompen | KW | 0.75 | |
| Netto gewicht van de machine | Kilo's | 3300 |
| Bruto-machinegewicht | Kilo's | 3500 | |
| Verpakkingsgrootte (lengte * breedte * hoogte) | mm | 2800*2000*2000 | |
1.Intelligent slijpen:

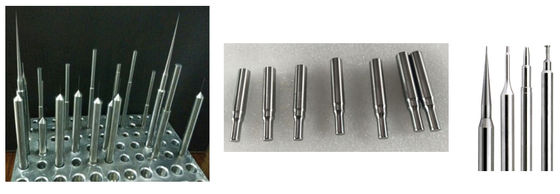

Meerdere stappen hoogte-afstandsverhouding cilindrisch component slijpgereedschap
Een drie-kaakhouder (speciaal accessoire)
2.Intelligente slijpoplossing:

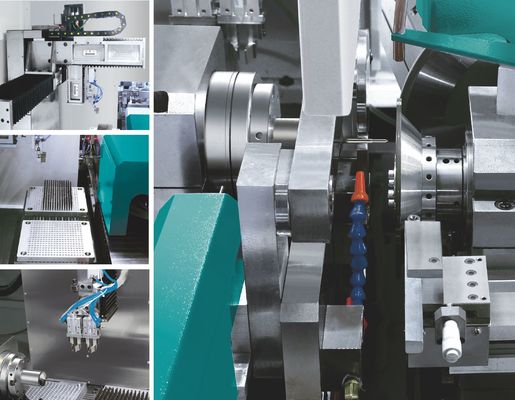

● De vierachssegmentverschillenfreesmachine is uitgerust met een drieassig manipulator-oplaad- en losmechanisme om batchverwerking van componenten te realiseren.
● Online meetsysteem, om de nauwkeurigheid van lang onbeheerd te garanderen.
● De eerste in China ontwikkelde machine voor het vastklemmen van werkstukken met een middelpunt, die in het slijpproces een superieure concentrisiteit heeft.
● Grove bewerking en afwerkingsas passen goed bij elkaar, door het diameterverschil om de beste nauwkeurigheid en oppervlakteafwerking te krijgen.
● Het door Hotman onafhankelijk ontwikkelde besturingssysteem en de door Hotman zelf ontwikkelde software kunnen het werkstuk snel bewerken en maken.
Diameterbereik van het slijpwerkstuk:Ø0,05 tot en met 20,0 mm
Maximale lengte van het slijpwerkstuk:200 mm
