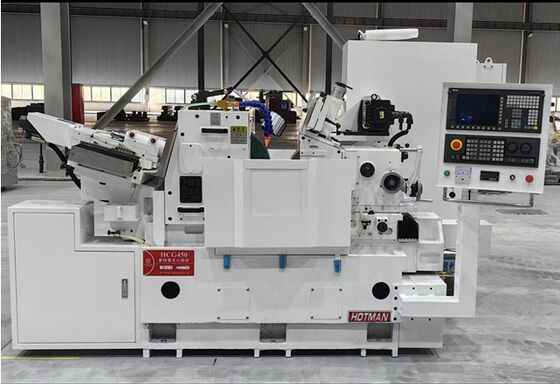

Hoogprecisie CNC Centersless Grinding Machine met hoog vermogen geen wrijving gratis onderhoud hydraulische statische spindels

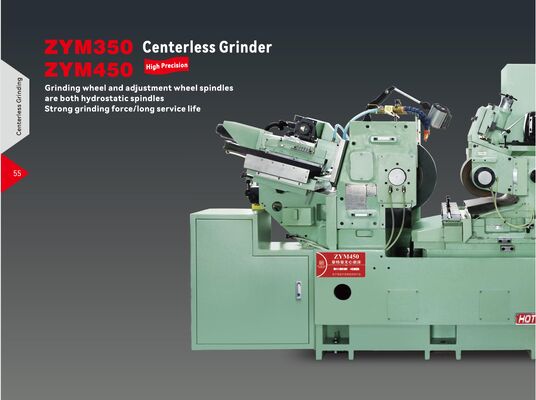

Hydraulische Statische Dynamische Stabiele Interne Centerloze Slijpmachine FX-18CNC

Apparaatbeschrijving:

1. De behuizing en componenten zijn gegoten van hoogwaardig gietijzer FC30 van Milhanna, dat kunstmatig is genormaliseerd door warmtebehandeling en vervolgens is behandeld door natuurlijke veroudering. Componenten worden bewerkt door YASDA, MITSUI SEIKI, TOSHIBA, ELB en andere wereldklasse apparatuur met eenmalige opspanning. Precisie kan oplopen tot micronniveau, om hoogwaardige basiscomponenten van de apparatuur te garanderen.

2. De spil maakt gebruik van een zelfontwikkelde dubbele statische drukvorspil met pure vloeistofwrijving, kleine wrijvingsweerstand, laag energieverbruik en hoge transmissie-efficiëntie; tijdens normaal gebruik en frequent starten treedt geen slijtage op door direct contact tussen metalen, en de nauwkeurigheid blijft goed, de levensduur is lang; aangezien het zweven van de as wordt bereikt door de druk van externe olie, heeft het een hoog draagvermogen bij verschillende relatieve bewegingssnelheden, en snelheidsveranderingen hebben weinig invloed op de stijfheid van de oliefilm; de smeerolielaag heeft goede anti-vibratieprestaties en de as draait soepel; de oliefilm heeft de functie om fouten te compenseren, wat de impact van fouten veroorzaakt tussen de as en het lager zelf kan verminderen, en de rotatienauwkeurigheid van de as is hoog.

3. De regelwielspil gebruikt een servomotor van het merk Delta, met vrij variabele snelheden variërend van 0-250 tpm (digitale besturing), en de optimale en constante lineaire snelheid kan worden gehandhaafd, zelfs wanneer de diameter van het regelwiel verandert als gevolg van slijtage, wat de beste slijpkwaliteit oplevert.

De servomotor is slim gemonteerd in de regelwielhouder en drijft de spil direct aan via synchrone riemen, met dezelfde kantelhoek als het regelwiel, om de twee riemen de hele tijd parallel te houden, wat inertieverlies en ander ongemak veroorzaakt door het oude kettingtransmissiesysteem kan voorkomen. Er hoeven niet vaak kettingen of veren te worden vervangen zoals voorheen.

4. De automatische smeercirculatieolie (hoogwaardige spilolie 10#) en het hydraulische africhtapparaat komen van dezelfde oliepomp, met een externe olietank, waardoor het gemakkelijk is om de olie te reinigen en te vervangen. De spilcirculatieolie wordt gefilterd door twee oliefilterinrichtingen en uitgerust met een drukbewaker om de levensduur van de spil te garanderen. De koeling maakt gebruik van een dubbel circuit koelsysteem om de constante temperatuur van de spilolie te garanderen.

5. Het maakt gebruik van een dubbele vlakke railgeleidingsstructuur, 90 mm brede vlakke rail glijdend, de bodemplaat is ontworpen met een gebogen olie-invoergroef, een smeermiddelretourkanaal is ingesteld tussen de spoorvlakken en de toevoerslede is bedekt met slijtvast lijm, wat de wrijvingscoëfficiënt in grote mate vermindert. Het vermindert de slijtage van het spoorvlak aanzienlijk, verhoogt de toevoersnelheid, verbetert de contactstijfheid, maakt het gemakkelijker om het slijtvaste rubber te vervangen voor latere slijtage en verhoogt de levensduur. De vlakke spoorvlakken zijn allemaal onderworpen aan hoogfrequente warmtebehandeling om de slijtvastheid te verbeteren.

6. De algehele elektrische circuits gebruiken het elektrische systeem van het Japanse Fuji-bedrijf, met goede werking en een mooie uitstraling. De grotere en hogere elektrische kast is handig voor bediening en warmtestraling.

7. De CNC-software is verder ontwikkeld door Hotman en de interactieve HMI (Human Machine Interface) is gemakkelijk te leren en te bedienen. Uitgerust met een gloednieuwe servomotor, wielvoeding als één as en CNC-vormafrichting als een tweede as. Er is een goede compatibiliteit tussen de servomotor en de as, en de wielvoeding is nauwkeurig.

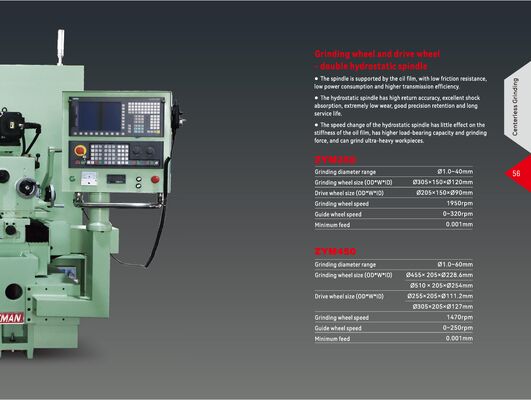

Hotman specificaties (Slijpschijf is afhankelijk van het materiaal van het onderdeel)
