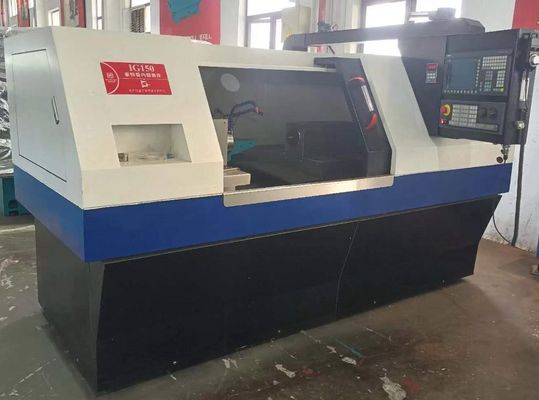

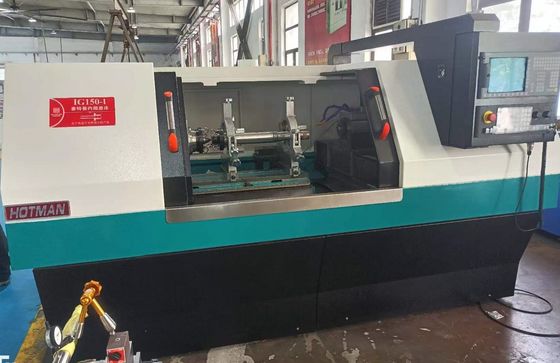

CNC Interne slijpmachine IG150-I, met verlengde tafel maximale klemlengte 800 mm, maximale slijpdiepte 300 mm

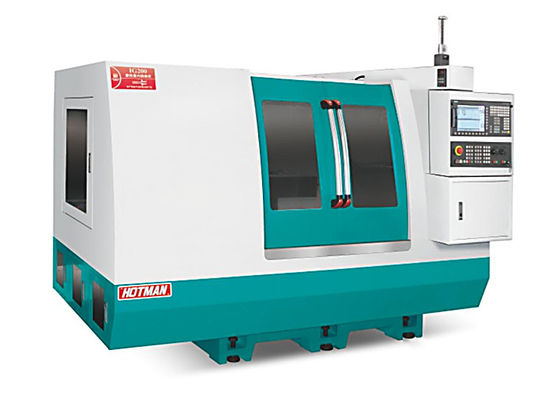

Hoge precisie CNC interne slijpmachine-IG-150

Apparaatbeschrijving:

1. De behuizing en componenten zijn gegoten van Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd door warmtebehandeling en vervolgens behandeld door natuurlijke veroudering. Componenten worden bewerkt door YASDA, MITSUI SEIKI, TOSHIBA, ELB en andere wereldklasse apparatuur met eenmalige opspanning. Precisie kan oplopen tot micronniveau, om hoogwaardige basiscomponenten van de apparatuur te garanderen.


2. Machinegeleidingen en precisie kogelomloopspindels worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen. Het koelsysteem is gescheiden van de behuizing om trillingen te elimineren en een gunstige warmteafvoer te bevorderen.

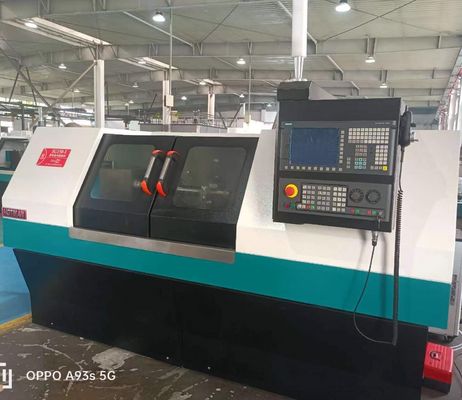

3. Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog fool-proof bediening, met veel optionele apparatuur om uit te kiezen, waaronder een binnengat slijpinrichting, automatische eindmeetinrichting, automatische buitendiameter meetinrichting, etc.

4. Het slijpvoedingssysteem is samengesteld uit een V- en een vlakke geleiding van handgemaakte precisie schraapwerk, met een automatisch smeersysteem en C3 niveau precisie slijpkogelomloopspindel, die een soepele beweging, uitstekende herhaalde positioneringsnauwkeurigheid en een lange levensduur van de geleiding kan bereiken.

5. De standaard configuratie van de slijpschijfspindel is een achterste vier- en achterste twee-lagerstructuur. Hoge precisie dynamische en statische druks spindles kunnen ook worden geselecteerd, die de kenmerken hebben van hoge rotatieprecisie, hoge dynamische stijfheid, goede trillingsbestendigheid, hoge slijpefficiëntie en goede slijpoppervlaktekwaliteit. Voor het slijpen van speciale werkstukken kan de slijpschijfsnelheid worden aangepast, tot 3500 RPM en 60m/s.


6. De achtersteun is ontworpen om zowel stijf als robuust te zijn. Een geharde stalen glijcilinder, ingekapseld in de gietijzeren behuizing, is ontworpen om de MT4 topkern te dragen. De hefkracht van de glijcilinder kan eenvoudig worden gewijzigd door middel van verstelknoppen aan de achterkant. Speciale accessoires oliedruk achtersteun met een pedaal om het lossen van werkstukken te vergemakkelijken.

7. Siemens numeriek besturingssysteem als de standaard configuratie, na secundaire ontwikkeling, alle Chinese bedieningsinterface, gemakkelijk te gebruiken. Uitgerust met Siemens high performance servomotor, de apparatuur CNC systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van de voeding en het slijpen te garanderen.

Technische specificatie:
