Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Diameter van het slijpwiel: | 200 mm | Hoek van het gat van het slijpwiel: | 45° |
|---|---|---|---|
| Diepte van het gat van het slijpwiel: | 20 mm | Diameter van het gat van het slijpwiel: | 20 mm |
| Afstand van het slijpwielgat: | 50 mm | Aantal gaten van het slijpwiel: | 4 |
| Afstand tussen de gaten van het slijpwiel: | 50 mm | Materiaal van het slijpwiel: | Diamant |
| Grootte van het slijpwiel: | 200 mm | Slijpwiel snelheid: | 1400 t/min |
| Dikte van het slijpwiel: | 20 mm | Energieverbruik: | 2.2kw |
| Stroombron: | Elektriciteit | Type: | Cilindrische Molen Machine |
| Spanning: | 380 V | ||
| Markeren: | 380 V cilindrische slijper,Multifunktioneel cilindrisch slijpapparaat,Elektrische cilindergrinder |
||

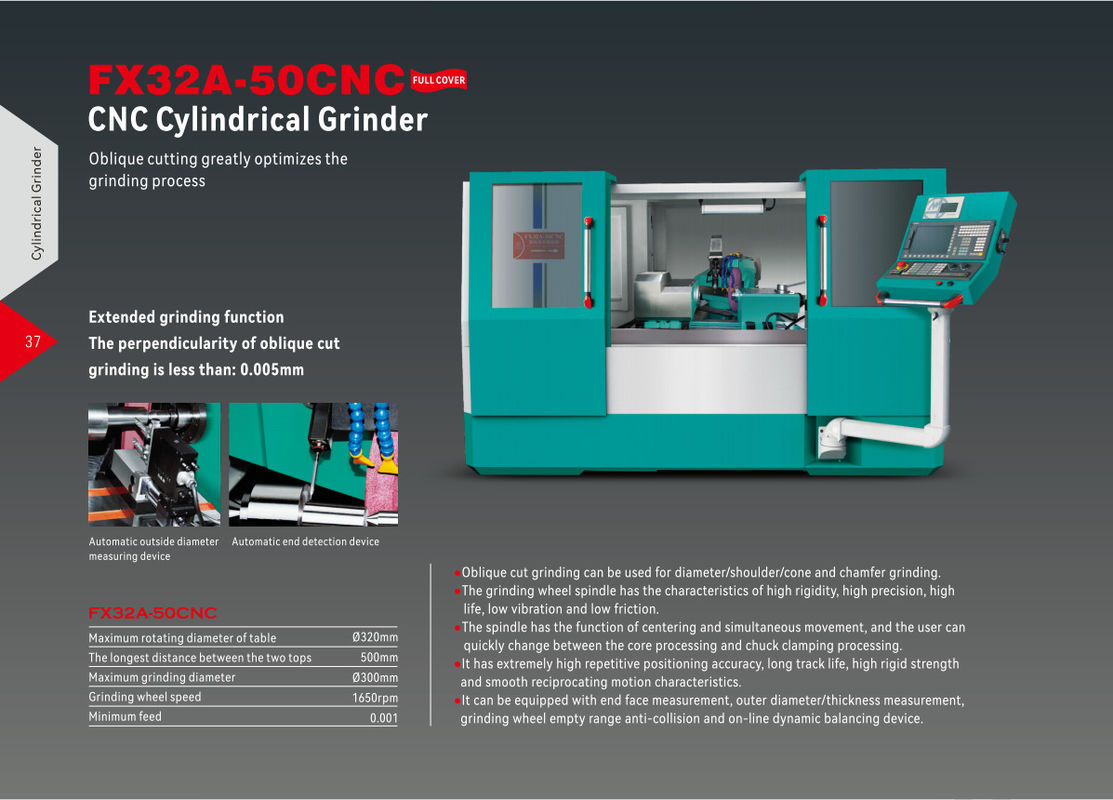

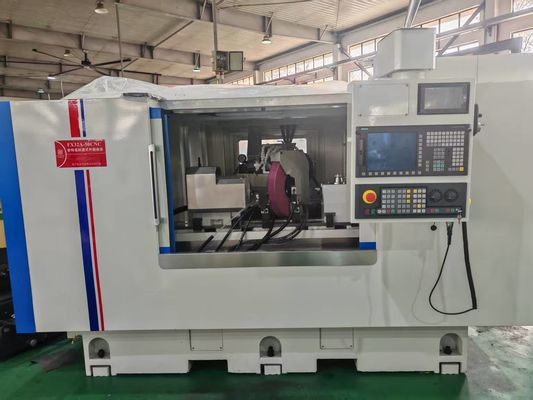

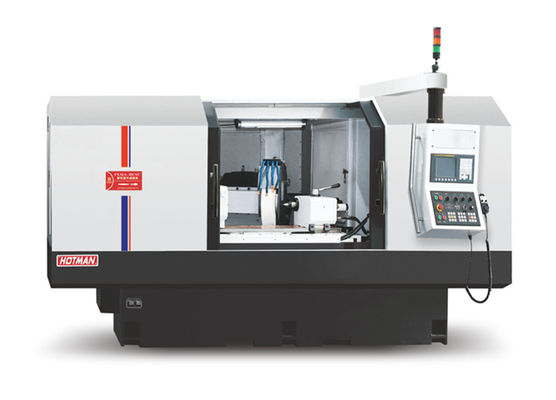

Hoogprecisie CNC-cilindermachine FX32A-50CNC
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisiescherven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden aangepast.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voeding en slijpen te garanderen.
Technische specificatie:
| Project | Eenheid | Model:FX32A-50CNC | |
|
Verwerkingscapaciteit
|
Maximale draaidiameter van tafel |
mm | 320 |
|
Maximale afstand tussen twee vingers |
mm | 500 | |
|
Maximale slijpdiameter |
mm | 300 | |
|
Maximale belasting tussen twee pariëtale harten |
Kilo's | 60 (boven midden) 20 (werkend hoofd) | |
|
Grootte van het slijpwiel (diameter × breedte × diafragma) |
mm | 450×50×127 | |
| Versnellingsfrequentie van het slijpwiel | rpm | 1650 | |
|
Maximale lineaire snelheid van het slijpwiel |
m/s | 35 | |
|
Controlesysteem
|
Controller | SIEMENS | |
|
met een breedte van niet meer dan 15 mm |
Voedingshoek | Deg | 60 |
|
X-as snelle snelheid |
m/min | 6 | |
| Voedingsloop | mm | 260 | |
|
Minimale instellingseenheid voor de X-as |
mm | 0.001 | |
|
Hoofdstel |
Spindel snelheid | rpm | 50 tot 500 |
| Spindelvorm | gelijktijdig of in het midden | ||
| Specificatie van de duim | MT-4 | ||
|
Achtersteel |
Automatische telescopische afstand |
mm | 40 |
| 顶针规格/Thimble specificatie | MT-4 | ||
|
werktafel |
Z-as snelle snelheid |
m/min | 8 |
|
Minimale z-asvoeding |
mm | 0.001 | |
| Maximaal vervoer | 600 | ||
| Rotatiehoek | Deg | +6/-9 | |
|
Motor |
motor met spindel van het slijpwiel |
Kw | 5.5 |
| X-as voedingsmotor | Kw | 2.2 | |
| Z-as voedingsmotor | Kw | 2.2 | |
| motor met spindel van het hoofdraam | Kw | 1.5 | |
| motor voor koelpompen | Kw | 0.18 | |
| Motoren voor oliepompen | Kw | 0.75 | |
| smeerolie | Kw | 0.1 | |
|
Standaard nauwkeurigheid |
Rondheid | mm | 0.0015 |
| Cylindrisiteit | mm | 0.003 | |
| Rechtheid | mm | 0.003 | |
| X-aspositiegewogenheid | mm | 0.003 | |
| Z-aspositiegewogenheid | mm | 0.004 | |
|
X-as herhaaldelijk positioneringsnauwkeurigheid |
mm | 0.002 | |
|
Z-axis herhaalde positiebepaling nauwkeurigheid |
mm | 0.002 | |
| Ruwheid | mm | ≤Ra0.25 | |
|
andere |
Netto gewicht van de machine | Kilo's | 5000 |
| Bruto-machinegewicht | Kilo's | 6000 | |
|
Verpakkingsgrootte (lengte * breedte * hoogte) |
mm | 3500 × 3000 × 2000 | |
