Multiple Spindle Optioneel CNC-interne slijper voor kort en lang werkstuk, interne slijpmachine

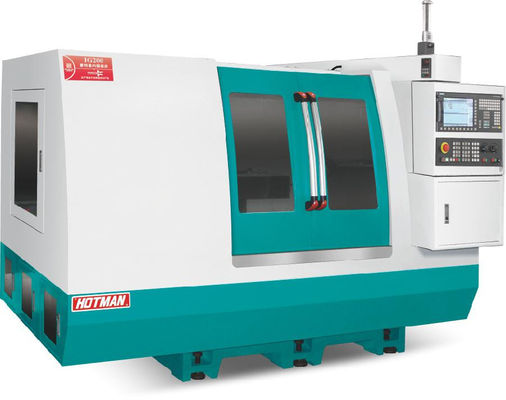

Hoge precisie CNC-interne slijper-IG200

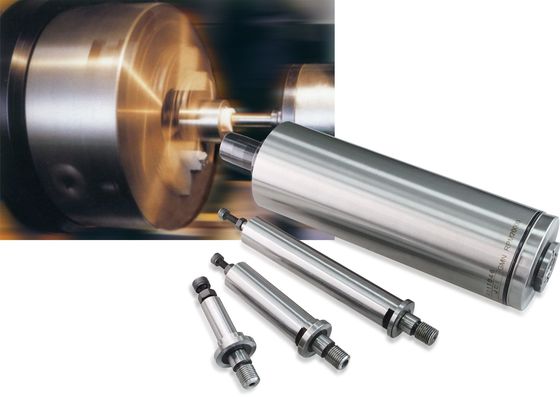

De slijpwielspindel heeft een elektrische spindel met de kenmerken van hoge snelheid, hoge precisie, hoge stijfheid, lage trillingen, laag geluid en lage temperatuurstijging.Het aandrijfsysteem wordt gekoeld door een waterkoelsysteem om ervoor te zorgen dat de kop van het slijpwiel altijd in een thermisch stabiele toestand werkt, waardoor het slijpwiel stabieler wordt en de werkingsdoeltreffendheid verdubbelt.voor werkstukken met een diepe binnenste cirkel, kan een geïntegreerde spindel worden aangepast om nauwkeurig slijpen te bereiken.

Een automatisch gecentraliseerd smeersysteem smeert de lineaire leidingen en kogelschroeven van de machine continu, wat zorgt voor een langere levensduur en hoge precisie.Het koelsysteem is gescheiden van de machine, waardoor trillingen worden uitgeschakeld en warmte straling wordt bevorderd.

Hierbij wordt gebruik gemaakt van het Siemens 828D CNC-systeem.

• Het slijpprogramma wordt automatisch aangemaakt via de gebruiksvriendelijke interface, met behulp van grafische programmeringsinstrumenten shopmill / shopturn, zonder dat er onnodig speciale G-codes nodig zijn (optioneel).
• Geen batterij of koelventilator en geen geheugenbatterij voor de motorcoder.
• Ethernet-connector. Geen capaciteitslimiet USB (on-line) en CF-kaart. De programma's in USB en CF-kaart kunnen naar believen worden gewijzigd. Procesmonitor online. En de gegevens kunnen voor altijd worden opgeslagen.
• Procesvertoning met animatie.
• Er zijn allerlei optionele functies, waaronder automatische afmeting van het eindoppervlak, automatische afmeting van de binnendiameter, hydraulische staart, zeer geïntegreerd automatisch laden en lossen systeem,enzovoort..
• Automatische wiellappening en offset. Houd hoge precisie en stabiliteit bij het voeden en slijpen.

De voedingsas is voorzien van een lineaire geleidingsontwerp met een hoge precisie per lading, dat belastingen in alle richtingen kan weerstaan,de kenmerken van een lage wrijvingscoëfficiënt benadrukken en bewegingsgapings elimineren, die een praktische garantie biedt voor het bereiken van een programma nauwkeurigheid van 0,001 mm; hoogwaardige kogelschroeven hebben een uitstekende bescherming tegen nauwkeurigheid.

1Geschikt voor grote onderdelen:

Hoge stijve structuur/grafische software

2.Hoge stijfheid:

Hoog stijfheidsontwerp van het bed- en slijpwielframe, het werkstukhoofdframe, het voermeganisme, enz., voor grote afmetingen, meer ruimte, producten met een hoge hardheid om de procesondersteuning te bieden.

3Hoog rendement:

Voor de verwerking van producten met verschillende diafragma's kunnen verschillende slijpspindels worden geselecteerd.Keramische CBN-schleefwiel kan worden gebruikt voor efficiënt slijpen, en het Mabos-instrument voor het meten van de binnendiameter kan worden gebruikt voor online metingen van de binnendiameter.

4.Hoge stabiliteit:

De belangrijkste onderdelen van de werktuigmachine worden geselecteerd uit internationale topmerken om de betrouwbaarheid en precisie van de werktuigmachine in de levenscyclus te waarborgen.

5- Heel gemakkelijk:

Het grafische ontwerp van de software stelt de gebruiker in staat om parameters in te voeren via een gebruiksvriendelijke interface om snel gerelateerde procedures te genereren voor het slijpen van het werkstuk, het bekleden van het slijpwiel,online meting, enz.

6.High beveiliging:

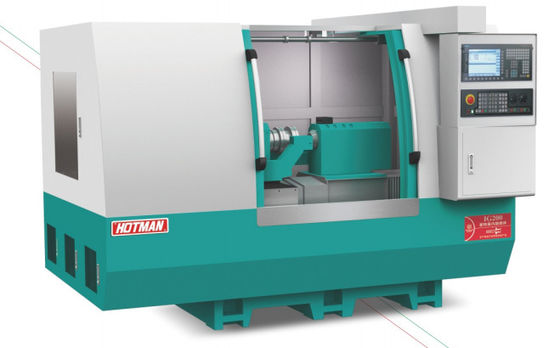

Volledig gesloten machinebescherming en geavanceerd gehard glas observatieruimte, noodstop, een sleutel achter, veiligheidsdeur interlock ontwerp voor operators om veiligheid te bieden.

Inwendige doorsnede slijpbereik:Ø6~200 mm

Maximale slijpdiepte:170 mm

Maximaal slag van tafel500 mm

Spindelversnelling van het slijpwiel:0 tot 32000 tpm

Minimale resolutie van de X/Z-as:0. 001mm
