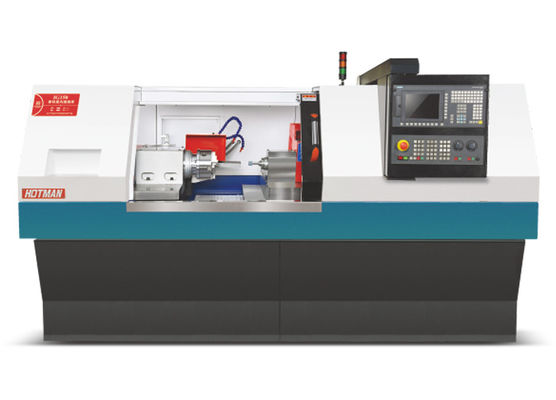

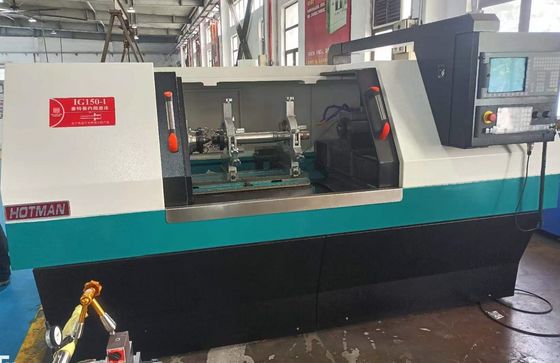

Interne slijpmachine voor kleine binnendiameter Minimum 6 mm, toepasbaar op werkstukken van verschillende grootte

Interne slijpmachine voor kleine binnendiameter Minimum 6 mm, toepasbaar op werkstukken van verschillende grootte
Machinaal gereedschapsgenauigheid:

Lijst van de nauwkeurigheidstests van werktuigmachines (inclusief)

Na het slijpen (schleuren) met de differentiële slijpmachine van Hotman moeten aan de volgende eisen worden voldaan: (Voor verschillende materialen worden verschillende slijpwielen gebruikt)



Opmerking: ruw slijpen (in het algemeen 0,02 tot 0,05 mm); fijn slijpen (in het algemeen 0,005 tot 0,015 mm)

De carrosserie en componenten zijn gegoten door Milhanna hoogwaardig gietijzer FC30. De componenten worden verwerkt door YASDA, MITSUI SEIKI, TOSHIBA, ELB en andere apparatuur van wereldklasse.De nauwkeurigheid van de afmetingen kan tot microniveau zijn, om te zorgen voor een hoge precisie van de basiscomponenten van de apparatuur.

De machineleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

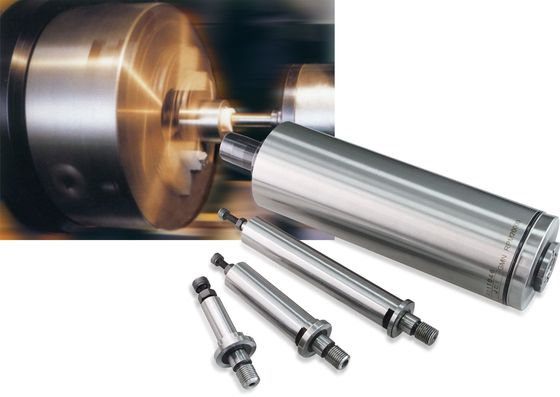

De spindel van het slijpwiel heeft een FAG-structuur met een hoge precisie van de spindel, zonder gescheiden smering, eenvoudig onderhoud, vrij van metaal-metalcontact,de spindel van het slijpwiel heeft de kenmerken van hoge stijfheid en precisieVoor speciale slijpwerkstukken, optionele gemotoriseerde spindel, met de functie van lineaire snelheidsverhoging.

Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur te kiezen.

Het slijpvoersysteem bestaat uit een V-vorm en een vlak spoor van handgemaakte precieze schop, met automatisch smeersysteem en een precieze slijpbalschroef van C3-niveau,die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee dragerconstructies.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden aangepast.tot 3500 t/min en 60 m/s.

Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuurCNC-systeem en aandrijfsysteem hebben een betere compatibiliteitHet systeem is in de vorm van een automatische, reparatie- en automatische compensatiefunctie, zodat de stabiliteit en precisie van de voeding en het slijpen worden gewaarborgd.


• Het slijpprogramma wordt automatisch aangemaakt via de gebruiksvriendelijke interface, met behulp van grafische programmeringsinstrumenten shopmill / shopturn, zonder dat er onnodig speciale G-codes nodig zijn (optioneel).
• Geen batterij of koelventilator en geen geheugenbatterij voor de motorcoder.
• Ethernet-connector. Geen capaciteitslimiet USB (on-line) en CF-kaart. De programma's in USB en CF-kaart kunnen naar believen worden gewijzigd. Procesmonitor online. En de gegevens kunnen voor altijd worden opgeslagen.
• Procesvertoning met animatie.
• Er zijn allerlei optionele functies, waaronder automatische afmeting van het eindoppervlak, automatische afmeting van de binnendiameter, hydraulische staart, zeer geïntegreerd automatisch laden en lossen systeem,enzovoort..
• Automatische wiellappening en offset. Houd hoge precisie en stabiliteit bij het voeden en slijpen.


Technische specificatie:
