Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Versnelling van het slijpwiel: | 0.01-0.2 mm/min | Tabel snelheid: | 0.1-3m/min |
|---|---|---|---|
| Diameter van het slijpwiel: | 6-200mm | Het koppel van de motor die het slijpwiel voedt: | 1.5 N.m. |
| Slijpwiel snelheid: | 32000 RPM | Slijpschijfvoeding Motorvermogen: | 0.75 kW |
| Vermogen van de tafelmotor: | 0.75 kW | Repeatabiliteit van de motor die de slijpwiel voedt: | 0.001 mm |
| X/Z-as voedingsmin. resolutie: | 0.001 mm | Max Worktable Travel: | 500 mm |
| X-asvoersnelheid: | 0.1-15 | ||
| Markeren: | Hoogprecisie interne slijpmachine,Grote interne slijpmachine,CNC-inwendige slijpmachine |
||

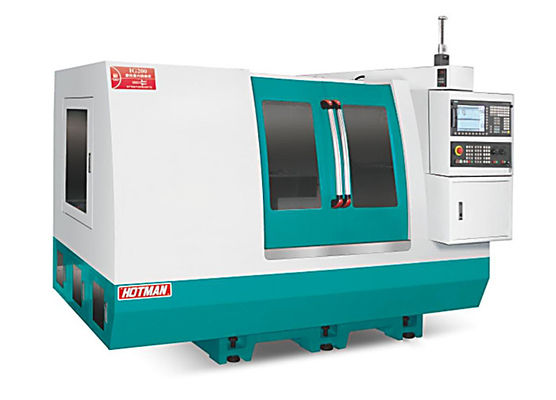

Hoge precisie CNC-interne slijpmachine voor grote grootte, overtollig slijpvolume werkstukken
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2Een automatisch gecentraliseerd smeersysteem smeert de lineaire leidingen en kogelschroeven van de machine continu, wat zorgt voor een langere levensduur en een hoge precisie.Het koelsysteem is gescheiden van de machine, waardoor trillingen worden uitgeschakeld en warmte straling wordt bevorderd.

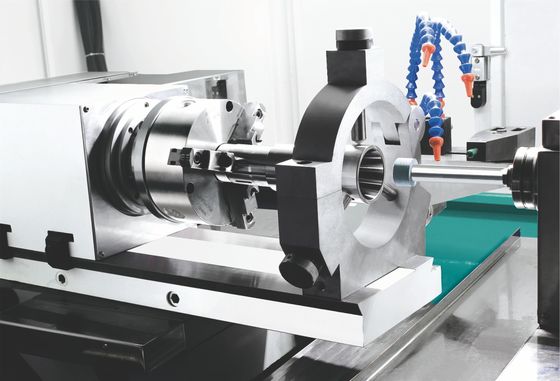

3De spindel van het slijpwiel gebruikt een elektrische spindel met de kenmerken van hoge snelheid, hoge precisie, hoge stijfheid, lage trillingen, laag geluid en lage temperatuurverhoging.Het aandrijfsysteem wordt gekoeld door een waterkoelsysteem om ervoor te zorgen dat de kop van het slijpwiel altijd in een thermisch stabiele toestand werkt, waardoor het slijpwiel stabieler wordt en de werkingsdoeltreffendheid verdubbelt.voor werkstukken met een diepe binnenste cirkel, kan een geïntegreerde spindel worden aangepast om nauwkeurig slijpen te bereiken.
4Het is gebaseerd op het Duitse Siemens CNC-systeem en is verder ontwikkeld.Het beschikt over een gebruiksvriendelijke gebruikersdialoog tussen mens en machine en is uitgerust met hoogwaardige servomotoren van Siemens., waardoor de apparatuur CNC-systeem en transmissie systeem hebben een betere compatibiliteit. Het heeft ook automatische zanddressing en automatische offset functie,die de stabiliteit en nauwkeurigheid van de voeding en het slijpen garandeert.
5Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schop, met automatisch smeersysteem en een precieze slijpbalschroef van C3-niveau.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
6. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden aangepast.tot 3500 t/min en 60 m/s.
7De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
8.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voeding en slijpen te garanderen.
Technische specificatie:
| Artikel 1 | Eenheid | IG150 | IG200 | Accessoires | |
|
Verwerkingscapaciteit |
Diameterbereik van het slijpwerk | mm | Ø6-Ø150 | Ø6-Ø200 |
● Koelapparaat voor het slijpen ● Diamanten pen ● Hoekregelingstabel ● Gereedschapskist en gereedschap ● Adapter voor de spindelschroefwiel ● Slijpspindel met hoge snelheid ● basisregelingspakket
Speciale toebehoren ● Hydraulische drie-kaak chuck 6 " ● C huck flens 6 " ● 30000 rpm Mechanische spindel, verschillende snelheid elektrische spindel ● Automatische binnendiametermeting |
| slijpdiepte h | mm | 150 | 170 | ||
| Max. buitenwijdte van het slijpwerkstuk | m m e | 220 | 220 | ||
| Radius van het werkvlak | m m | 380 | 400 | ||
| Specificaties van de te installeren chuck | 6′′Hydraulische/handmatige chuck | 6′′Hydraulische/handmatige chuck | |||
| Rotatiehoek van de bedkist | Deg | Voorkant 2/achterkant 15 | Voorkant 2/achterkant 20 | ||
|
Vervaardiging Parameters van de wielspindel |
Vermogen van de spindel voor het slijpen van interne gaten | KW | 1.5 | 7.5 | |
| Inwendige gaten slijpspindel snelheid | rpm | 20000 Mechanische spindel | elektrische spindel snelheid optioneel | ||
|
Spindel voor het hoofd Parameters |
Spindel snelheid | rpm | 50-1500 | 50-1500 | |
| Spindelvorm | met een gewicht van niet meer dan 10 kg | met een gewicht van niet meer dan 10 kg | |||
| Specificaties van het koepelgat | MT-5 | MT-5 | |||
| Spindeldrijfmethode | Servomotor | Servomotor | |||
|
X-as (spindel van het werkstuk) |
Voerreis op de X-as | m m | 410 | 410 | |
| X-as snelle bewegingssnelheid | mm/ m i n | 0.1 -10 | 0.1 -10 | ||
| X-as voedingsmin. resolutie | m m | 0.001 | 0.001 | ||
| Servomotorvermogen op de X-as | kw | 2.2 | 2.2 | ||
|
Z-as (werktafel) |
Z-as snelle bewegingssnelheid | mm/ m i n | 0.1 -10 | 0. 1 - 10 | |
| Z-as min. voedingsresolutie | m m | 0.001 | 0.001 | ||
| Max. bewegende bereik | m m | 540 | 410 | ||
| Vermogen van de servomotor op de Z-as | KW | 2.2 | 2.2 | ||
|
Motor |
motor met spindel van het slijpwiel | KW | 7.5 | 7.5 | |
| X-asvoermotor (servo) | KW | 2.2 | 2.2 | ||
| Z-asvoermotor (servo) | KW | 2.2 | 2.2 | ||
| motor met spindel van het hoofd (servo) | KW | 1.5 | 1.5 | ||
| motor voor koelwaterpomp | KW | 0.75 | 0.75 | ||
| Glijmiddelmotor | KW | 1/4 | 1/4 | ||
| andere | Machinaal formaat (L × W × H) | m m | 2400 × 1930 × 1790 | 2400 × 1930 × 1790 | |
| G.W. (ongeveer) | Kilo's | 3500 | 4000 | ||
Productbeschrijving:
De interne slijpmachine is een onmisbaar apparaat voor industriële werkzaamheden die een nauwkeurig slijpen en afwerken van onderdelen vereisen.een diameter van 200 mm,, en een werkstukgrootte van 50-200 mm, is de interne slijpmachine in staat om werkstukken tot 100 kg in gewicht te verwerken.Het slijpwiel voedingsmotor snelheid kan worden ingesteld van 50-1000rpm, waardoor het geschikt is voor een verscheidenheid aan toepassingen.gebruikers in staat stellen precieze en nauwkeurige onderdelen te produceren.

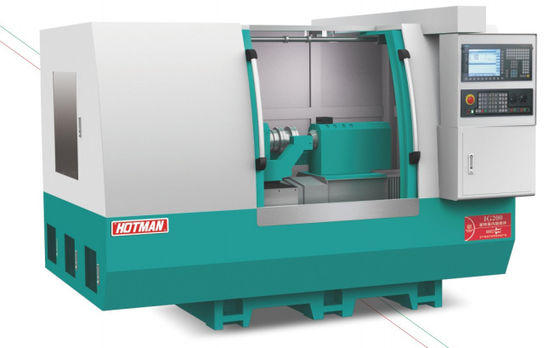

HOTMAN's Internal Grinder Machine IG200 is een precisie-intern slijpmechanisme dat is ontworpen voor professioneel gebruik.De minimale bestelhoeveelheid voor dit product is 1 en de prijs is 3. Het is verpakt in een houten doos en de levertijd is 60 dagen. De betalingsvoorwaarden zijn T / T. De slijpwiel voedingsmotor snelheid is tussen 50-1000rpm en de tafelgrootte is 400mm.Het slijpwiel is 1400 rpm, de diameter van het slijpwiel is 200 mm en het koppel van de motor die het slijpwiel voedt is 1,5 N.m.
De interne slijpmachine IG200 is het perfecte hulpmiddel voor degenen die een betrouwbaar en nauwkeurig intern slijpsysteem nodig hebben.De machine is bovendien uiterst duurzaam en zorgt voor een soepele werkingHet is geschikt voor een breed scala aan toepassingen, zoals slijpen, slijpen, polijsten en meer.u kunt er zeker van zijn dat u de beste prijs voor uw geld krijgt.
HOTMAN's Internal Grinder Machine IG200 is een betrouwbaar en nauwkeurig gereedschap voor degenen die het beste interne slijpsysteem nodig hebben.u kunt er zeker van zijn dat het van de hoogste kwaliteit is. De minimale bestelling is 1 en de prijs is 3. Het is verpakt in een houten doos en de levertijd is 60 dagen. De betalingsvoorwaarden zijn T / T.Het slijpwiel voedingsmotor snelheid is tussen 50-1000rpm en tafelgrootte is 400mmDe snelheid van het slijpwiel is 1400 t/min, de diameter van het slijpwiel is 200 mm en het koppel van de motor die het slijpwiel voedt is 1,5 N.m.
HOTMAN's Internal Grinder Machine IG200 is het perfecte gereedschap voor degenen die een betrouwbaar en nauwkeurig intern slijpsysteem nodig hebben.De machine is bovendien uiterst duurzaam en zorgt voor een soepele werkingMet zijn hoogwaardige componenten en betrouwbare prestaties kunt u er zeker van zijn dat u de beste prijs voor uw geld krijgt.
We bieden hoogwaardige interne slijpmachine met geavanceerde interne slijpmachine voor interne slijpmachinesysteem.
Verpakking en verzending van interne slijpmachine:
