Verbindingsmalmachine Universele OD-ID-maler

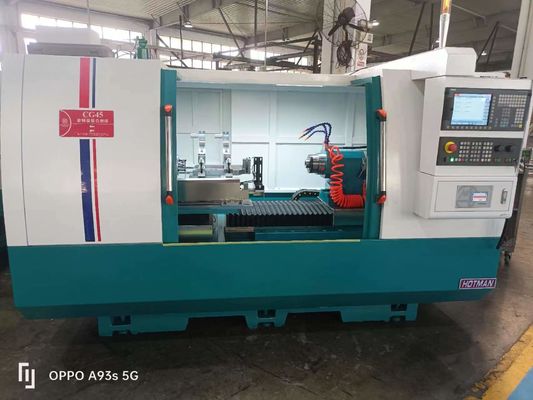

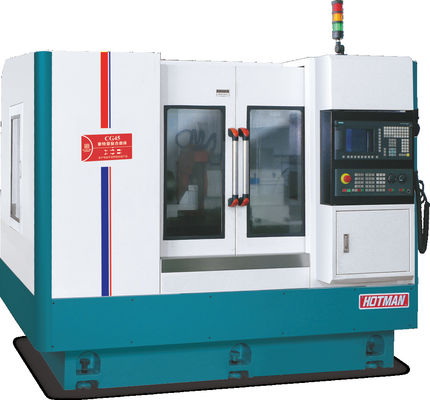

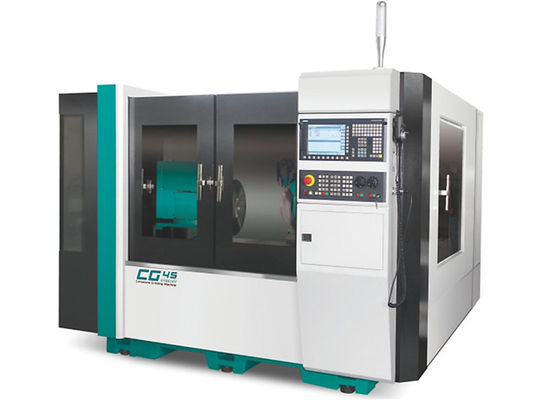

High Precision CNC Universal OD & ID slijpmachine-CG45

Een samengestelde slijpmachine die de geïntegreerde slijp van binnenste cirkel, binnenste kegel, buitenste cirkel, buitenste kegel en eindkant in één klem kan realiseren.en er zijn veel optionele accessoires om uit te kiezen, met inbegrip van een automatische rotatie-inrichting van de werkkop, een automatische meetinrichting voor de buitendiameter, een automatische meetinrichting voor de eindkant, een filterinrichting voor magnetische papierband, een oliedempverzamelaar, enz.


1.Module montage: Creëer een nieuwe revolutie van samengesteld slijpen.


2- kan de binnenste en de buitenste aftakeling slijpen:

Spindelstrek van het binnenste slijpwiel: 0~470 mm

Spindelstrek van cilindrisch slijpwiel: 0~365 mm


3.Algemene kenmerken:

(1) Kan een klem, voltooiing van de binnenste cirkel, binnenste kegel, buitenste cirkel, buitenste kegel, eind gezicht composiet geïntegreerd slijpen.

(2) Biedt complexe slijpoplossingen met hoge precisie die geschikt zijn voor de verwerking van kleine en middelgrote werkstukken.

(3)Een automatisch voedings- en ontvangsysteem kan worden geïnstalleerd om aan de behoeften van industriële massaproductie te voldoen.

(4) De slijpmodule van de buitenste cirkel/de binnenste cirkel kan flexibel worden gecombineerd naargelang de vraag om zich aan te passen aan verschillende slijpvormen en -processen.

(5).Het besturingssysteem is gebruiksvriendelijk en gemakkelijk te leren.Het slijpen van het werkstuk en het slijpen van het slijpwiel kunnen snel op de werktuigmachine worden geprogrammeerd.Het meetapparaat kan online worden geïnstalleerd.

Beschrijving van het apparaat:

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.


2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4De optie bestaat uit een precieze DD-motor (directe aandrijving) en een Heidenhain-roosterregelaar, die de kopvoet nauwkeurig door het CNC-systeem kan rijden.Het is zeer handig voor de buitenste kegel en innerlijke kegel slijpen.

5De cilindrische spindel van het slijpwiel neemt de FAG-hogeprecisie-spindellagersstructuur aan, de sleeve-type structuur, die geen afzonderlijke smering vereist en gemakkelijk te onderhouden is.Het elimineert metaal-metalen contact en kan een bijna permanente levensduur verkrijgen. De slijpwielspindel heeft de kenmerken van hoge stijfheid en hoge precisie. Voor het slijpen van speciale werkstukken kan de slijpwiel snelheid worden aangepast om de lineaire snelheid te verhogen.De binnenste spindel gebruikt een hoge snelheid elektrische spindel om de resonantie van de binnen- en buitenmotoren te voorkomen.

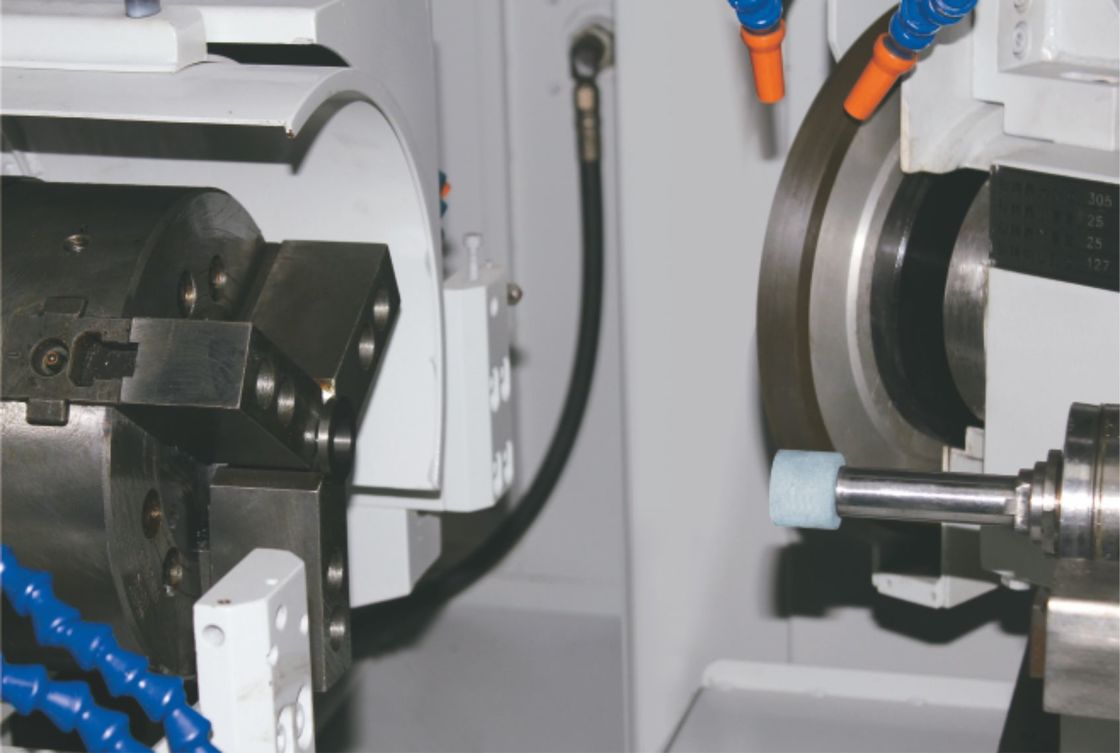

6. Realiseer inner circle grinding, inner cone grinding, outer circle grinding, en eind oppervlak grinding in één machine.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

Technische specificatie:
