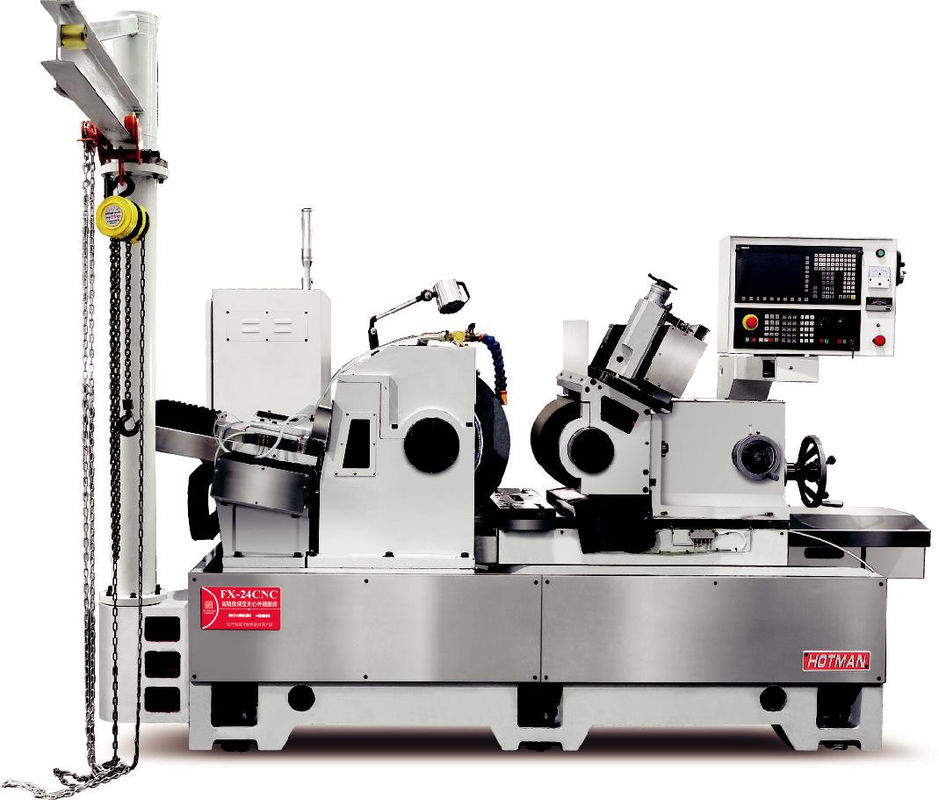

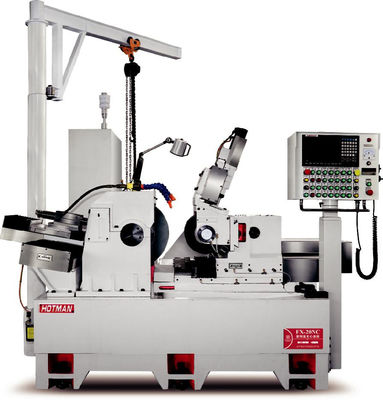

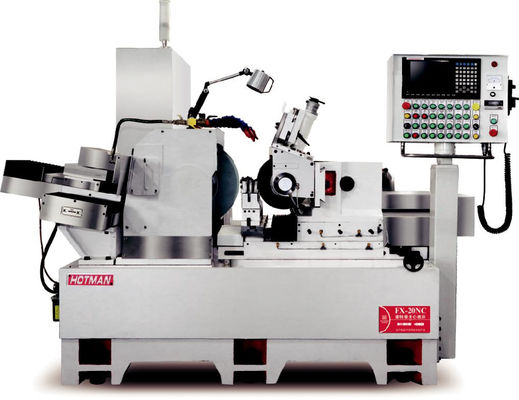

Industriële kleine CNC-centralevriezer multifunctionele slijpmachine

Industriële kleine CNC-centralevriezer multifunctionele slijpmachine

Technische specificatie:

Voorafgaande acceptatie van apparatuur:

1Voorwaarden voor de voorafgaande aanvaarding:

(1) De koper verstrekt vóór de ondertekening van de overeenkomst de bevestigde tekeningen, monsters en testspecificaties van het slijpwerkstuk.

contract en technische overeenkomst.

(2) De verkoper houdt alle door de koper verstrekte technische gegevens vertrouwelijk.

(3) De verkoper stelt de koper 15 dagen voor de voorafgaande aanvaarding daarvan in kennis, en de koper stelt de koper in kennis van:

De verkoper kan de werkstukken van de fabrikant naar aanleiding van de aanvraag van de verkoper aan de verkoper doorsturen.

(4) De verkoper moet de voorbereidingen voor de voorontvangst treffen voordat het personeel van de koper bij de fabriek van de uitrusting aankomt.

(5) De parameters van het slijpwiel worden door de verkoper geselecteerd op basis van de door de klant verstrekte tekeningen.de relevante slijpwielen na ondertekening van het contract worden geconfigureerd.

2Inhoud en normen voorafgaand aan de aanvaarding: de door beide partijen overeengekomen specificaties voor de aanvaarding worden uitgevoerd volgens de door de koper verstrekte tekennormen.

(1) Controle van het uiterlijk van het apparaat.

(2) Gebruiksgemak en onderhoud van de apparatuur (afhankelijk van het ontwerp van de machine­gereedschap van de verkoper).

(3) Invloed van de sterkte en stijfheid van de apparatuur op de kwaliteit (afhankelijk van de door de verkoper verstrekte testtabel voor de nauwkeurigheid van de apparatuur)

(4) De gemeten gegevens van de werking van de apparatuur (leeg, volle looptijd, inhoud, enz.).

(5) De belangrijkste prestatie-index van de apparatuur wordt geregistreerd.

(6) Test- en assemblageverslagen van de hoofdonderdelen.

(7) Bevestiging van belangrijke onderdelen.

(8) Tien stukken slijpbare produkten werden continu verwerkt, die aan de eisen van de tekeningen voldaan en de apparatuur normaal werkte.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3.Tijdens het proces van pre-acceptatie heeft de koper het recht redelijke correctieopmerkingen over de apparatuur te doen en kan de verkoper een correctie doen met toestemming van beide partijen.

4De verkoper kan de uitrusting pas naar de koper verzenden nadat de verkoper het voorafgaande acceptatiedocument heeft ondertekend.

Beschrijving van het apparaat:

1.Spindel

De spindel heeft een lagertypespindel met voor- en achterste dubbele ondersteuningsstructuren.de hardheid van het oppervlak hoger is dan HRC-62°De spindel heeft lagers, zelfglijdende structuur en warmteafvoer, ondersteunende montage aan beide uiteinden.uitloop minder dan 0.002mm.

2.Regelsysteem voor de transmissie van wielen

De regelwielspindel maakt gebruik van een servomotor van het merk Delta, met vrij veranderbare snelheden tussen 0 en 250 t/min (digitale besturing),en de optimale en constante lineaire snelheid kan worden gehandhaafd, zelfs wanneer de diameter van het regelwiel wordt gewijzigd als gevolg van slijtage, met de beste slijpkwaliteit.

De servomotor is slim gemonteerd in de regelwielhouder en stuwt de spindel rechtstreeks door synchrone riemen, met dezelfde kantelhoek als het regelwiel,om de twee riemen parallel te houden.Het is niet nodig de ketting of de veer zo vaak te vervangen als voorheen.

3.Double-V-gidss

Door een dubbele V-vormige geleidingsrailsstructuur te gebruiken, waarbij het oppervlak met de hand met nauwkeurigheid wordt geschraapt en continu automatisch wordt gesmeerd, wordt de nauwkeurigheid en precisie van de voeding gewaarborgd.

4.Wielverslijmingssysteem

Een tweeassig servo-automatisch zandbekledingssysteem met een dwarsstructuur wordt gebruikt om door middel van een CNC-systeem tweeassig koppeling interpolatie zandbekleding te realiseren,en vormgesneden slijpen van werkstukken met konieken en bogen wordt gerealiseerdHet zandbekledingsapparaat heeft een puur handmatige schraperstructuur met een duivenstaartgroef.en het zanddressingmechanisme en het slijpwiel zitje zijn ontworpen als afzonderlijke onderdelen om de nauwkeurigheid en stabiliteit van het dressingapparaat te garanderen.

5.CNC-systeem

Het CNC-systeem is samen met de softwareleverancier ontwikkeld, met een intuïtieve HMI-interface in het Chinees en is eenvoudig te leren en te bedienen.voor automatische wielvoeding op één as, goede compatibiliteit en nauwkeurige voeding.
