| Diameter van het slijpwiel: | 200 mm | Slijpschijf Motor Koelmethode: | Luchtkoeling |
|---|---|---|---|
| Stroom van de slijpwielmotor: | 4A | Efficiëntie van de slijpwielmotor: | 90% |
| Frequentie van de motor van het slijpwiel: | 50 Hz | Levensduur van de slijpwiel: | 10.000 uur |
| Geluidsniveau van de slijpwielmotor: | 60 dB | Vermogen van de slijpwielmotor: | 2.2 kW |
| Vermogenfactor van de slijpwielmotor: | 0.8 | Het Beveiligingsniveau van de malend Wielmotor: | IP54 |
| Motor snelheid van het slijpwiel: | 1420 rpm | Motorkoppel van het slijpwiel: | 2.5nm |
| Spanning van de molenwielmotor: | 380 V | Slijpwiel snelheid: | 4500rpm |
| Model: | CNC-gereedschapsgreefmachine | ||
| Markeren: | IP54,CNC-boringslijpmachine,2.2KW CNC-boor slijpmachine |
||

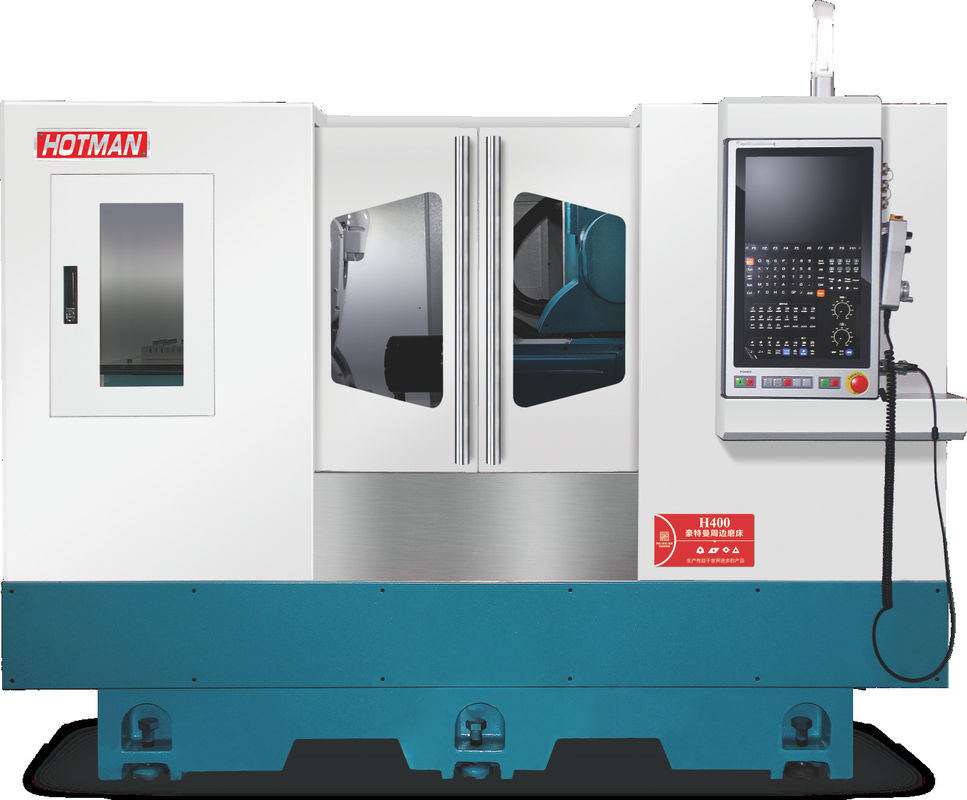

H400
Beschrijving van het apparaat:
1. Machine kenmerken: Deze apparatuur behoort tot de vier-assige slijpcentrum, voornamelijk geschikt voor de harde legering, keramische en CBN materiaal groef en snijgereedschap slijpen.Aanpassen van geavanceerd numeriek besturingssysteem, en kan het laden en lossen door zes-assige robot realiseren, kan alle hoek rotatie realiseren, het verminderen van het blad omzet proces, verder verbeteren van de efficiëntie, verkort de slijptijd.Het slijpen van verschillende standaard- en niet-standaardgereedschappen kan ook worden gerealiseerd door de werktuigen te veranderen.
2.Slijpdeel en online-dressing, offline-dressing:
De Yaskawa servomotor wordt gebruikt om de buitenste ronde zandherstelrol te bedienen.Het bespaart veel arbeidskosten en productietijd.De gemotoriseerde spindel drijft de rotatie van het grote slijpwiel, en de XZ-as drijft de voeding.
3.X- en Z-onderdelen:
De geavanceerde lineaire motor direct aandrijft technologie vermindert de fout en slijtage veroorzaakt door mechanische transmissie, met de volledige gesloten lus feedback gebracht door de rooster liniaal,om de reactiesnelheid van elke as en de hoge snelheid te waarborgen, om een hoge precisie en hoge efficiëntie te bereiken.
4Robots sturen en ontvangen materialen:
Het werkstuk wordt door een zesassige robot met een hoge productie-efficiëntie en hoge precisie getransporteerd en geklemd.
Het systeem regelt het werk van de zesassige robot, de lasersensor detecteert en identificeert het werkstuk,De robot gaat naar het materiaalbakje om het werkstuk op te halen dat moet worden verwerkt naar de chipblaasdoos om aanvankelijk borsten en onzuiverheden af te blazen, en stuurt het uiteindelijk naar het werkhoofd om op te halen en te verwerken.
5. Makkelijk te bedienen - eenvoudig te gebruiken CNC-besturingssysteem:
Door HOTMAN Hotman & LYNUC Rhennak ontwikkeling van de nieuwste generatie van gebruiksvriendelijke grafische programmeringssoftware, heeft een eenvoudige en snelle instelling en intuïtieve gebruikersinterface,geen behoefte aan de operator input complexe G-code en subroutineDe gebruikerservaring en het gebruikersgevoel zijn uitstekend.
6Volledige dekking:
Zeer esthetische kleurontwerp, de apparatuur neemt gesloten deksel, vermindert sterk het werkstuk slijpgeluid, en het productieproces van olie mist, afvalgas en slijpvloeistof,kan worden gebruikt in het oliedontzuiverings- en filtratiesysteem, gemakkelijk te gebruiken, bevorderlijk voor de milieubescherming.
Cylinder automatische deur, effectief bestand tegen olielekt, om de materialen tray accumulatie van onzuiverheden te voorkomen.
Automatische brandblusapparaten voor intelligente werktuigen zijn optioneel en worden door de klant uitgerust, waardoor de veiligheid van werktuigen aanzienlijk wordt verbeterd.
Technische specificatie:
| Project | Eenheid | Model:FX32P-60CNC | |
|
Verwerkingscapaciteit
|
Maximale draaidiameter van tafel | mm | 320 |
|
Maximale afstand tussen twee vingers |
mm | 600 | |
| Maximale slijpdiameter | mm | 320 | |
| Maximale belasting tussen twee pariëtale harten | Kg (b) | 60 ((topwerk) /20 (alleen werkend hoofd) | |
| Grootte van het slijpwiel (diameter × breedte × diafragma) | mm | 455 × 38 ((32-50) × 127 | |
| Versnellingsfrequentie van het slijpwiel | rpm | 1650 | |
| Maximale lineaire snelheid van het slijpwiel | m/s | 40 ((hoge snelheidsslijper tot 65) | |
| Deeltjes van de soort gebruikt voor de vervaardiging van vloeistoffen | mm | Automatisch type | |
|
met een breedte van niet meer dan 15 mm |
Voedingshoek | Deg | 90 |
| Voedingsloop | mm | 250 | |
| X-as snelle snelheid | m/min | 6 | |
| Minimale X-asvoeding | mm | 0.001 | |
|
Hoofdstel |
Spindel snelheid | rpm | 50 tot 500 |
| Spindelvorm | gelijktijdig of in het midden | ||
| Specificatie van de duim | MT-4 | ||
|
Achtersteel |
Automatische telescopische afstand | mm | 40 |
| Specificatie van de duim | MT-4 | ||
|
werktafel |
Z-as snelle snelheid | m/min | 8 |
| Minimale z-asvoeding | mm | 0.001 | |
| Maximaal vervoer | mm | 550 | |
| Rotatiehoek | Deg | + 6/-9 | |
|
Motor |
motor met spindel van het slijpwiel | KW | 3.75/5.5 |
| X-asvoermotor (servo) | KW | 2.2 | |
| Z-asvoermotor (servo) | KW | 2.2 | |
| motor met spindel van het hoofdraam | KW | 0.75 | |
| motor voor koelpompen | KW | 0.75 | |
| Motoren voor smeerolie | KW | 0.25*2 | |
| Motoren voor oliepompen | KW | 0.75 | |
|
andere |
Netto gewicht van de machine | Kilo's | 3300 |
| Bruto-machinegewicht | Kilo's | 3500 | |
| Verpakkingsgrootte (lengte * breedte * hoogte) | mm | 2800*2000*2000 | |
