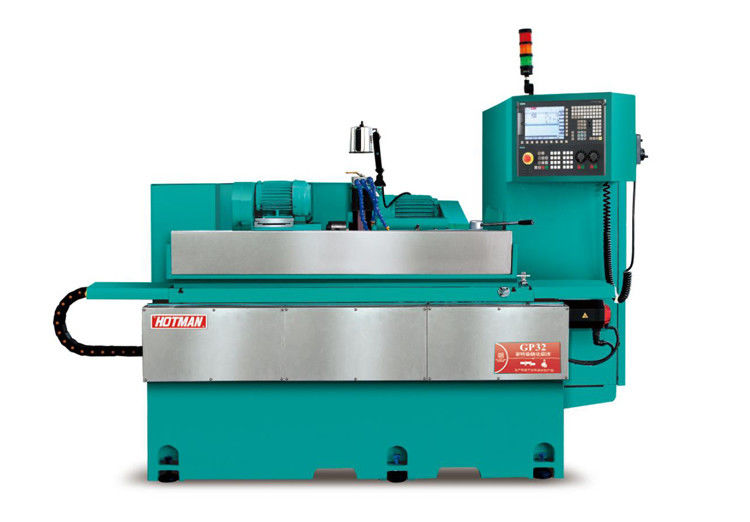

GP32 Hotman 0,75KW slijtagebestendige praktische camshaft slijpmachine

met een vermogen van niet meer dan 10 kW

Beschrijving van het apparaat:

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.


2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.


6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

Technische specificatie:


1. Direct aangedreven werkhoofd met superhoge precisie:

(1) Verplaatsbare werkcentrumspindel met ingebouwde Renishaw-encoder.

(2) Schokbelasting 150 Nm

(3) Precisiehoekig contactballager

(4) Rondheid ≤ 1 μm

(5) Grote draaihoek

(6) Koelmiddel in het midden

(7) Aangedreven door een permanente magneet synchrone motor

(8) Positioneringsstopfunctie

Het werkhoofd met hoge stijfheid met beweegbaar werkcentrum wordt ondersteund door een hoog stijfheids- en hoogprecisiehoekig contactballager en een kegelrollager.die de spindel de meeste stabiliteit en extreme stijfheid geven.
De kegelschok MT-4 wordt gebruikt in de spindel, met een φ24 mm middelgat, waar het spanningsapparaat van de bevestiging doorheen kan gaan, evenals de koelvloeistof.
De werkkop wordt aangedreven door een Sodick digitale wisselstroom servomotor, met variabele snelheden.

2. Flexibel ontwerp van het werkhoofd:

Het werkhoofd is bevestigd op een draaiende basis met een draaihoek van -45° tot +45°.
De koelvloeistof wordt via een distributeur verspreid over het werkhoofd, de staart en het slijpwielhoofd, zodat de machine maximaal thermisch stabiel blijft.
De rand van de werktafel is recht onder het spindelcentrum ontworpen, waardoor de hitte van de koelvloeistof de werktafel niet beïnvloedt.

3Professionele CNC-bewerkingssoftware ontwikkeld door Hotman en Lynuc:


• Gemakkelijk te leren en te bedienen grafische software
• Snel instellen
• 10.4 inch kleurrijk digitaal LCD-scherm
• Geheugen met een groot volume
• Geen harde schijf, dat is stabieler
• Afstandsbediening, diagnose en hulp
• Ethernet, RS232-poort
• USB- en flashgeheugenkaarten
• Achtergrondbewerking
• Veiligheidswachtwoord
• Volledige aanpassing, en top ervaring
