GP32-Hoge stijfheid en hoge kwaliteit van de basis

Hoge stijfheid en hoogwaardige basis:

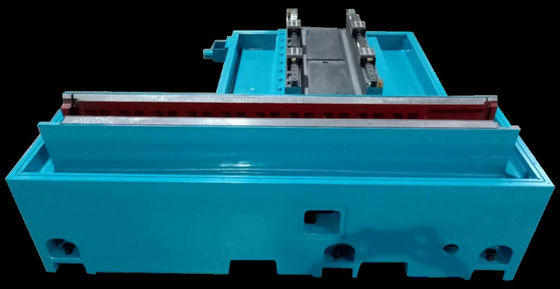

1. Ontwerpconcept van de machinebasis en de belangrijkste structuren:

Tijdens het slijpen is het belangrijkste het behoud van de precisie, die eerder afhankelijk is van de thermische stabiliteit dan van de antivibratie.Het gietijzer zelf heeft een zeer lage koëfficiënt van warmte-uitbreidingHet is een zeer goed warmtegeleidingsvermogen, in vergelijking met de door de mens gemaakte graniet.de machine wordt in een stabiele thermische toestand gehouden.

Alle hoofdonderdelen van de structuur zijn gemaakt van gietijzer of staal van hoge kwaliteit, met inbegrip van wielkop, werkkop, staart, spindels en lagerhouders.Dat zorgt voor de machine lichaam met continue en vergelijkbare materialen, evenals stabiele thermische stabiliteit.

Alle thermische veranderingen die in korte tijd plaatsvinden, worden gecompenseerd door de gietijzeren machinebasis, die beter is dan die van staal of door de mens gemaakte graniet.

Bovendien heeft de gietijzeren structuur een hoge stijfheid en een goede trillingsabsorptie, beter dan de door de mens gemaakte graniet.

2. Lange (Z-as) en horizontale (X-as) volledige steunleidingen:

De draagvlakken van de werktafel zijn aan de ene kant V-vormig en aan de andere kant plat.De schuifvlakken worden met de hand geschoeid voor de hoge precisieDe schuifleidingen zijn bekleed met Turcite®-coating, die zelf smeert en ook een zeer lage wrijvingscoëfficiënt heeft.

3.Lager en kogelschroef:

In de werktafel (Z-as) worden superhoge precisie lagers gebruikt, samen met een hoge precisie kogelschroef en moer van de Japanse THK-standaard.

4.Horizontale voedingsleidingen (X-as voor het voeden van de wielkop):

5.X-as herhaalbaarheid en positioneringsnauwkeurigheid (Renishaw laserinterferometer):

 Linieuze leidingen worden gebruikt in de horizontale X-as, om een lineaire beweging van hoge precisie en lage

de wrijving.De rolgids heeft een zeer hoge laadcapaciteit.De lineaire motor van Sodick kan de trillingen tijdens de beweging over de magneetwisseling elimineren.Maximale duwkracht in korte tijd: 1660-3060N.Haidenhain-inkrementeel roosterregelaar met een resolutie van nano-niveau, zorgt voor de voedingsnauwkeurigheid van de X-as om de interpolatiefout te verminderen.

6.Slijpkop met een hoge precisie en hoge stijfheid hydrostatisch-dynamisch lager:

Beschrijving van het apparaat:

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.

2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.

6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

Technische specificatie:
