Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Achsen: | met 3 assen | Controlesysteem: | CNC Controle |
|---|---|---|---|
| Koelsysteem: | Luchtkoeling | Afmetingen: | 4m x 4m x 2m |
| Aandrijfsysteem: | Servomotor | maximale belasting: | 2,000kg |
| Maximale snelheid: | 20 m/min | Positioneringsnauwkeurigheid: | ±0,02 mm |
| Stroomvoorziening: | AC380V/50HZ | Naam van het product: | CNC-machine voor de galerij |
| Beschermingssysteem: | Noodsluiting | Herhaalbaarheid: | ±0,01 mm |
| Spindel snelheid: | 24,000rpm | Tafelgrootte: | 2m x 3m |
| Gewicht: | 3.000 kg | ||
| Markeren: | Duurzaam gantry type CNC,Gantietype CNC anti slijtage,Multiscene CNC-machines met grote scharnieren |
||

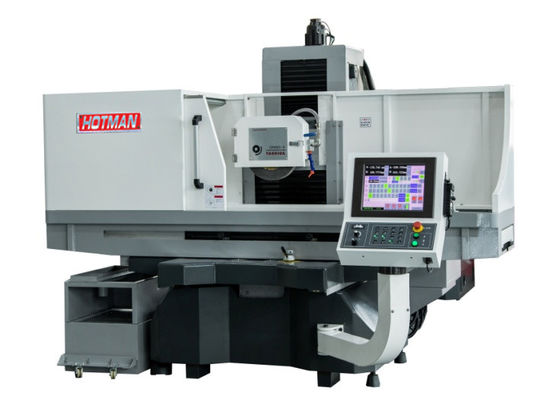

Grijper voor het slijpen van de galerij FXGS-4080AHR
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
1. Specificaties en parameters van de hoogprecisie-oppervlaksgreefmachine:
| Nee, dat is niet zo. | Project |
Eenheid |
Model: FXGS-4080AHR |
| 1 |
Tafeloppervlak |
mm | 400 × 800 |
| 2 |
Maximale slijpoppervlakte |
mm | 440×860 |
| 3 |
Maximale belasting van de werkbank |
Kilo's | 250 |
| 4 |
Maximale afstand van tafel tot spindelcentrum |
mm | 600 |
| 5 |
Tabel snelheid |
m/min | 1-25 |
| 6 |
Automatische intermitterende voertempo |
mm /voer | 0.1-35 |
| 7 |
Voor- en achterhandwielen per weegschaal |
mm | 0.02 |
| 8 |
Elke draai van het handwiel |
mm | 5 |
| 9 |
Hoeveelheid snelle vooruit- en achterwaartsbewegingen |
mm /min | 1500 |
| 10 |
Automatische op- en afvoer |
mm /voer | Handwerk |
| 11 |
Handwiel op en neer elke weegschaal |
mm | 0.005 |
| 12 |
Elke draai van het handwiel |
mm | 1 |
| 13 |
Snelle op- en neerbewegingen |
mm /min | 240 |
| 14 |
Spindelmotor |
HP | 7.5HP4P |
| 15 |
De snelheid van het slijpwiel 50 Hz |
rpm | 1500 |
| 16 |
Grootte van het slijpwiel (diameter × breedte × diafragma) |
mm | Φ355×38×Φ127 |
| 17 |
Tankmotor |
HP | 1HP6P |
| 18 |
Voor- en achtermotor |
HP | 1/2HP6P |
| 19 |
Optimale oppervlakkrapheid |
Ik heb het gedaan. | Ra< 0.2 |
| 22 |
Motor voor bovenste en onderste delen |
HP | 1HP6P |
| 23 |
Motoren voor smeerolie-tanks |
HP | 1/2HP6P |
| 24 |
smeermoment |
HP | 1/4 ((4P) |
| 25 |
Koelwaterpomp |
HP | 1/4 ((2P) |
| 26 |
Nettogewicht (ongeveer) |
Kilo's | 3500 |
| 27 |
Bruto gewicht (ongeveer) |
Kilo's | 4000 |
| 28 |
Verpakkingsgrootte (L × W × H) |
mm | 2500 × 1890 × 2300 |
