Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Achsen: | 3-as | Controlesysteem: | FANUC 0i-MD |
|---|---|---|---|
| Koelsysteem: | Luchtkoeling | Voerpercentage: | 1-10000mm/min |
| Maximale belasting: | 1000 kg | Naam: | CNC-machine voor de galerij |
| Positioneringsnauwkeurigheid: | 0.005 mm | Kracht: | AC380V/50HZ |
| Herhaalbaarheid: | 0.005 mm | Spindel: | Hoge snelheidsspindel |
| Spindel snelheid: | 0-24000rpm | Tafelgrootte: | 2000 mm x 1500 mm |
| Reizen: | X-as: 2000 mm, Y-as: 1500 mm, Z-as: 500 mm | TYPE: | CNC-machine |
| Gewicht: | 5000 kg | ||
| Markeren: | 3 assen Gantry CNC-machine,Ganti CNC-machine 380V,Corrosiebestendige grinder |
||

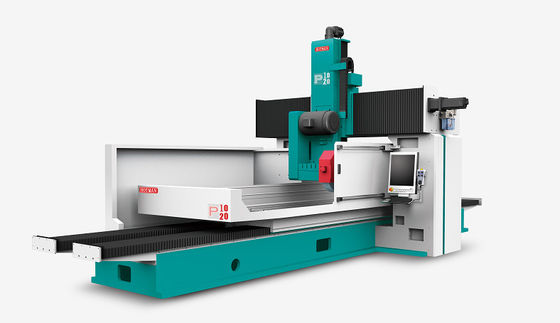

Slijper voor het slijpen van de galerijoppervlakte P1020
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisiescherven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
Nummer van de technische parameter:
| Nee, dat is niet zo. | Artikel 1 | Eenheid | Model: P1020 |
| 1 | Werkbankgebied | mm | 1000 × 2000 |
| 2 | Maximale slijpoppervlakte | mm | 1400×2300 |
| 3 | Maximale belasting van de werkbank | Kilo's | 5000 |
| 4 | Afstand van tafel tot spindelcentrum | mm | 250 tot en met 1250 |
| 5 | Werkbank snelheid | m/min | 1-25 |
| 6 | Automatische intermitterende voeding | mm /voer | 0.1-35 |
| 7 | Voor- en achterhandwielen per schaal | mm | 0.001 |
| 8 | Elke omwenteling van de voor- en achterhandwielen | mm | 0.1/1/10 |
| 9 | Snelle beweging | mm /min | 3000 |
| 10 | Automatische op- en afvoer | mm /voer | 0.001-0.099 |
| 11 | Elke schaal van de bovenste en onderste handwielen | mm | 0.001 |
| 12 | Handwiel op en neer elke weegschaal | mm | 0.20 |
| 13 | Snelle op- en neerbewegingen | mm /min | 240 |
| 14 | Spindelmotor | kw | 18.5 |
| 15 | De snelheid van het slijpwiel 50 Hz | rpm | 1500 |
| 16 | Versnellingsfrequentie van het slijpwiel | mm | Φ500×50-100×Φ203 |
| 17 | Voor- en achtermotor | KW | 1.8 |
| 18 | Motor voor bovenste en onderste delen | KW | 1.5 |
| 19 | motor voor smeerolie-tanks | KW | 1/2 |
| 20 | smeerpomp | KW | 1/4 |
| 21 | Koelwaterpomp | KW | 1/4 |
| 22 | Nettogewicht (ongeveer) | Kilo's | 21500 |
| 23 | Bruto gewicht (ongeveer) | Kilo's | 22500 |
| 24 | Verpakkingsgrootte (L × W × H) | mm | 5500 × 3000 × 3100 |
