Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Grijpwielboring: | 50 mm | Diameter van het slijpwiel: | 200 mm |
|---|---|---|---|
| Vermogen van de slijpwielmotor: | 2.2 kW | Slijpwiel snelheid: | 3000 RPM |
| Vermogen van de motor van het slijpwielspindel: | 3 kW | Rotatiehoek van het slijpwielspindelmotor: | 360° |
| Rotatierichting van het slijpwielspindelmotor: | CW/CCW | Rotatiesnelheid van het slijpwielspindelmotor: | 3000 RPM |
| Genauigheid van de rotatiesnelheid van het slijpwielspindelmotor: | ± 0,1 tpm | Slijpwiel spindelmotor Rotatiesnelheidsbereik: | 0-3000rpm |
| Slijpwiel spindelmotor Rotatiesnelheid Reactietijd: | ≤2s | Slijpwiel Spindelmotor Rotatiesnelheid Stabiliteit: | ± 0,1 tpm |
| Torsen van de spindel van de slijpwiel: | 20 N.m. | Slijpwiel Spindel snelheid: | 3000 RPM |
| Breedte van het slijpwiel: | 20 mm | ||
| Markeren: | Machines voor het slijpen van profielen met een CNC-systeem van 3000 tpm,CNC-profielmalmachine slijtvast,Stabiel CNC-gereedschap en snijmachine |
||

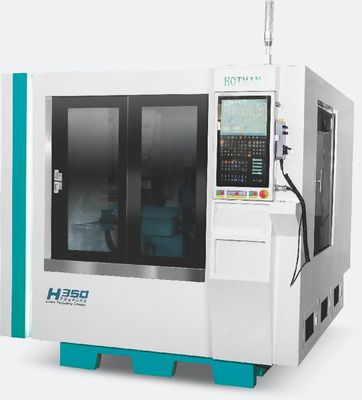

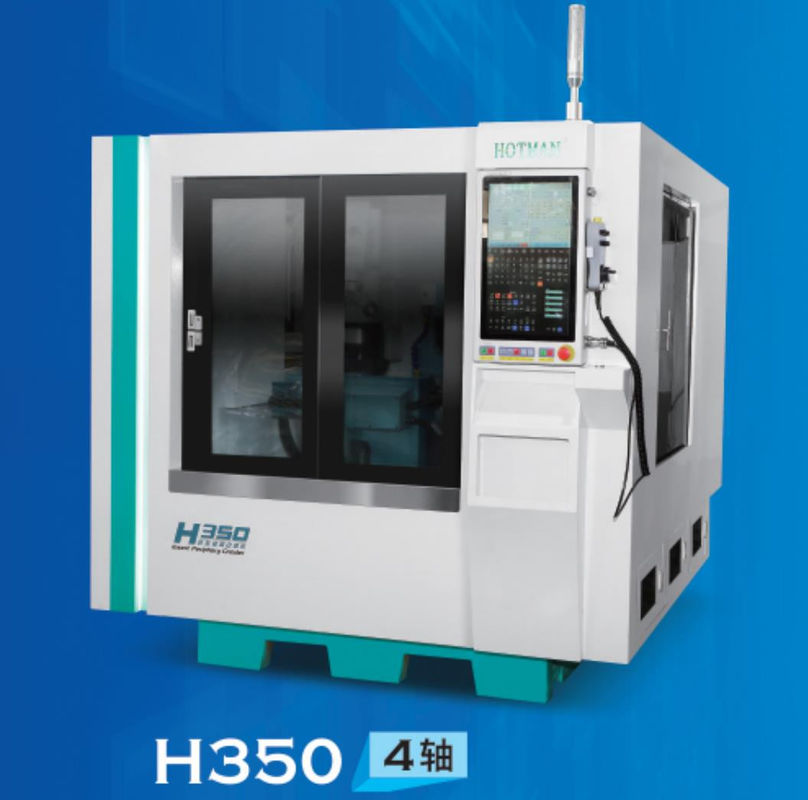

Inzetmachine voor het slijpen H350
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
1.Speciaal voor slijpgereedschappen voor harde legeringen/keramiek/CBN:
2.Technische specificatie:
| Project | Eenheid | ModelH:350 |
| C-as | ||
| Een beroerte | Deg | ∞ |
| Maximale snelheid | rpm | 120 |
| Positioneringsnauwkeurigheid | Arcsec | 7 |
| Herhaaldelijk positioneringsnauwkeurigheid | Arcsec | 2 |
| X-as | ||
| Een beroerte | mm | 100 |
| Snelvoersnelheid | mm/min | 10000 mm/min |
| Snijding van de voersnelheid | mm/min | 0~3600 mm |
| Positioneringsnauwkeurigheid | mm | 0.005 |
| Herhaaldelijk positioneringsnauwkeurigheid | mm | 0.002 |
| Z-as | ||
| Een beroerte | mm | 120 |
| Snelvoersnelheid | mm/min | 10000 mm |
| Snijding van de voersnelheid | mm/min | 0~3000 |
| Positioneringsnauwkeurigheid | mm | 0.01 |
| Herhaaldelijk positioneringsnauwkeurigheid | mm | 0.005 |
| B-as | ||
| Een beroerte | Deg | -80°~+27° |
| Maximale snelheid | °/s | 120 |
| Positioneringsnauwkeurigheid | Arcsec | 7 |
| Herhaaldelijk positioneringsnauwkeurigheid | Arcsec | 2 |
| Parameters van de as van het zandwiel | ||
| Diameter van het slijpwiel | mm | 400 |
| Rotatiesnelheid | rpm | 1850~2500 |
| Kracht | Kw | 10 |
| On-line kleedkamer | ||
| Diameter van het slijpwiel | mm | 150 |
| Maximale snelheid | rpm | 8000 |
| Een beroerte | mm | 0 tot 25 |
| Trimvoersnelheid | mm/min | 0.02 |
| Vermogen van zandschachten | Kw | 1.0 |
|
Verwerkingsparameters (productspecificaties: verschillende specificaties moeten gereedschap vervangen) |
||
| Maximale dikte | mm | 16 |
| Maximale rotadiameter | mm | φ50 |
| C-as gereedschapspannen (afhankelijk van het product kan worden verhoogd | ||
| Geïnstalleerde capaciteit | ||
| Totaal vermogen | KW | 23.5 |
| Grootte (lengte * breedte * hoogte) | mm | 2000*2400*1950 |
|
Afmeting van het olieverkoelingsfilter (facultatief) |
mm | 1800*1200*1500 |
| Netto gewicht van de machine | kg | 6500 |
