| Maaiwiel: | Diamond/CBN | Diameter van het slijpwiel: | 100-200 mm |
|---|---|---|---|
| Slijpschijf Motor Koelmethode: | Luchtkoeling | Efficiëntie van de slijpwielmotor: | ≥ 90% |
| Frequentie van de motor van het slijpwiel: | 50/60Hz | Isolatieniveau van de motor van het slijpwiel: | Klasse F |
| Levensduur van de slijpwiel: | ≥10000h | Motorgeluid slijpschijf: | ≤ 70 dB |
| Vermogen van de slijpwielmotor: | 2.2-4 kW | Het Beveiligingsniveau van de malend Wielmotor: | IP54 |
| Motor snelheid van het slijpwiel: | 3000-6000 tpm | Spanning van de molenwielmotor: | 380 V |
| Slijpschijf Motor Werktemperatuur: | ≤40℃ | Slijpwiel snelheid: | 3000-6000 tpm |
| Naam van het product: | CNC-gereedschapsgreefmachine | ||
| Markeren: | Anti-corrosie CNC-gereedschapsfreesmachine,CNC-gereedschapsfreesmachine 50 Hz,60 Hz CNC-snijmachine |
||

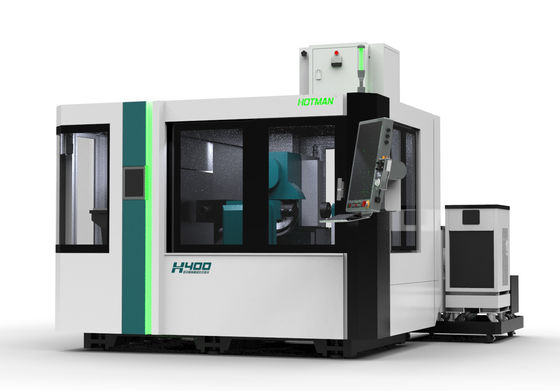

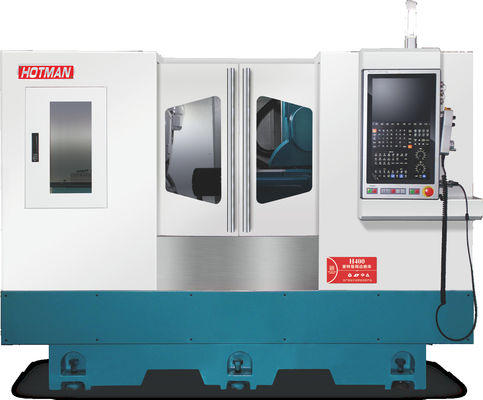

Inzetmachine H400
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
1.Speciaal voor slijpgereedschappen voor harde legeringen/keramiek/CBN:
2.Technische specificatie:
| Project | Eenheid | Model:H400 |
| C-as | ||
| Een beroerte | Deg | ∞ |
| Maximale snelheid | rpm | 120 |
| Positioneringsnauwkeurigheid | Arcsec | 7 |
| Herhaaldelijk positioneringsnauwkeurigheid | Arcsec | 2 |
| X-as | ||
| Een beroerte | mm | 150 |
| Snelvoersnelheid | mm/min | 10000 mm/min |
| Snijding van de voersnelheid | mm/min | 0~3600 mm |
| Positioneringsnauwkeurigheid | mm | 0.005 |
| Herhaaldelijk positioneringsnauwkeurigheid | mm | 0.002 |
| Z-as | ||
| Een beroerte | mm | 600 |
| Snelvoersnelheid | mm/min | 10000 mm/min |
| Snijding van de voersnelheid | mm/min | 0~3000 |
| Positioneringsnauwkeurigheid | mm | 0.01 |
| Herhaaldelijk positioneringsnauwkeurigheid | mm | 0.005 |
| B-as | ||
| Een beroerte | Deg | -90°~+90° |
| Maximale snelheid | rpm | 120 |
| Positioneringsnauwkeurigheid | Arcsec | 7 |
| Herhaaldelijk positioneringsnauwkeurigheid | Arcsec | 2 |
| Parameters van de as van het zandwiel | ||
| Diameter van het slijpwiel | mm | 400 |
| Rotatiesnelheid | rpm | 1850~2500 |
| Kracht | Kw | 10 |
| Offline-dresser | ||
| Diameter van het slijpwiel | mm | 150 |
| Maximale snelheid | rpm | 8000 |
| Kracht | KW | 1.0 |
| In-line trimmer | ||
| Diameter van het slijpwiel | mm | 150 |
| Maximale snelheid | rpm | 8000 |
| Een beroerte | mm | 0 tot 45 |
| Trimvoersnelheid | mm/min | 0.02 |
| Vermogen van zandschachten | Kw | 1.0 |
|
Verwerkingsparameters (productspecificaties: verschillende specificaties moeten gereedschap vervangen) |
||
| Maximale dikte | mm | 16 |
| Maximale rotadiameter | mm | φ50 |
| C-as gereedschapspannen (afhankelijk van het product kunnen worden verhoogd) | ||
| Geïnstalleerde capaciteit | ||
| Totaal vermogen | KW | 25 |
| Grootte (lengte * breedte * hoogte) | mm | 3400*3600*1900 |
|
Afmeting van het olieverkoelingsfilter (facultatief) |
mm | 1800*1200*1500 |
| Netto gewicht van de machine | kg | 7500 |
