| Diameter van het slijpwiel: | 200400mm | Motorvermogen voor het slijpwielvoer: | 1.5-3KW |
|---|---|---|---|
| Voersnelheid van het slijpwiel: | 0-3000 mm/min | Vermogen van de slijpwielmotor: | 7.5-15kw |
| Slijpwiel snelheid: | 3000-6000 tpm | Vermogen van de motoren die de freeswiel spindel voeden: | 1.5-3KW |
| Slijpwielspindelvoersnelheid: | 0-3000 mm/min | Vermogen van de motor van het slijpwielspindel: | 2.2-4 kW |
| Slijpwiel Spindel snelheid: | 0-6000rpm | Slijpschijf Spindel Reizen: | 0200mm |
| Vervoerkracht van het slijpwielspindel: | 0.75-1.5kw | Verplaatsingssnelheid van het slijpwielspindel: | 0-3000 mm/min |
| Type: | CNC-gereedschapsgreefmachine | ||
| Markeren: | 1.5KW CNC-gereedschapsslijpmachine,3 kW CNC-gereedschapsfreesmachine,Multifunctionele CNC-gereedschapssnijdmachine |
||

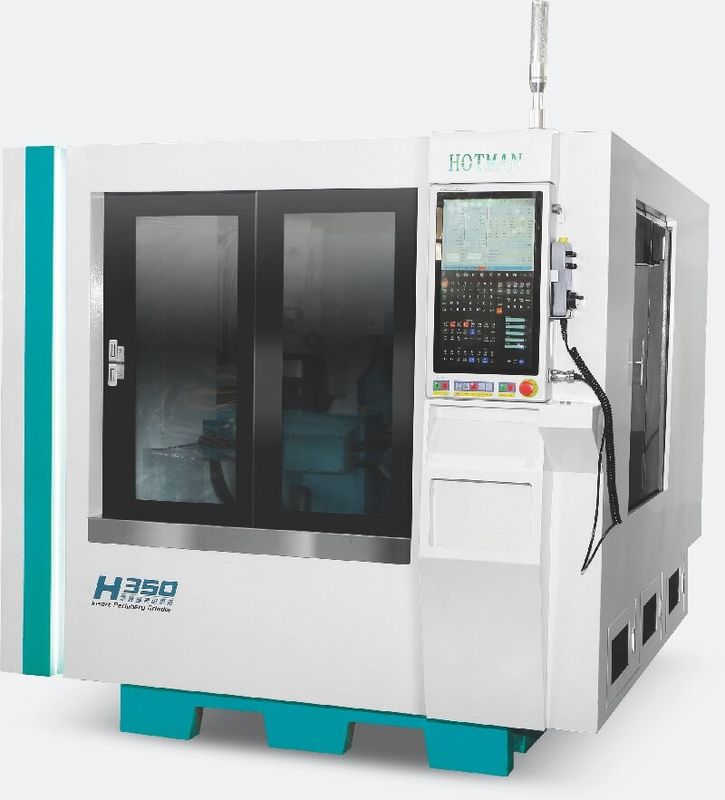

Inzetmachine voor het slijpen H350
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
Technische specificatie:
| Project | Eenheid | Model:FX32P-60CNC | |
| Maximale draaidiameter van tafel | mm | 320 |
Maximale afstand tussen | mm | 600 | |
| Maximale slijpdiameter | mm | 320 | |
| Maximale belasting tussen twee pariëtale harten | Kg (b) | 60 ((topwerk) /20 (alleen werkend hoofd) | |
| Grootte van het slijpwiel (diameter × breedte × diafragma) | mm | 455 × 38 ((32-50) × 127 | |
| Versnellingsfrequentie van het slijpwiel | rpm | 1650 | |
| Maximale lineaire snelheid van het slijpwiel | m/s | 40 ((hoge snelheidsslijper tot 65) | |
| Deeltjes van de soort gebruikt voor de vervaardiging van vloeistoffen | mm | Automatisch type | |
| Voedingshoek | Deg | 90 |
| Voedingsloop | mm | 250 | |
| X-as snelle snelheid | m/min | 6 | |
| Minimale X-asvoeding | mm | 0.001 | |
Hoofdstel | Spindel snelheid | rpm | 50 tot 500 |
| Spindelvorm | gelijktijdig of in het midden | ||
| Specificatie van de duim | MT-4 | ||
Achtersteel | Automatische telescopische afstand | mm | 40 |
| Specificatie van de duim | MT-4 | ||
werktafel | Z-as snelle snelheid | m/min | 8 |
| Minimale z-asvoeding | mm | 0.001 | |
| Maximaal vervoer | mm | 550 | |
| Rotatiehoek | Deg | + 6/-9 | |
| motor met spindel van het slijpwiel | KW | 3.75/5.5 |
| X-asvoermotor (servo) | KW | 2.2 | |
| Z-asvoermotor (servo) | KW | 2.2 | |
| motor met spindel van het hoofdraam | KW | 0.75 | |
| motor voor koelpompen | KW | 0.75 | |
| Motoren voor smeerolie | KW | 0.25*2 | |
| Motoren voor oliepompen | KW | 0.75 | |
| Netto gewicht van de machine | Kilo's | 3300 |
| Bruto-machinegewicht | Kilo's | 3500 | |
| Verpakkingsgrootte (lengte * breedte * hoogte) | mm | 2800*2000*2000 | |
1- Aanpassen aan meerdere vormen:
Speciaal voor harde legering/keramiek/CBN
X-asstraling: 100 mm
Z-asstraling: 120 mm
2.Online dressing-apparaat: het slijpwiel kan tijdens het slijpen worden gedragen, de elektrische spindel stuwt het slijpwiel om het zand automatisch te repareren,en de schroef servo rijdt de voor- en achteruit voeding.
3.Off-line dressing apparaat: Het kan het eind gezicht zand reparatie, de gemotoriseerde spindel aandrijving voeding te realiseren, en de maximale snelheid is 8000rpm.
4.Slijpwiel: de materiaalgranulariteit moet worden gewijzigd naargelang de verschillende eisen van het werkstuk.het vermogen is 10 kW en het koppel is 52 Nm.
5De.DD-motor stuwt de spindel om te draaien en regelt de 360°-rotatie van het werkstuk.
6.Cylinder type" Keenes contactsensor zonder aandrijfinrichting zorgt voor online detectie; om hetzelfde niveau van ultrahoge precisie te bereiken, precisie 3 μm, resolutie 0,5 μm.Het kan stabiel uitvoeren van hoge precisie meting, en detecteren de vergoeding voor ruwe slijp van verschillende vormen van producten;De berekeningsfunctie van het dikteverschil en het hoogteverschil van de verschillende bladen wordt verstrekt..
