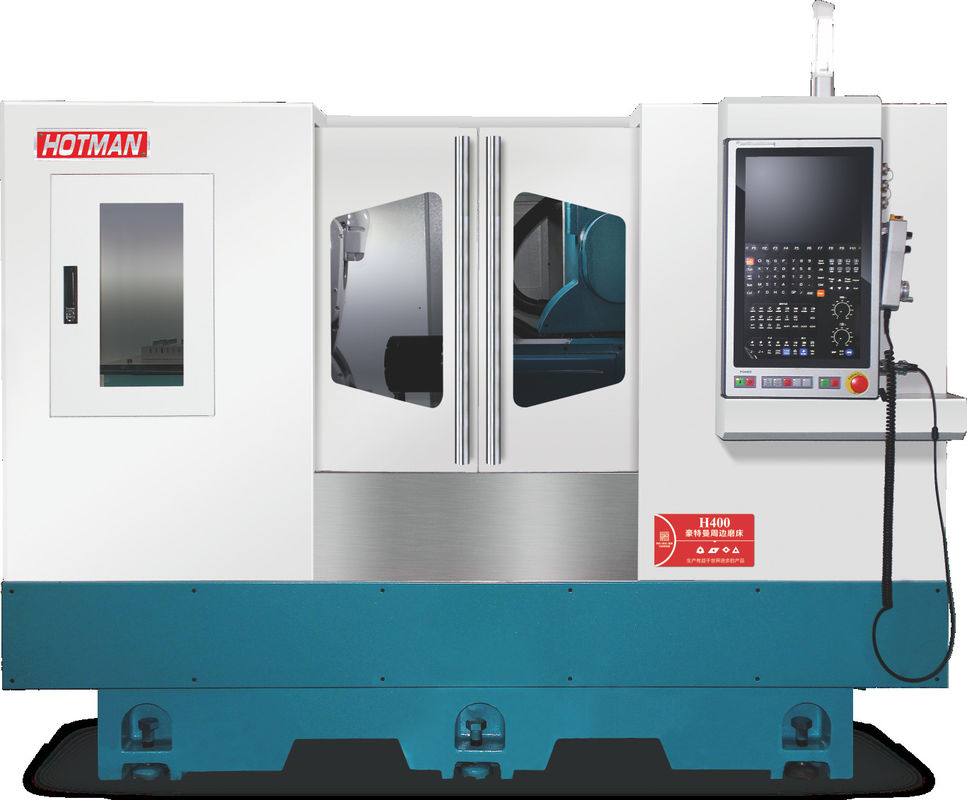

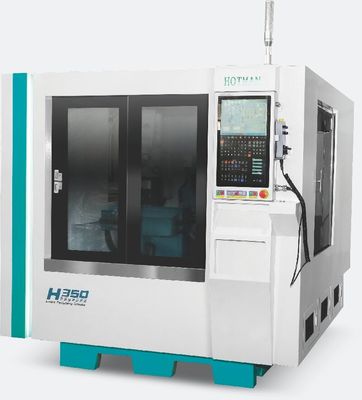

H400 Hotman Industrial CNC Profile Grinder Duurzame multifunctionele precisie CNC-slijpmachine

Inzetmachine Precisie-mechanisme H400

Beschrijving van het apparaat:

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.

2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.

6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

Technische specificatie:

Compact/zeer stijf/betrouwbaar:

1.Slijpwielspindel - Gebruik een hoge precisie permanente magneet synchrone gemotoriseerde spindel.

●Stabiel werken bij hoge snelheid zonder trillingen, bij lage snelheid zonder kruipen, spindelklop ≤ 0,002 mm.

● Hoog vermogen, hoog koppel, nominale vermogen 10 kW, koppel 52 nm, sterke slijpprestaties.

● Interne circulatie koelmechanisme, ultra lange tijd stabiele lijn.

● Gasdichtingsapparaat aan de voorzijde, effectief stof- en waterdicht.

2.Machine:

Hoogste stijfheid integrale dichte gebakken gietijzer bed structuur ontworpen door eindige elementen analyse,Met uitstekende warmteafvoer en trillingen

de absorptievermogen, de maximale nauwkeurigheid van de werktuigmachine.

Het bed heeft een hellend ontwerp, waardoor de olie tijdig kan worden afgevoerd en het verschijnsel van lekkage en olielekt wordt vermeden om de machine schoon en netjes te houden.

De Z-asbasis en het geïntegreerde ontwerp van het bed vermijden de accumulatiefout van de traditionele split assemblage en maken de structuur van de machine redelijker.

3.C-as:

De motor met het koppel voor de rotatie van het werkstuk, nominale koppel 30 Nm, positioneringsnauwkeurigheid 7 boogseconden, maximale snelheid 120 t/min, rotatie van 360°.

4.X-as en z-as:

Geavanceerde lineaire motor direct aandrijving technologie vermindert de fout en slijtage veroorzaakt door mechanische transmissie, met de volledige gesloten lus feedback

De snelheid van de reactie van elke as en de snelheid van de werking worden door de roosterregelaar gebracht om een hoge precisie en hoge efficiëntie te bereiken.

Onder aandrijving van een interne lineaire motor beweegt de gietplaat zich voorwaarts, achterwaarts, links en rechts door de rollenleidrail om de positie van het slijpwiel te regelen.en vervolgens het werkstuk slijpen.

5As B:

Motor met koppel van een draaitafel met werkhoofd, nominale koppel van 500 Nm, positioneringsnauwkeurigheid van 7 boogseconden, herhalingsnauwkeurigheid van 2 boogseconden, rotatiesnelheid van 60 tot 120 tpm, beschermingsklasse IP67,360° rotatie realiseren.
