Geavanceerd slijpproces voor verschillende bladvormen met CNC-gereedschapsslijpmachine

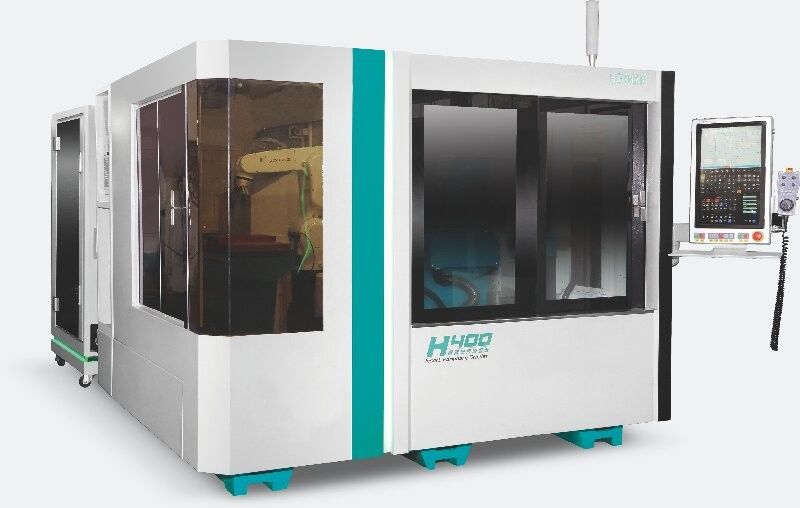

Inzetmachine H400

1- Aanpassen aan meerdere vormen:

Speciaal voor harde legering/keramiek/CBN: slijpen van bladen van gelijk materiaal.

2.Aangepast aan het slijpproces van messen van verschillende vormen:

(1)Deze apparatuur behoort tot het vierassige slijpcentrum, dat de omtrek, negatieve kamperingshoek, achterhoek en R-hoek van het vervangbare lem kan volledig verwerken.

(2)Het laden en lossen kan worden gerealiseerd door de zes-assige robot, die de rotatie kan realiseren in alle hoeken, het verminderen van het blad omloopproces,de efficiëntie verder verbeteren en de slijptijd verkortenAutomatische klemmen, automatische detectie, automatische reinigingsmiddelen, automatische slijpwielbekleding.

(3)De detectiefunctie kan de defecte producten automatisch opnieuw malen en het volgende werkstuk automatisch repareren.

(4) De CommissieOnafhankelijk ontwikkelde bewerkingssimulatie-software, kan misbruik of botsing effectief voorkomen.

(5).Verschillende standaard- en niet-standaardsnijgereedschappen kunnen worden geslepen door het gereedschap te veranderen.

Beschrijving van het apparaat:

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.

2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.

6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
