Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Diameter van het slijpwiel: | 200-500mm | Voersnelheid van het slijpwiel: | 0.1-2 mm/min |
|---|---|---|---|
| Vermogen van de slijpwielmotor: | 3-7.5kw | Slijpwiel snelheid: | 1450 tot en met 2800 tpm |
| Vermogen van de motor van het slijpwielspindel: | 1.5-2.2kw | Slijpwiel Spindel snelheid: | 1450 tot en met 2800 tpm |
| Breedte van het slijpwiel: | 50-100 mm | Regelaarwieldiameter: | 200400mm |
| Regeling van de snelheid van het wiel: | 0.1-2 mm/min | Regulerend wielmotorvermogen: | 3-7.5kw |
| Regeling van de wiel snelheid: | 1450 tot en met 2800 tpm | Regulerend wielspindelmotorvermogen: | 1.5-2.2kw |
| Regulerende wielspindel snelheid: | 1450 tot en met 2800 tpm | Regeling van de wielbreedte: | 50-100 mm |
| Markeren: | CE Centrale slijpmachine,Centrale slijpmachine stabiel,Multiscene automatische centrifuge slijpmachine |
||

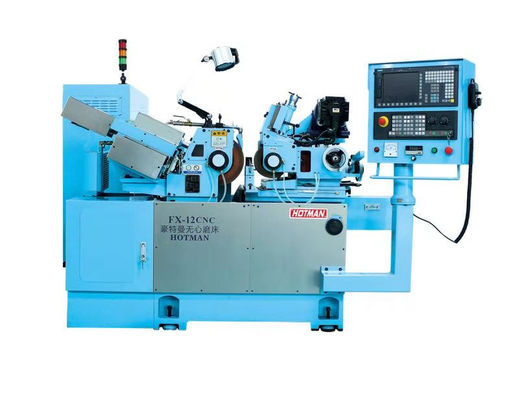

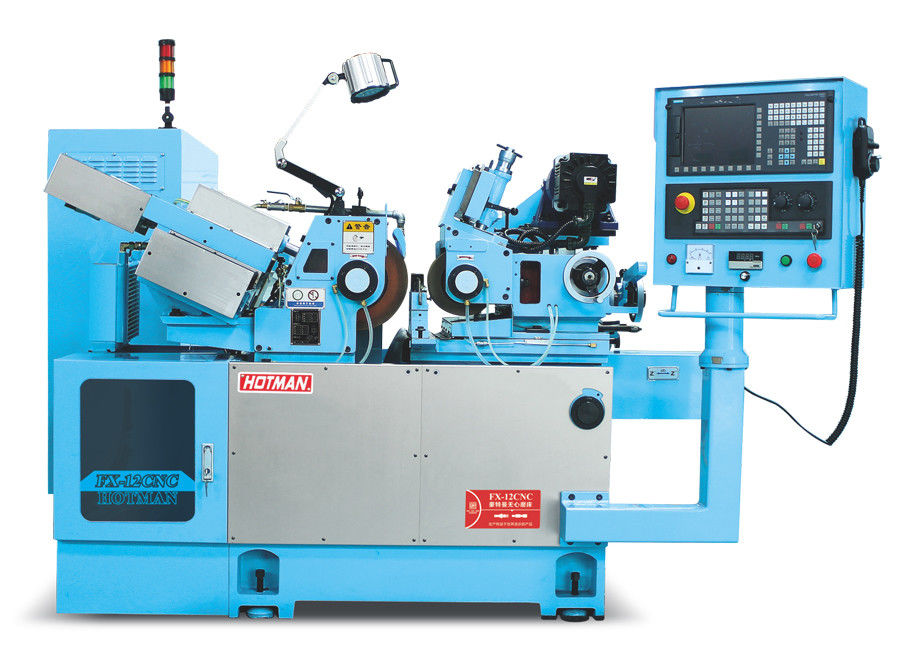

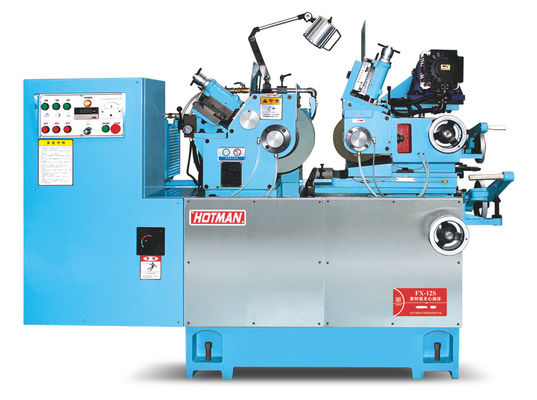

Multifunktioneel semi-automatisch hoogprecisiecentrale slijpmachine
1Speciale installatie:
01.Het opheffende slijpapparaat kan de mechanische arm van het werkstuk ontwerpen volgens de eisen van het werkstuk
02.met een gewicht van niet meer dan 50 kg
03.Automatische vormmachine voor het laden en lossen van slijpmachines
04.Automatisch voedings- en ontvangmechanisme met manipulator
Standaard tafeldiameter: Ø0,5~40 mm
Grootte van het slijpwiel (buitendimeter*breedte * binnendimeter): Ø305*150*Ø120mm
Versnellingsfrequentie: 1950 t/min.
Kleine voederhoeveelheid: 0,001 mm
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisiescherven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
Technische specificatie:
| Project | Eenheid | Model:FX32P-60CNC | |
|
Verwerkingscapaciteit
|
Maximale draaidiameter van tafel | mm | 320 |
|
Maximale afstand tussen twee vingers |
mm | 600 | |
| Maximale slijpdiameter | mm | 320 | |
| Maximale belasting tussen twee pariëtale harten | Kg (b) | 60 ((topwerk) /20 (alleen werkend hoofd) | |
| Grootte van het slijpwiel (diameter × breedte × diafragma) | mm | 455 × 38 ((32-50) × 127 | |
| Versnellingsfrequentie van het slijpwiel | rpm | 1650 | |
| Maximale lineaire snelheid van het slijpwiel | m/s | 40 ((hoge snelheidsslijper tot 65) | |
| Deeltjes van de soort gebruikt voor de vervaardiging van vloeistoffen | mm | Automatisch type | |
|
met een breedte van niet meer dan 15 mm |
Voedingshoek | Deg | 90 |
| Voedingsloop | mm | 250 | |
| X-as snelle snelheid | m/min | 6 | |
| Minimale X-asvoeding | mm | 0.001 | |
|
Hoofdstel |
Spindel snelheid | rpm | 50 tot 500 |
| Spindelvorm | gelijktijdig of in het midden | ||
| Specificatie van de duim | MT-4 | ||
|
Achtersteel |
Automatische telescopische afstand | mm | 40 |
| Specificatie van de duim | MT-4 | ||
|
werktafel |
Z-as snelle snelheid | m/min | 8 |
| Minimale z-asvoeding | mm | 0.001 | |
| Maximaal vervoer | mm | 550 | |
| Rotatiehoek | Deg | + 6/-9 | |
|
Motor |
motor met spindel van het slijpwiel | KW | 3.75/5.5 |
| X-asvoermotor (servo) | KW | 2.2 | |
| Z-asvoermotor (servo) | KW | 2.2 | |
| motor met spindel van het hoofdraam | KW | 0.75 | |
| motor voor koelpompen | KW | 0.75 | |
| Motoren voor smeerolie | KW | 0.25*2 | |
| Motoren voor oliepompen | KW | 0.75 | |
|
andere |
Netto gewicht van de machine | Kilo's | 3300 |
| Bruto-machinegewicht | Kilo's | 3500 | |
| Verpakkingsgrootte (lengte * breedte * hoogte) | mm | 2800*2000*2000 | |
