Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Motor van het slijpwiel: | 7.5 kW | Grootte van het slijpwiel: | 400 mm |
|---|---|---|---|
| Slijpwiel snelheid: | 2800 tpm | Max. slijphoogte: | 500 mm |
| Max. slijplengte: | 1000 mm | Max. het Malen Breedte: | 400 mm |
| Max. Tabel laden: | 500 kg | Algemene dimensie: | 2700 mm x 2000 mm x 2000 mm |
| Stroomvoorziening: | 380V/50Hz | Tafelvoer: | 0.1-3 mm/min |
| Tafelmotor: | 2 kW | Tafelgrootte: | 400 mm x 1000 mm |
| Tabel snelheid: | 2-25 m/min | Gewicht: | 3000 kg |
| Voeding van het wielhoofd: | 0.1-3 mm/min | ||
| Markeren: | 380 V universele slijpmachine,50 Hz universele slijpmachine,Corrosiebestendigheid Universele slijpmachine |
||

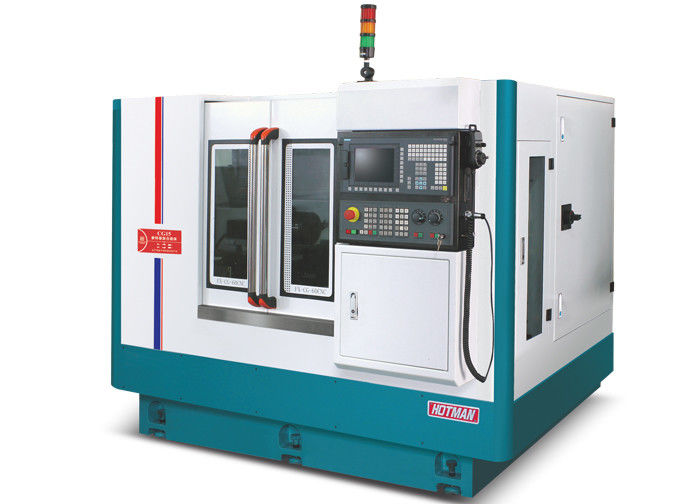

Corrosiebestendigheid Hoogprecisie CNC Universele slijpmachine
1.China's eerste kleine samengestelde slijpmachine

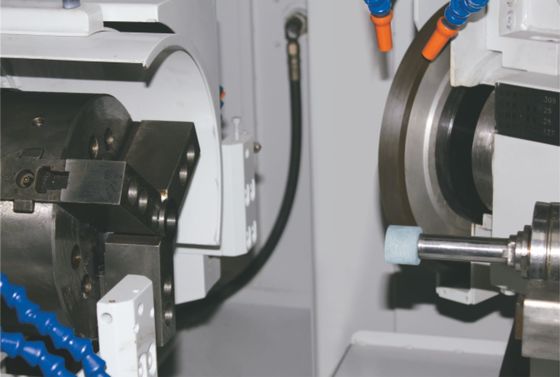

2.Tool voor het verwerken van kleine onderdelen:
Er zijn een verscheidenheid aan klemmethoden beschikbaar:
● Drie kaakklemmen
●Sluiting van het type collet
Toepassingssector:
●De kolletindustrie
●De tandwielindustrie
●Gidshoes, stoom-/locomotiefonderdelen
●Hydraulisch/pneumatisch aandrijfschachthuls
●Doe-onderdelen
● Medisch instrument
3.CG15:
| Diameter van het werkstuk voor het vastklampen | Ø3~200 mm |
| Kan het langste werkstuk vasthouden | 100 mm |
| Verwerkingsbereik | Ø6~80 mm ((inwendige opening) |
met een diameter van niet meer dan 50 mm,10,000/50,000rpm facultatief
OD15:
| Diameter van het werkstuk voor het vastklampen | Ø200 mm |
| Kan het langste werkstuk vasthouden | 150 mm |
| Verwerkingsbereik | Ø6~100 mm ((Buitenste diameter) |
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisiescherven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden aangepast.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
Technische specificatie:
| Project | Eenheid | Model:FX32P-60CNC | |
| Maximale draaidiameter van tafel | mm | 320 |
Maximale afstand tussen | mm | 600 | |
| Maximale slijpdiameter | mm | 320 | |
| Maximale belasting tussen twee pariëtale harten | Kg (b) | 60 ((topwerk) /20 (alleen werkend hoofd) | |
| Grootte van het slijpwiel (diameter × breedte × diafragma) | mm | 455 × 38 ((32-50) × 127 | |
| Versnellingsfrequentie van het slijpwiel | rpm | 1650 | |
| Maximale lineaire snelheid van het slijpwiel | m/s | 40 ((hoge snelheidsslijper tot 65) | |
| Deeltjes van de soort gebruikt voor de vervaardiging van vloeistoffen | mm | Automatisch type | |
| Voedingshoek | Deg | 90 |
| Voedingsloop | mm | 250 | |
| X-as snelle snelheid | m/min | 6 | |
| Minimale X-asvoeding | mm | 0.001 | |
Hoofdstel | Spindel snelheid | rpm | 50 tot 500 |
| Spindelvorm | gelijktijdig of in het midden | ||
| Specificatie van de duim | MT-4 | ||
Achtersteel | Automatische telescopische afstand | mm | 40 |
| Specificatie van de duim | MT-4 | ||
werktafel | Z-as snelle snelheid | m/min | 8 |
| Minimale z-asvoeding | mm | 0.001 | |
| Maximaal vervoer | mm | 550 | |
| Rotatiehoek | Deg | + 6/-9 | |
| motor met spindel van het slijpwiel | KW | 3.75/5.5 |
| X-asvoermotor (servo) | KW | 2.2 | |
| Z-asvoermotor (servo) | KW | 2.2 | |
| motor met spindel van het hoofdraam | KW | 0.75 | |
| motor voor koelpompen | KW | 0.75 | |
| Motoren voor smeerolie | KW | 0.25*2 | |
| Motoren voor oliepompen | KW | 0.75 | |
| Netto gewicht van de machine | Kilo's | 3300 |
| Bruto-machinegewicht | Kilo's | 3500 | |
| Verpakkingsgrootte (lengte * breedte * hoogte) | mm | 2800*2000*2000 | |
