| Diameter van het slijpwiel: | 200 mm | Vermogen van de slijpwielmotor: | 2.2 kW |
|---|---|---|---|
| Motor snelheid van het slijpwiel: | 1400 t/min | Slijpwiel snelheid: | 3000 RPM |
| Breedte van het slijpwiel: | 20 mm | Max. slijphoogte: | 250 mm |
| Max. slijplengte: | 500 mm | Max. het Malen Breedte: | 200 mm |
| Algemene dimensie: | 1000 mm*1000 mm*1700 mm | Naam van het product: | Universele slijpmachine |
| Vermogen van de tafelmotor: | 0.75kw | Tabelmotor snelheid: | 1400 t/min |
| Tafelgrootte: | 500mm*200mm | Tabel snelheid: | 0-3m/min |
| Tilthoek van de tafel: | ±45° | ||
| Markeren: | Praktische universele slijpmachine,Universaal slijtagebestendige freesmachine,Stabiele CNC-universele slijpmachine |
||

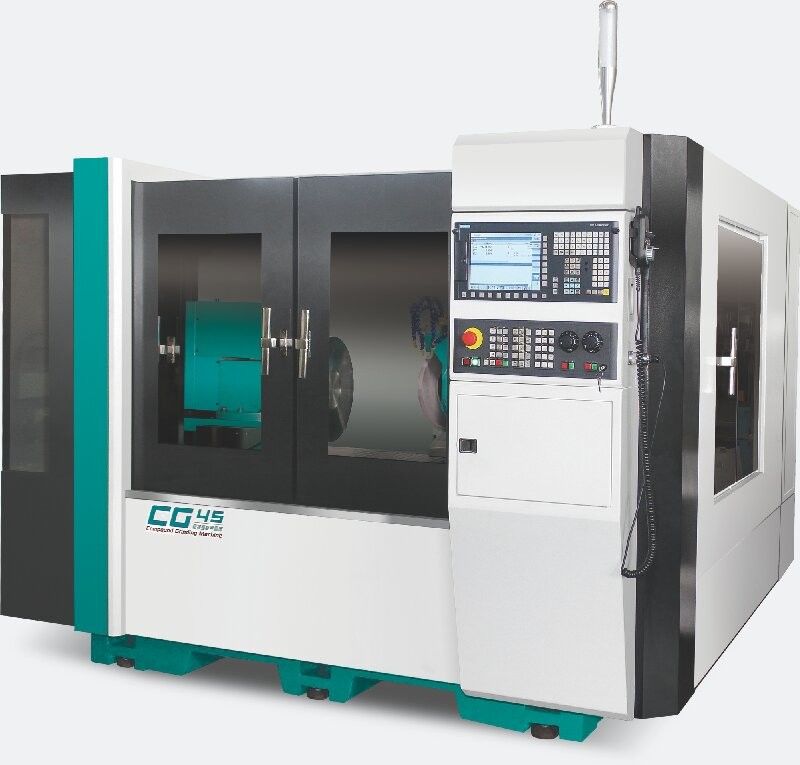

Universale freesmachine Modulaire assemblage CG45
1.Module montage: Creëer een nieuwe revolutie van samengesteld slijpen

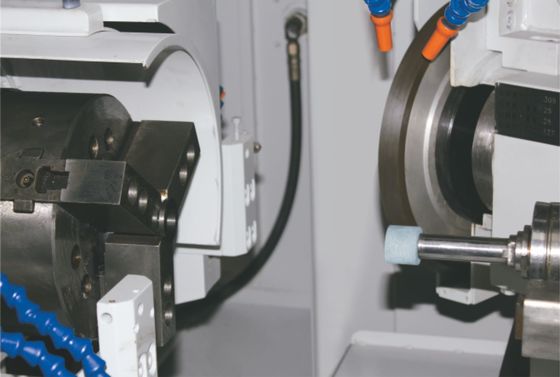

2.Methode voor de combinatie van de slijpkop:
Schuine cilindrische slijpwiel + binnengat slijpwiel Dubbele cilindrische slijpwiel
Dubbelboor slijpwiel Recht in buitenste slijpwiel + binnenste gat slijpwiel
3Speciale toebehoren:
On-line meetinrichting Innerlijke cirkel dubbele hoofdas
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
Technische specificatie:
| Project | Eenheid | Model:FX32P-60CNC | |
|
Verwerkingscapaciteit
|
Maximale draaidiameter van tafel | mm | 320 |
|
Maximale afstand tussen twee vingers |
mm | 600 | |
| Maximale slijpdiameter | mm | 320 | |
| Maximale belasting tussen twee pariëtale harten | Kg (b) | 60 ((topwerk) /20 (alleen werkend hoofd) | |
| Grootte van het slijpwiel (diameter × breedte × diafragma) | mm | 455 × 38 ((32-50) × 127 | |
| Versnellingsfrequentie van het slijpwiel | rpm | 1650 | |
| Maximale lineaire snelheid van het slijpwiel | m/s | 40 ((hoge snelheidsslijper tot 65) | |
| Deeltjes van de soort gebruikt voor de vervaardiging van vloeistoffen | mm | Automatisch type | |
|
met een breedte van niet meer dan 15 mm |
Voedingshoek | Deg | 90 |
| Voedingsloop | mm | 250 | |
| X-as snelle snelheid | m/min | 6 | |
| Minimale X-asvoeding | mm | 0.001 | |
|
Hoofdstel |
Spindel snelheid | rpm | 50 tot 500 |
| Spindelvorm | gelijktijdig of in het midden | ||
| Specificatie van de duim | MT-4 | ||
|
Achtersteel |
Automatische telescopische afstand | mm | 40 |
| Specificatie van de duim | MT-4 | ||
|
werktafel |
Z-as snelle snelheid | m/min | 8 |
| Minimale z-asvoeding | mm | 0.001 | |
| Maximaal vervoer | mm | 550 | |
| Rotatiehoek | Deg | + 6/-9 | |
|
Motor |
motor met spindel van het slijpwiel | KW | 3.75/5.5 |
| X-asvoermotor (servo) | KW | 2.2 | |
| Z-asvoermotor (servo) | KW | 2.2 | |
| motor met spindel van het hoofdraam | KW | 0.75 | |
| motor voor koelpompen | KW | 0.75 | |
| Motoren voor smeerolie | KW | 0.25*2 | |
| Motoren voor oliepompen | KW | 0.75 | |
|
andere |
Netto gewicht van de machine | Kilo's | 3300 |
| Bruto-machinegewicht | Kilo's | 3500 | |
| Verpakkingsgrootte (lengte * breedte * hoogte) | mm | 2800*2000*2000 | |
