Industriële CNC-freesmachine universele multifunctioneel praktisch CG45

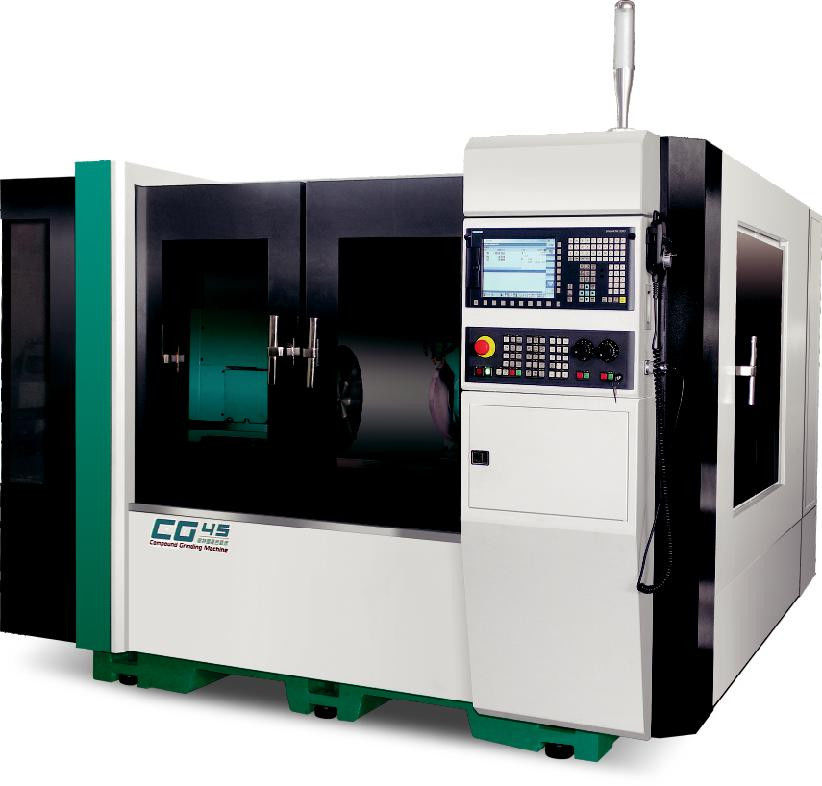

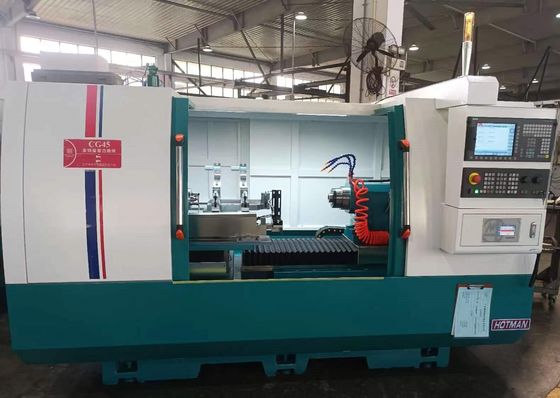

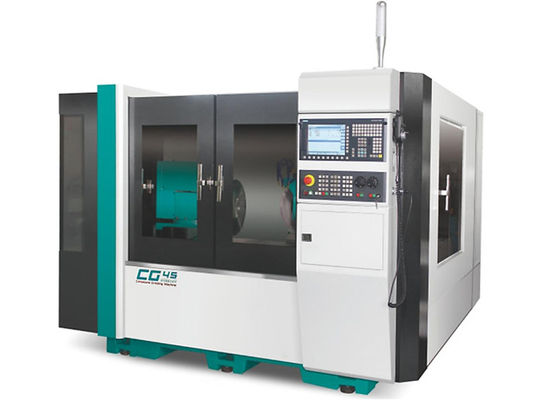

High Precision CNC Universal slijpmachine-CG45

1.Module montage: Creëer een nieuwe revolutie van samengesteld slijpen.

2- kan de binnenste en de buitenste aftakeling slijpen:

Spindelstrek van het binnenste slijpwiel: 0~470 mm

Spindelstrek van cilindrisch slijpwiel: 0~365 mm

3.Algemene kenmerken:

(1) Kan een klem, voltooiing van de binnenste cirkel, binnenste kegel, buitenste cirkel, buitenste kegel, eind gezicht composiet geïntegreerd slijpen.

(2) Biedt complexe slijpoplossingen met hoge precisie die geschikt zijn voor de verwerking van kleine en middelgrote werkstukken.

(3)Een automatisch voedings- en ontvangsysteem kan worden geïnstalleerd om aan de behoeften van industriële massaproductie te voldoen.

(4) De slijpmodule van de buitenste cirkel/de binnenste cirkel kan flexibel worden gecombineerd naargelang de vraag om zich aan te passen aan verschillende slijpvormen en -processen.

(5).Het besturingssysteem is gebruiksvriendelijk en gemakkelijk te leren.Het slijpen van het werkstuk en het slijpen van het slijpwiel kunnen snel op de werktuigmachine worden geprogrammeerd.Het meetapparaat kan online worden geïnstalleerd.

Beschrijving van het apparaat:

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.

2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.

6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

Technische specificatie:
