Stabiele CNC Universal Grinder, volledig automatische industriële cilindrische slijpmachine FX27-60CNC

Stabiele CNC Universal Grinder, volledig automatische industriële cilindrische slijpmachine FX27-60CNC

Technische specificatie:




Nieuw ontwerpconcept, lage kosten en eenvoudige werking:

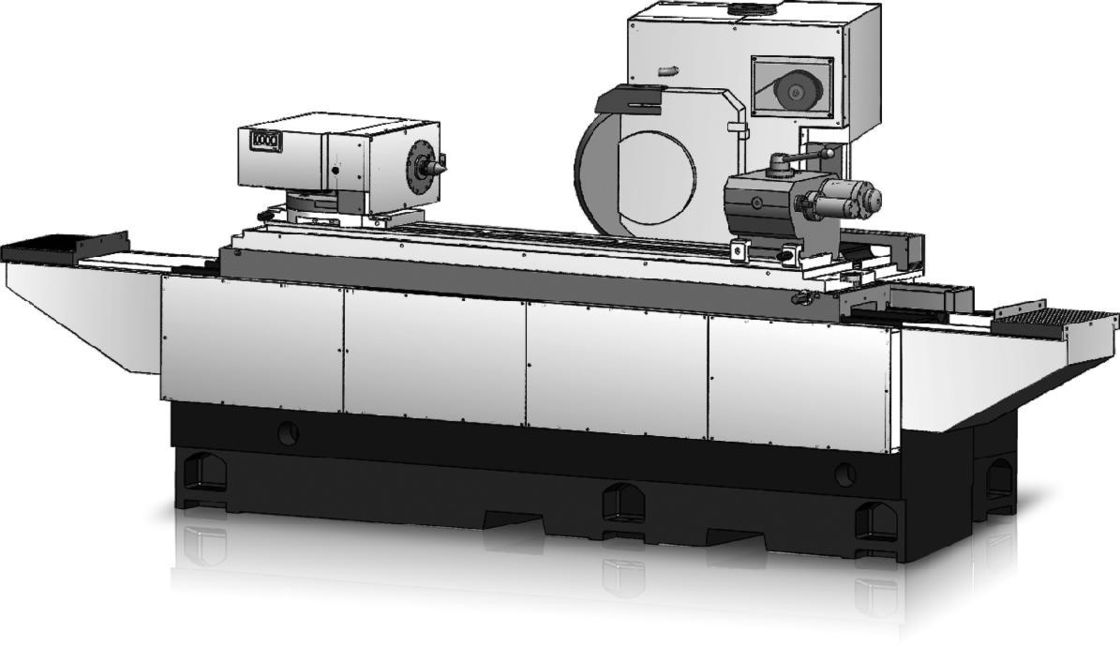

Frame structuur, met behulp van hoogwaardig gietijzer (FC30), laag zwaartepunt ontwerp, de nieuwste eindige elementen computerondersteunde analyse, de stijfheid

Het ontwerp is meer dan 108N/m, de laagste natuurlijke frequentie ontwerp is meer dan 150HZ. Dit de uitstekende structuur ontwerp maakt de machine volledig

schokbestendig en schokabsorberend, waardoor de hoge stijfheid en de maximale dempingsprestaties worden gewaarborgd, waardoor de levensduur van de machine wordt verlengd.

Bedverplaatsing en voedingsmodus:


1De verplaatsing van de tafel naar links en rechts en de voeding van de slijpkop worden allemaal met de hand uitgevoerd.

2De bedverplaatsing wordt aangedreven door oliedruk en de maalwiel wordt handmatig bediend.

3Het bed wordt aangedreven door oliedruk, het slijpwielhoofd wordt longitudinaal gestuurd en teruggestuurd en de voeding wordt handmatig bediend.

4.De verplaatsing van het bed wordt aangedreven door oliedruk, de slijpwiel kop langslangs snelle voeding en snelle terugkeer, automatische voeding werking.

5.Voeg een automatisch meetapparaat toe.


Beschrijving van het apparaat:

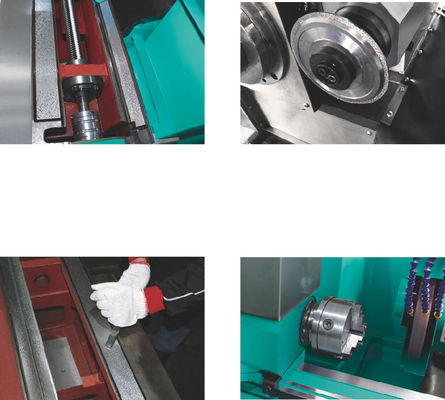

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.


2De machine-geleidingsrails en de precisiescherven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.


6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
