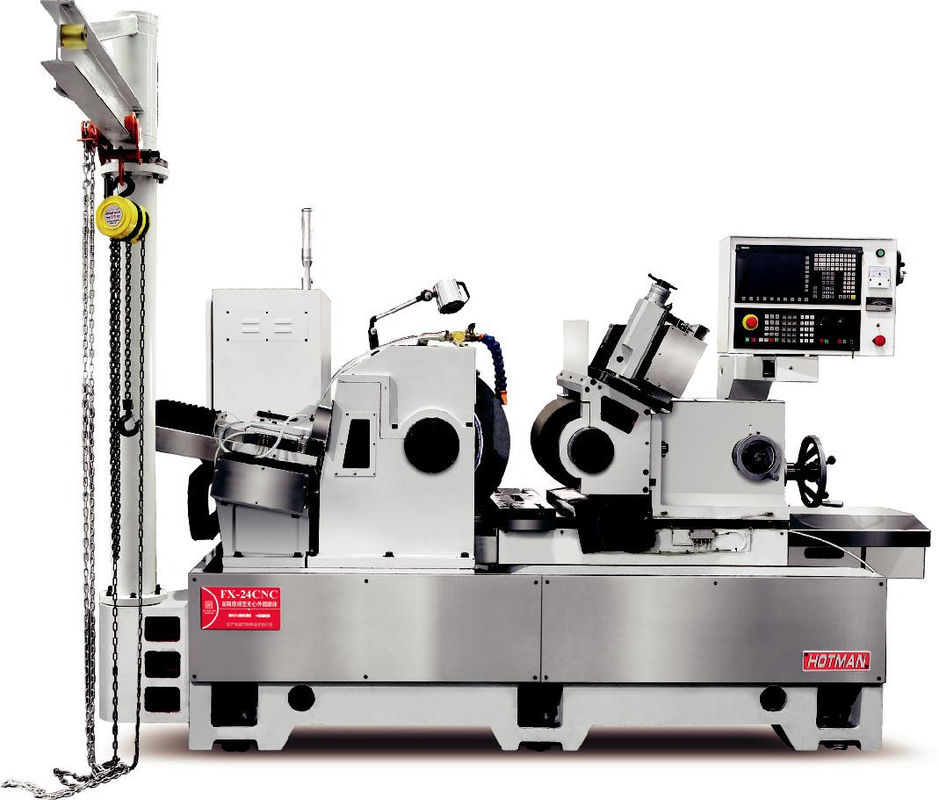

FX-24CNC Hotman Praktische CNC Centerless Grinder 0,1-3 mm/min slijpsysteem

Hoge precisie CNC Centrale GrindmachineFX-24CNC

1Werktuig voor het slijpen van gieten:

  Voorkeur gegeven aan het slijpen van werkstukken met een grote diameter

2Spindelsysteem:

●De hoofdas van het slijpwiel heeft een Perrin-spindel met een dubbele steun voor en na het slijpen.

● De wielmotor heeft een 30 kW hoog koppel en een motor met een hoog vermogen.

●De spindel gebruikt een slijpwiel met een buitendiameter van 610 mm om het slijpgevoel te vergroten.de slijpwiel met een maximale breedte van 400 mm kan worden geïnstalleerd om aan de eisen van verschillende werkstukken te voldoen.

● Het slijpsysteem met twee assen wordt voor verschillende soorten werkstukken gebruikt.

●Laag zwaartekrachtcentrum, verhoog de slijpstabiliteit, kan de nauwkeurigheid van werktuigmachines voor een lange tijd verzekeren.

● Super slijpkracht, meer geschikt voor de verwerking van werkstukken met een grote diameter, verkorteert de verwerkingstijd aanzienlijk.

● Het is zeer geschikt voor de installatie van automatische apparatuur zoals manipulatorheffen, slijpen en automatisch voeden en ontvangen.

Beschrijving van het apparaat:

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.

2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.

6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
