| Diameter van het slijpwiel: | 200 mm | Stroom van de slijpwielmotor: | 3.5A |
|---|---|---|---|
| Frequentie van de motor van het slijpwiel: | 50 Hz | Vermogen van de slijpwielmotor: | 2.2 kW |
| Motor snelheid van het slijpwiel: | 1400 t/min | Spanning van de molenwielmotor: | 380 V |
| Slijpwiel snelheid: | 3000 RPM | Stroom van de motor van het slijpwielspindel: | 2.5A |
| Frequentie van de motor van het slijpwielspindel: | 50 Hz | Vermogen van de motor van het slijpwielspindel: | 1.5 kW |
| Voltage van de spindelmotor van het slijpwiel: | 380 V | Slijpwiel Spindel snelheid: | 3000 RPM |
| Slijpschijf Spindel Taper: | Morse 3 | Breedte van het slijpwiel: | 20 mm |
| Markeren: | Externe middelloze slijpmachine,Centrale slijpmachine 380V,2.5A Buitenaardse middelloos slijpen |
||

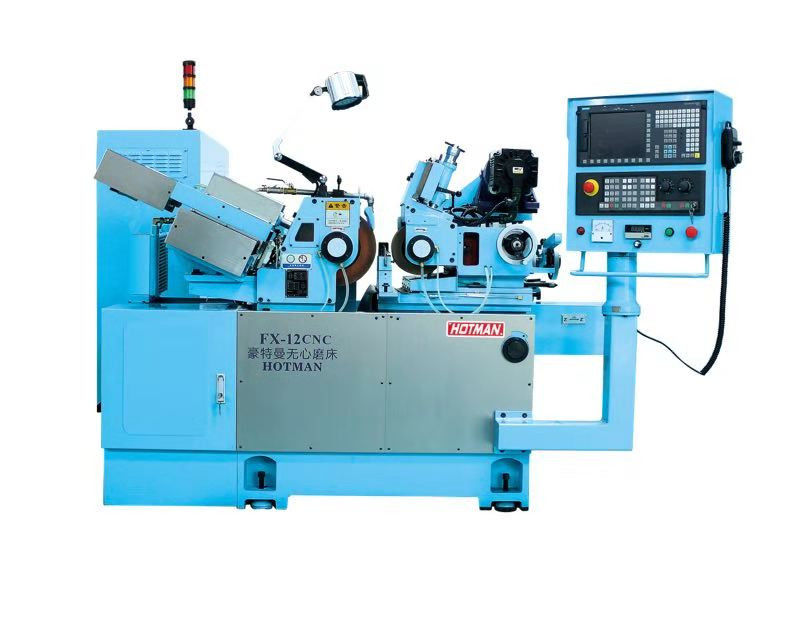

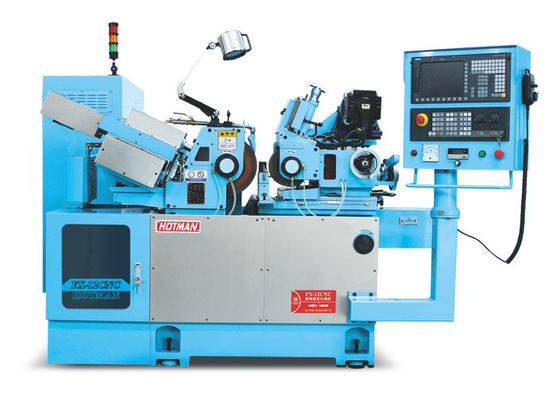

Hoge precisie CNC-centralefslijpmachineFX-12CNC-3
Model van de uitrusting:
| Mechanische specificatie | Modus:FX-12CNC-3 |
| Bewerkingsbereik (diameter) | 0.5mm-40mm |
|
Grootte van het slijpwiel (OD * W * OD) |
Φ305*150*Φ120 mm |
|
Aanpassing van wielgrootte (OD * W * OD) |
Φ205*150*Φ90mm |
| Versnellingsfrequentie van het slijpwiel | 1950 RPM |
| Aanpassing van het wielvermogen | 0-320 rpm |
|
Het slijpwiel drijft de motor |
5.5 kW |
| Servomotor voor het instellen van wielen | 2.0kw AC servomotor |
| Servomotor | 1.5 kW |
|
De hydraulische pomp drijft de motor |
0.75 kW |
|
De koelpomp drijft de motor |
0.125 kW |
|
Aanpassing van het wielenvoederhandwiel |
3.5 mm/draai 0,02 mm/schaal |
|
Aanpassingswiel fijnsturing handwiel |
0.1 mm/draai 0,001 mm/schaal |
| Voedingsnauwkeurigheid | 0.001 mm |
| Aanpassen van de helling van het wiel | +5° ∼-3° |
| Stel de rotatiehoek in | ± 5° |
| Mechanische afmetingen | 1800 × 1400 × 1450 mm |
| Verpakkingsmaat | 2350 × 1650 × 1770 mm |
| Mechanisch gewicht | 2000 kg |
| Verpakkingsgewicht | 2300 kg |
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
