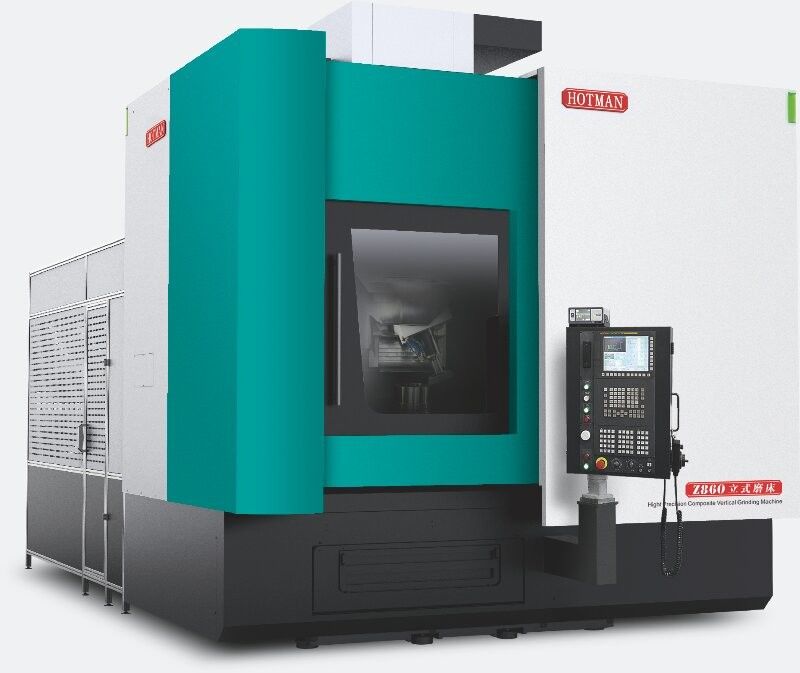

Z860 Staal 7,5 kW Verticale slijpmachine Waterkoeling 3000 r/min

Beschrijving van het apparaat:

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.

2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

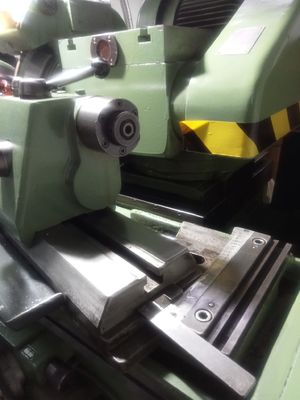

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.

6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

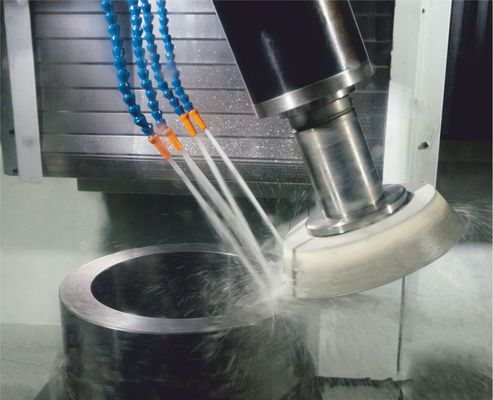

1Eenmaal vastgeklemd kan het slijpen van het binnenste gat, de buitenste cirkel, de kegel en de eindkant van de onderdelen worden voltooid.

2Geschikt voor de verwerking van schijf/korte as/mouw/ring en andere onderdelen

B-as dubbele versnellingsboog:

Slijpen van de binnendiameter/buitendiameter met 0°-positier;22.5°-positionisatie kan worden gebruikt om de buitendiameter en het eindoppervlak efficiënt te slijpen.

Feedback van de roosterschaal:

De X-as en de Z-as zijn uitgerust met een terugkoppelingsregeling met behulp van een roosterregelaar (Z-as is een optie) om een hoge precisiebewerking te bereiken.

Verzameling gegevens van de ATC-schroefwiel:

In het kader van de continue bewerking van de machines worden zes slijpwielen van verschillende specificaties en vormen uitgerust, afhankelijk van de bewerkingseisen.

Het is niet nodig om het slijpwiel vaak te vervangen, wat automatisch online dressing en groottecompensatie kan realiseren.

Temperatuursysteem:

Bij continue batchverwerking kunt u de temperatuur van het werkstuk en de machine-gereedschapskamer regelen om een hogere precisie te bereiken.

Veel gebruikt:

Onderdelen van machines voor het werk, zoals spindelschuit, onderdelen van machines voor de bouw, zoals schommelversnellingen, onderdelen van reducenten, zoals planetversnellingen (voor windenergie), onderdelen voor schepen, voor motoren, voor CAM

Bewerkingsnauwkeurigheid

Verwerkingscapaciteit:
