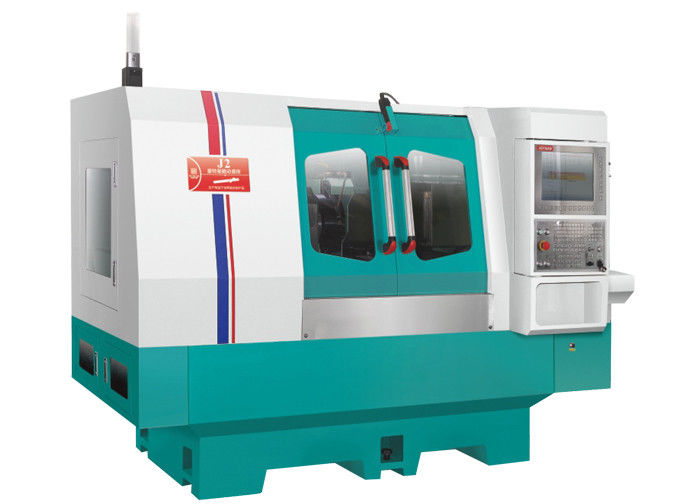

Twee-assige Camshaft slijpmachine Multifunctionele slijtvast J2

J2 Camschaftslijpmachine

Bijzondere kenmerken:
1. CNC twee-as interpolatie koppeling wordt aangenomen om volledig gesloten lus feedback controle van slijpwiel voeding (X-as) en werkstuk rotatie (C-as),met een breedte van niet meer dan 30 mm,.
2. slijpwielspindel, statische en statische vloeistofophanging gemotoriseerde spindel, hoge stijfheid, hoge snelheid, lage trillingen, hoge slijpkracht.
3Lijnsnelheid 70m/s.


(1) Verplaatsbare werkcentrumspindel met ingebouwde Renishaw-encoder.

(2) Schokbelasting 150 Nm

(3) Precisiehoekig contactballager

(4) Rondheid ≤ 1 μm

(5) Grote draaihoek

(6) Koelmiddel in het midden

(7) Aangedreven door een permanente magneet synchrone motor

(8) Positioneringsstopfunctie

Het werkhoofd met hoge stijfheid met beweegbaar werkcentrum wordt ondersteund door een hoog stijfheids- en hoogprecisiehoekig contactballager en een kegelrollager.die de spindel de meeste stabiliteit en extreme stijfheid geven.
De kegelschok MT-4 wordt gebruikt in de spindel, met een φ24 mm middelgat, waar het spanningsapparaat van de bevestiging doorheen kan gaan, evenals de koelvloeistof.
De werkkop wordt aangedreven door een Sodick digitale wisselstroom servomotor, met variabele snelheden.

Beschrijving van het apparaat:

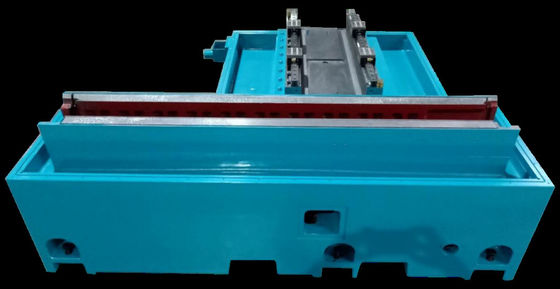

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.


2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.


6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

Technische specificatie:
