Hotman Stable E250 Cylindrische slijpmachine Meerdere doeleinden 6000 r/min

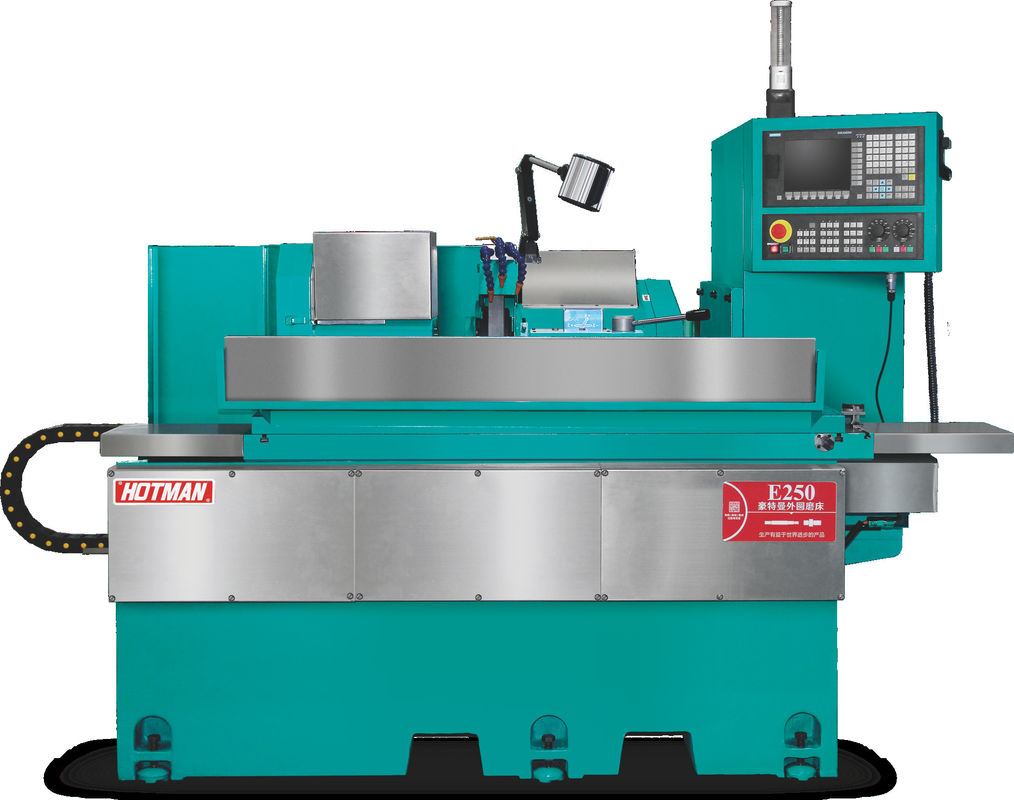

Hoogprecisie CNC-cilindermachine E250


Beschrijving van het apparaat:

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.


2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.


6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

1. Productoverzicht:

   Artikel 1	Producten	Model	Hoeveelheid	Prijscompositie
   	Hoogprecisie-cnc-cilinderfreesmachine (X-as, Z-as)	E250		Zie prijslijst met standaardbijlage

2. Inleiding

   1)     2)   3)   4)     5)

   Gebruik Duitsland Siemens 828D CNC-systeem,Slijpen speciale vriendelijke mens-machine interface, geen programmering, verwerking programma automatisch gegenereerd. Uitgerust met een hoge precisie lager slijpwiel spindel, precisie slijp vlak bol schroef. Dubbele as servo aandrijving automatische voeding, automatische slijpwiel dressing, kan voldoen aan alle soorten segment verschil, cirkelvormige boog, oppervlak vormen dressing, het systeem automatische compensatie. Alle schuifoppervlakken, contactoppervlakken en geleidingsoppervlakken zijn vervaardigd met handmatig slijppuntschaafproces om de langdurige stabiliteit en hoge precisie van de machine te garanderen. De gietstukken van de machine worden strikt geselecteerd uit FC25 geavanceerd gietijzer, verouderingsbehandeling, om ervoor te zorgen dat de basis van het werktuig niet vervormt.

3. Technische parameter:

   	Aantal	Project	Eenheid		Model:	E250
   Verwerkingscapaciteit         met een breedte van niet meer dan 15 mm	1	Maximale draaidiameter van tafel	mm		250
   	2	Maximale afstand tussen twee vingers	mm ((in)		500
   	3	Maximale slijpdiameter	mm ((in)		250
   	4	Maximale belasting tussen twee pariëtale harten	Kg (b)		60 ((顶心工作)/20 (只有工作头)
   	5	Grootte van het slijpwiel (diameter × breedte × diafragma)	mm ((in)		405×32~50×127
   	6	Versnellingsfrequentie van het slijpwiel	rpm		1570
   	7	Maximale lineaire snelheid van het slijpwiel	m/s		35
   	8	Deeltjes van de soort gebruikt voor de vervaardiging van vloeistoffen	mm ((in)		Automatisch type
   	9	Minimale X-asvoeding	mm ((in)		0.001
   	10	Voedingshoek	Deg		90
   	11	Voedingsloop	mm		250
   	12	X-as snelle snelheid	mm/min		0-10000
   Hoofdstel	13	Spindel snelheid	rpm		50 tot 500
   	14	Spindelvorm			gelijktijdig of in het midden
   	15	Specificatie van de duim			MT-4
   Achterstel	16	Automatische telescopische afstand (hydraulisch type)	mm		40
   	17	Specificatie van de duim			MT-4
   	18	Werkwijze			Handleiding
   werktafel	19	Z-as snelle snelheid	m/min		0-20000
   	20	Minimale z-asvoeding	mm		0.001
   	21	Maximaal vervoer	mm		550
   	22	Rotatiehoek	Deg		+6/-9
   Motor	23	motor met spindel van het slijpwiel	KW		3.75/5.5
   	24	X-asvoermotor (servo)	KW		2.2
   	25	Z-asvoermotor (servo)	KW		2.2
   	26	motor met spindel van het hoofdraam	KW		0.75
   	27	motor voor koelpompen	KW		0.75
   	28	Motoren voor smeerolie	KW		1/4*2
   	29	motor voor oliepompen (speciaal)	KW		0.75
   andere	30	X/Z-as gids/leadscrew smeerolie			MOBIL#1409 of ISO VG68
   	31	Netto gewicht van de machine	Kilo's		约 3200
   	32	Bruto-machinegewicht	Kilo's		约 3400
   	33	Verpakkingsgrootte (lengte * breedte * hoogte)	mm		2800*2000*2000
