Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Maaiwiel: | Diamant | Diameter van het slijpwiel: | 200 mm |
|---|---|---|---|
| Het Lager van de malend Wielmotor: | NSK | Slijpschijf Motor Koelmethode: | Luchtkoeling |
| Stroom van de slijpwielmotor: | 3.5A | Frequentie van de motor van het slijpwiel: | 50 Hz |
| Slijpschijf Motor Isolatiegraad: | F | Geluidsniveau van de slijpwielmotor: | ≤75dB (A) |
| Vermogen van de slijpwielmotor: | 2.2 kW | Het Beveiligingsniveau van de malend Wielmotor: | IP54 |
| Motor snelheid van het slijpwiel: | 1400 t/min | Spanning van de molenwielmotor: | 380 V |
| Slijpschijf Motor Werktemperatuur: | -20℃~+40℃ | Slijpwiel snelheid: | 3000 RPM |
| Type: | Camshaft slijpmachine | ||
| Markeren: | 380V-slijpmachine voor de camshaft,50 Hz camshaft slijpmachine,Corrosiebestendige cam-freesmachine |
||

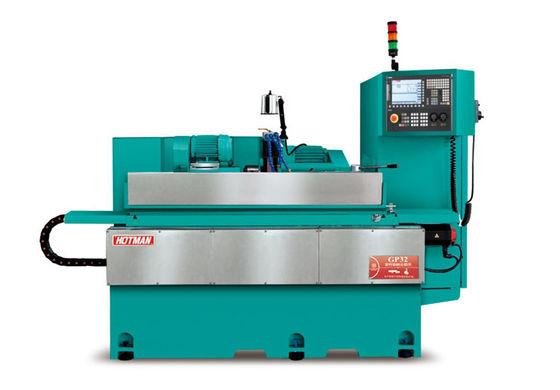

Camshaft slijpmachine GP32
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
| project | Parameter |
| Omvang van het werk | |
| Centrumhoogte | 210 mm |
| Maximale rotatiediameter | Φ400 mm |
| Maximale slijpdiameter | Φ400 mm |
| Lange slijptijd tussen twee toppen | 600 mm |
| Tafelrotatie (type 600) | +6°/-9° |
| Maximaal lager tussen twee bovenkant | 60kg<两顶尖> |
| Deeltjes van de molen | |
| Draaibaar hoekbereik (handmatig) | ± 15° |
| Slijpwiel spindel type |
Hoofdwals van dynamisch en statisch slijpwiel (standaard met oliekoeling) |
| Versnellingsbereik van de spindel van het slijpwiel | 1650/1850/2100 tpm |
|
Standaard grootte van het slijpwiel (φ×W×B) |
Φ450×20-50×127 mm |
|
Speciale slijpwielgrootte (φ×W×B) |
Φ510×15-50×203 mm |
|
Vermogen van de motor van de slijpwielspindel |
30,75 kW/5,5 kW |
|
Maximale lineaire snelheid van het slijpwiel |
45 m/s |
|
Koelstand van de slijpwielspindel |
olie koel |
| Hoofdraam van het werkstuk met directe aandrijving | |
|
Versnellingsbereik, snelheidsregeling zonder stappen |
0-600 tpm |
| Taper van spindel spindelgat | MT-4 |
| Model van de adapter van het gereedschap | MT-4 |
|
Rotatiehoekbereik van het kop frame van het werkstuk |
+15°/-15° |
|
Maximale belasting van de grijper (met gereedschap) |
150 Nm |
|
Permanente magneet synchrone motorvermogen (S1-100%/KW) |
3 kW |
|
Continu nominale uitgangsmoment (S1-100%/A) |
47.8Nm |
| Codeermerk | |
| Koelstand van de spindel | waterkoel |
|
Hoofdraam rotatie herhaaldelijk positioneringsnauwkeurigheid |
±2 arcsec |
| Afvoer van het gat aan het einde van de as | ≤ 0.001 |
| Uitgang van de spindel | ≤ 0.002 |
| Axiële stijfheid (N/um) | ≥ 500 |
| Radiële stijfheid (N/um) | ≥ 400 |
| Bewegingsmodus van het hoofdframe | Handmatige luchtdrijvende norm |
| Achtersteel | |
| Diameter van de mouw | Φ50 mm |
| Sleeve stroke | 40 mm |
| Morse-taper | MT-4 |
| Bewegingsmodus van het staartbestand | Handmatige luchtdrijvende norm |
| Voeding van de wielhouder -X-as (lineaire motor) | Voeding van de wielhouder -X-as (lineaire motor) |
| Maximale slag van de X-as | 300 mm |
| Maximale stuwkracht van de X-as lineaire motor | 1660-3060N |
| X-as lineaire motorversnelling | ≤ 0,2 G |
| Maximale voersnelheid op de X-as | 15 m/min |
|
Minimale HPG-toevoer (elektronisch handwiel) |
0.0001 mm |
| Programmeerbaar minimumvoer | 0.0001 mm |
|
Minimale resolutie van Heideham-inkrementele roosterregelaar |
0.0001 mm |
| Precisie van de X-asvoerspositie | ≤ 0,0016 mm |
|
X-as voedingswaarde herhaaldelijk positioneringsnauwkeurigheid |
≤ 0,0014 mm |
