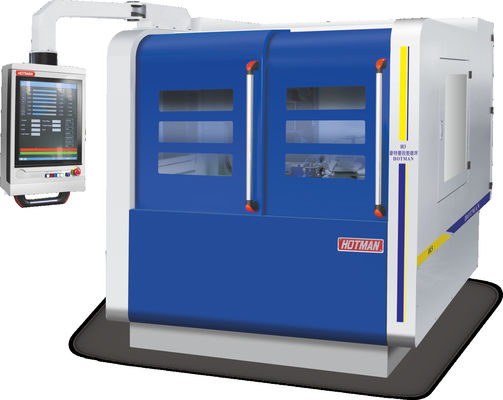

Werktuig slijpmachine Hoge precisie Zwitserse type stap naar beneden slijpmachine CNC-slijper

Werktuig slijpmachine Hoge precisie Zwitserse type stap naar beneden slijpmachine CNC-slijper

Beschrijving van het apparaat:

1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.

2De machine-geleidingsrails en de precisiescherven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.

4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.

5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden aangepast.tot 3500 t/min en 60 m/s.

6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

Technische specificatie:

• De machinebasis en de belangrijkste onderdelen van de structuur zijn gemaakt van meehanit (geïnoculeerd) gietijzer FC-30.

Na het normaliseren van de warmtebehandeling blijven de gietijzeren basis en de onderdelen voor een natuurlijke verouderingsbehandeling.

De gietijzeren basis en de hoofdonderdelen worden in de topmachines van de wereld bewerkt, zoals YASDA, MITSUI SEIKI, TOSHIBA, ELB, enz.Dat zorgt voor de hoge precisie van de grinders op microniveau.

• De eerste deelvoedings- (Zwitserse) slijpmachine op de binnenlandse markt.

• Het CNC-bewerkingsprogramma is ontwikkeld door het softwarebedrijf en Hotman samen.

De iconen en knoppen kunnen vrij worden verplaatst en gerangschikt.

(1) Geavanceerde interface

(2) Process Total Custom

(3) Tijdbesparing

(4) 19 inch vloeibare kristallen monitor

• De gebruiker kan snel een slijpinterface maken door de definitie-diagrammen te selecteren en de

parameters op basis van de vorm van het onderdeel.

• De precieze lineaire leidingen en kogelschroeven worden door de gecentraliseerde smeereenheden continu gesmeerd, wat zorgt voor een langere levensduur en precisie.Het koelsysteem en het smeersysteem zijn gescheiden van de machinebasis, waardoor de trillingen aan de basis worden geëlimineerd en het beter is voor warmtestraling.

• Er is een intern vloeistofkoelsysteem voor de hoge precisie elektrische spindel om de temperatuur constant te houden.

Een snelheidsregelaar kan worden toegevoegd en de maximale lijnsnelheid van het wiel kan 90 m/s bereiken.

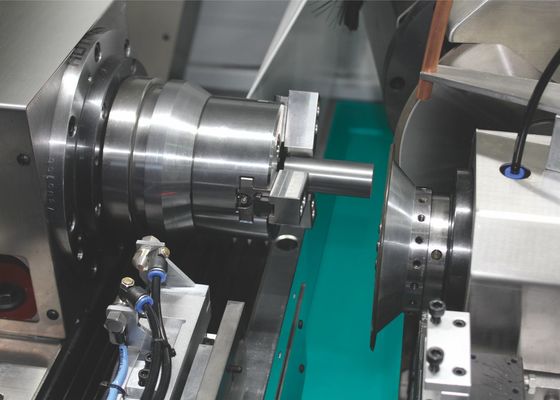

• Uitgerust met een precieze Schaublin-schok en een precieze houder.

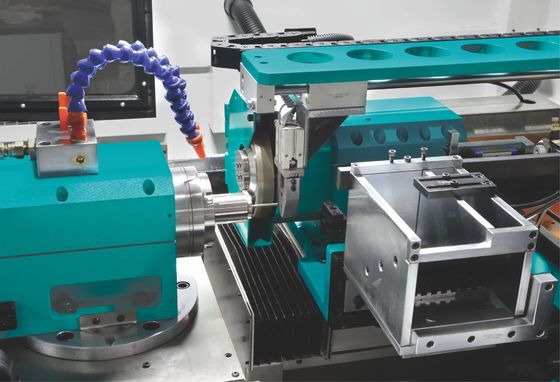

• De robot die het onderdeel draagt, wordt aangedreven door 3 ANCA-servomotoren, op nauwkeurige lineaire leidingen, via het ANCA-besturingssysteem.

• Gebruik Marposs (Italië) of Keyence (Japan) laser meetapparaat.

Realtime meetinstrument

• Automatisering

Robot (facultatief)

• Robot met 3 ANCA servomotoren
• Onderdeelhouder met 340 tot 510 stuks
• Laad- en losapparaat met kanteling van 0-90°
