| Diameter van het slijpwiel: | 200400mm | Hardheid van het slijpwiel: | HRA90-HRA95 |
|---|---|---|---|
| Materiaal van het slijpwiel: | CBN/Diamond | Slijpwiel snelheid: | 50-100 m/s |
| De nauwkeurigheid van de spindel van het slijpwiel: | 0.001 mm | Gewicht van de spindel van het slijpwiel: | NSK/SKF |
| Koeling van de slijpwielspindel: | lucht/olie | Levensduur van het slijpwielspindel: | 10000-20000h |
| Schroefspindel smeerwerk: | Handmatig/automatisch | Schroefgeluid van het freeswiel: | ≤ 75 dB |
| Vermogen van de spindel van het freeswiel: | 7.5-15kw | Slijpwiel Spindel snelheid: | 1000-3000rpm |
| Slijpschijf Spindel Taper: | BT2vrijheid van vestiging | Vibratie van de spindel van het slijpwiel: | ≤ 2,5 μm |
| Breedte van het slijpwiel: | 50-100 mm | ||
| Markeren: | NSK Kleine middelpunteloze molen,SKF Kleine middelpuntloze molen,Automatische CNC-gereedschapsgreefmachine |
||

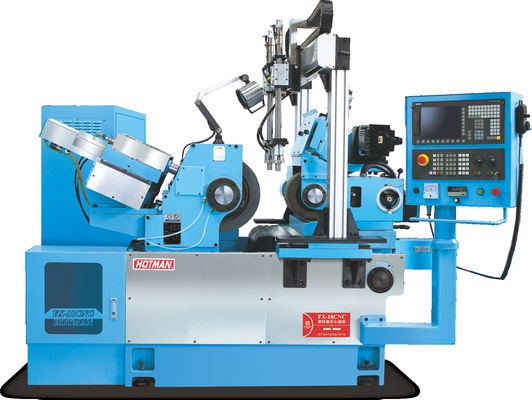

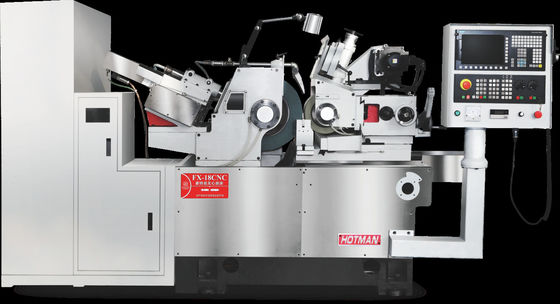

Hoogprecisie CNC-cilindermachine FX-18CNC-1
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
Technische specificatie:
| Project | Eenheid | Model: FX-18CNC-1 |
|
Verwerkingsbereik van standaardmodellen (diameter) |
mm | Φ 1-60 |
|
Grootte van het slijpwiel (OD * W * OD) |
mm | Φ455*205*Φ228.6 |
|
Aanpassing van wielgrootte (OD * W * OD) |
mm | Φ255*205*Φ111.2 |
| Versnellingsfrequentie van het slijpwiel | RM | 1500 |
| Aanpassing van het wielvermogen | RPM | 0-250 |
|
Het slijpwiel drijft de motor |
KW | 11.5 |
|
Servomotor voor het instellen van wielen |
KW |
|
De hydraulische pomp drijft de motor |
KW | 0.75 |
|
De koelpomp drijft de motor |
KW | 0.25 |
|
Aanpassing van het wielenvoederhandwiel |
mm | 3.5/ RPM 0,05/ schaal |
|
Aanpassingswiel fijnsturing handwiel |
mm | 00,1/ tot 0,001/ schaal |
|
Werktafelvoederhandwiel |
mm | 9.0/ RPM 0.10/ schaal |
|
Handwiel met micro-instelling van de werktafel |
mm | 0.2/ draai 0,001/ schaal |
| Trim voedingshandwiel | mm | 2.0/ draai 0.01/ schaal |
| Aanpassen van de helling van het wiel | graad | +6 ° ~ -5 ° |
| Stel de rotatiehoek in | graad | ± 6 ° |
|
Machina grootte (lengte * breedte * hoogte) |
mm | 2350 × 1960 × 1550 |
| Verpakkingsmaat | mm | 2900 × 2400 × 1850 |
| Mechanisch gewicht | KG | 2850 |
| Verpakkingsgewicht | KG | 3000 |
