Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Diameter van het slijpwiel: | 200 mm | Diameter van het gat van het slijpwiel: | 50 mm |
|---|---|---|---|
| Stroom van de slijpwielmotor: | 4a | Vermogen van de slijpwielmotor: | 2.2 kW |
| Motor snelheid van het slijpwiel: | 1420 rpm | Spanning van de molenwielmotor: | 380 V |
| Slijpwiel snelheid: | 4500rpm | Breedte van het slijpwiel: | 50 mm |
| Regelaarwieldiameter: | 150 mm | Regulerende diameter van het wielgat: | 50 mm |
| Regulerend wielmotorvermogen: | 1.5 kW | Regeling van de snelheid van de motor: | 1420 rpm |
| Regeling van de spanning van de wielmotor: | 380 V | Regeling van de wiel snelheid: | 4500rpm |
| Regeling van de wielbreedte: | 50 mm | ||
| Markeren: | Centrale molenmachine,Centrale slijpmachine 1420 RPM,Duurzame middelloze cilindrische slijpmachine |
||

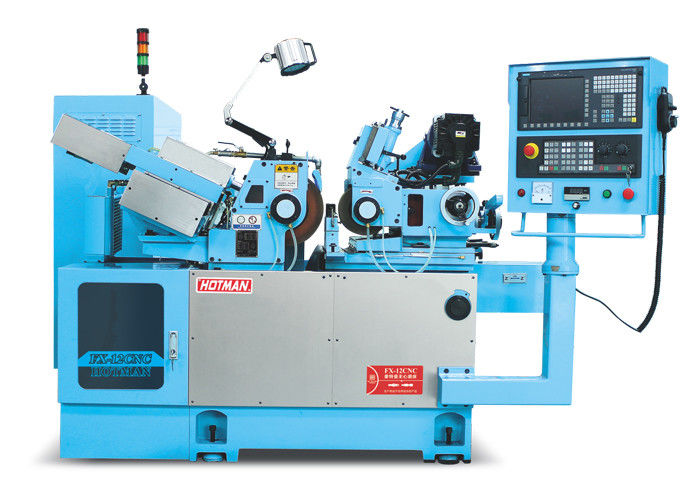

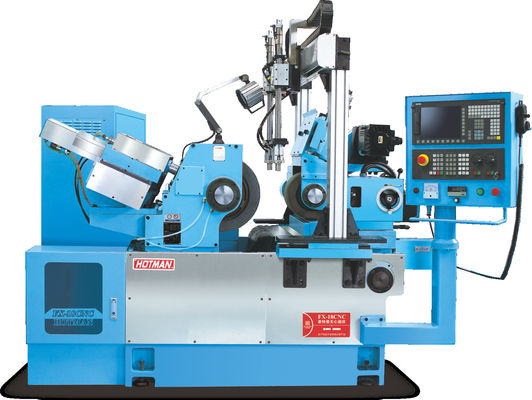

Duurzame meerdoelige cilindrische middelloze slijpmachine met wiel snelheid 1420 RPM Grinder FX-12CNC
1Ontologie De carrosserie en de belangrijkste onderdelen zijn gegoten met Meehanna FC-30 gietijzer.
2De spindel is gemaakt van Taiwans Jianchang, SNCM-21H staal.
3. Stel het wiel aandrijfsysteem. Stel de wielspindel aandrijvingsmotor met behulp van Delta servomotor, snelheidsregeling 0-250rpm ((digitale controle) kan willekeurig snelheid worden ingesteld.
4. Spindel circulerende olie systeem. Spindel automatische smeer circulerende olie (geavanceerde spindel olie 10 #) en olie druk dressing apparaat is dezelfde olie pomp, externe tank.
Technologie specificatie:
| Mechanische specificatie | Model:FX-12CNC-I |
| Bewerkingsbereik (diameter) | 0.5mm-40mm |
|
Grootte van het slijpwiel (OD * W * OD) |
Φ305*150*Φ120 mm |
|
Aanpassing van wielgrootte (OD * W * OD) |
Φ205*150*Φ90mm |
| Versnellingsfrequentie van het slijpwiel | 1950 RPM |
| Aanpassing van het wielvermogen | 0-320 rpm |
|
Het slijpwiel drijft de motor |
5.5 kW |
| Servomotor voor het instellen van wielen | 2.0kw AC servomotor |
| Servomotor | 1.5 kW |
|
De hydraulische pomp drijft de motor |
0.75 kW |
|
De koelpomp drijft de motor |
0.125 kW |
|
Aanpassing van het wielenvoederhandwiel |
3.5 mm/draai 0,02 mm/schaal |
|
Aanpassingswiel fijnsturing handwiel |
0.1 mm/draai 0,001 mm/schaal |
| Voedingsnauwkeurigheid | 0.001 mm |
| Aanpassen van de helling van het wiel | +5° ∼-3° |
| Stel de rotatiehoek in | ± 5° |
| Mechanische afmetingen | 1800 × 1400 × 1450 mm |
| Verpakkingsmaat | 2350 × 1650 × 1770 mm |
| Mechanisch gewicht | 2000 kg |
| Verpakkingsgewicht | 2300 kg |
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisiescherven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
