| Axiële uitloop van het slijpwiel: | 0.002 mm | Gewicht van het slijpwiel: | Dynamisch |
|---|---|---|---|
| Grijpwielboring: | 127 mm | Concentratie van het slijpwiel: | 80% |
| Diameter van het slijpwiel: | 300 mm | Grade van het slijpwiel: | - Goed. |
| Malend Wielgruis: | 80 | Hardheid van het slijpwiel: | HRC60 |
| Schroef van het slijpwiel: | M14 | Materiaal van het slijpwiel: | Aluminiumoxide |
| Radiële uitloop van het slijpwiel: | 0.001 mm | Slijpwiel snelheid: | 45m/s |
| Structuur van het slijpwiel: | Verglaasd | Ruwe oppervlakte van het slijpwiel: | Ra0.2 |
| Breedte van het slijpwiel: | 100 mm | ||
| Markeren: | Duurzame middelpuntloze slijpapparatuur,Centrale slijpapparatuur dynamisch,Multifunktioneel CNC-verticaal freesapparaat |
||

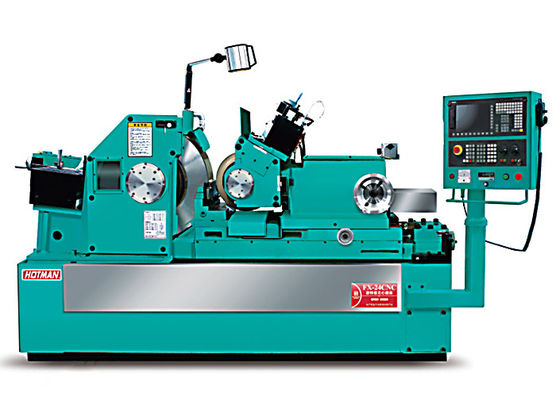

De High Precision CNC Centerless Grinding Machine FX-24CNC is een geavanceerde oplossing voor precisie slijptoepassingen.een bekend merk in de CNC-industrieDeze machine biedt uitzonderlijke prestaties, nauwkeurigheid en betrouwbaarheid, waardoor zij geschikt is voor een breed scala aan slijpwerkzaamheden.
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
1. Lage zwaartepunt ontwerp, verhoging van slijpstabiliteit, kan de nauwkeurigheid van de machine-gereedschap voor een lange tijd te waarborgen.
2. Super slijpkracht, meer geschikt voor de verwerking van werkstukken met een grote diameter, verkorten de verwerkingstijd aanzienlijk.
3Het is zeer geschikt voor het installeren van automatische apparaten zoals robotheffingsmolen en automatische voeding en ontvangst van materialen.
4.Standaard werkbankdiameter:Ø1,0~60 mm
5Grootte van het slijpwiel (buitendiameter * breedte * binnendiameter): Ø610*305*Ø304,8 mm
6. slijpwiel snelheid: 1100 t/min
7- Micro-voerhoeveelheid: 0,0005 mm
| Pproject | Eenheid | Model:FX-24CNC-3 |
Verwerkingsbereik van standaardmodellen (diameter) | mm | Φ 1-80 |
Grootte van het slijpwiel (OD * W * OD) | mm | Φ610*(205-400) *Φ304.8 |
Aanpassing van wielgrootte (OD * W * OD) | mm | Φ330*(205-400) *Φ203.2 |
| Versnellingsfrequentie van het slijpwiel | RPM | 1350 |
| Aanpassing van het wielvermogen | RPM | 0-250 |
Het slijpwiel drijft de motor | KW | 30 |
Servomotor voor het instellen van wielen | KW | 3 |
| Servomotor voor voeding | KW | 3.75 |
Servomotor voor het repareren van zand | KW | 1.5 kW/0.8 kW |
De hydraulische pomp drijft de motor | KW | 0.75 |
De koelpomp drijft de motor | KW | 0.75 |
Aanpassing van het wielenvoederhandwiel | mm | 3.5/ RPM 0,05/ schaal |
| mm | 00,1/ tot 0,001/ schaal |
Werktafelvoederhandwiel | mm | Het minimale ingestelde gewicht van de servovoer is 0,0005 mm |
Handwiel met micro-instelling van de werktafel | mm | 0.2/ draai 0,001/ schaal |
| Trim voedingshandwiel | mm | 2 mm/draai 0,01 mm/schaal |
| Aanpassen van de helling van het wiel | graad | +5° ∼-3° |
Stel de rotatiehoek in | graad | ± 5° |
Machina grootte (lengte * breedte * hoogte) | mm | 3200 × 2710 × 3100 |
| Mechanisch gewicht | KG | 6500 |
| Verpakkingsgewicht | KG | 7000 |
