Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Chuck Grootte: | 200 mm | Controlesysteem: | GSK/FANUC/SIEMENS |
|---|---|---|---|
| Koelmiddelensysteem: | - Ja, dat klopt. | Max Swing: | 400 mm |
| Maximaal draaidiameter: | 300 mm | Max Turning Length: | 500 mm |
| Stroomvoorziening: | AC380V/50HZ | Snel oversteken: | X/Z: 24m/min |
| Spindelmotor: | 7.5 kW | Tailstock: | Diameter van de pen: 80 mm |
| Hulpmiddelpost: | 4-station torent | TYPE: | CNC-draaibank met hoge precisie |
| Gewicht: | 3000 kg | X/Z-asreizen: | 200 mm/500 mm |
| Markeren: | 380 V CNC-draaibank,50Hz CNC draaibank,Stabiel CNC-precisie automatische draaibank |
||

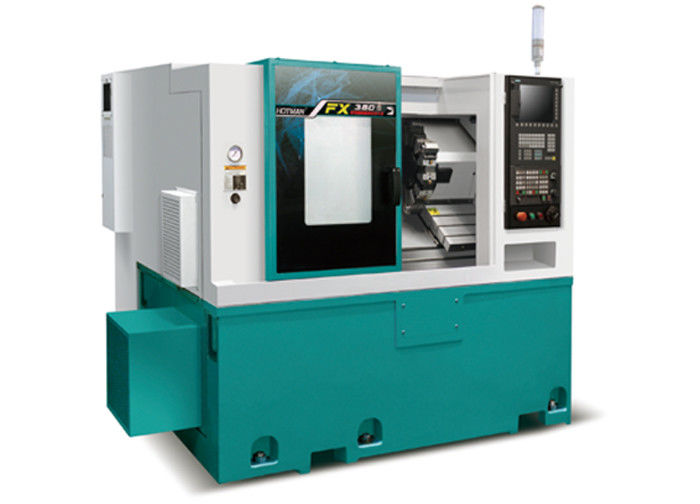

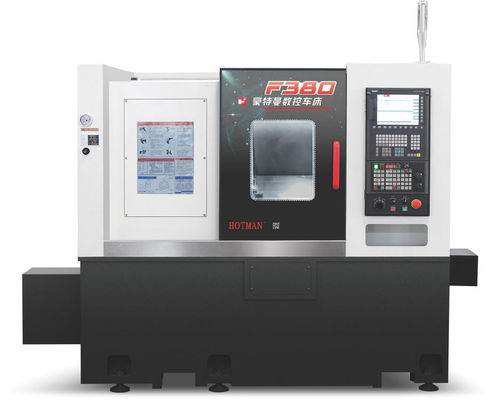

CNC draaibank, FX-380 Stabiel CNC Precision Automatic Draaibank
1Compacte structuurontwerp, kleine voetafdruk, wetenschappelijke en redelijke rib-opstelling, om hogere stijfheid en stabiliteit van de machine te garanderen.
2De vaste oppervlakte van de spindeldoos en de oppervlakte van de geleidingsrail van de Z-as worden in hetzelfde programma verwerkt om de precisie van de assemblage te waarborgen.

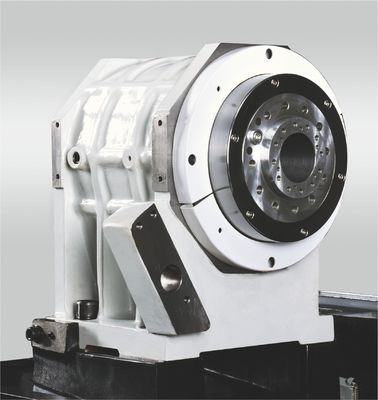

3De hoofdstructuur van de machine en de belangrijkste gietstukken zoals het bed, de spindeldoos, het schuifzadel, de snijtorendoos, enz. worden geoptimaliseerd door middel van eindige-elementenanalyse (FEA).en worden behandeld met magnetische trillingen om interne spanning te elimineren, zorgen voor mechanische thermische stabiliteit, verminderen van de kracht vervorming, en verbeteren van anti-vibratie vermogen.
4. Hoog vermogen motor, het gebruik van een hoog vermogen motor, krijgen hoog koppel, zwaar snijden kan nog steeds handhaven nauwkeurigheid en stabiele verwerking.
5Geïntegreerde diagonale/vlakke geleidingsrail.
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisiescherven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
Technische specificatie:
|
Verwerkingscapaciteit |
Maximale draaidiameter (bed/zadel) |
500 mm |
|
Maximale bewerkingsdiameter |
350 mm | |
|
Afstand tussen spindel- en snijtoren |
78 ‰ 458 mm | |
| Reizen | Vervoer op de X-as | 190 mm |
| Z-asvervoer | 380 mm | |
| Hoofdaxis |
Vermogen (30 min/continu) |
11 kW/12 kW |
| Spindel-eindvorm | JISA2-6 | |
| Spindel snelheid | 10 tot en met 4500 tpm | |
| Chuck. | 8 inch midden. | |
| Spindel door de diameter van het gat | 50 mm | |
| Dota | Werktuigcapaciteit | 12把 |
| Tijd voor het indexeren van gereedschappen | 0.2 seconde/位 | |
| Grootte van het draaigereedschap | 25 mm*25 mm | |
| Maximale diameter van het boorgereedschap | 32 mm | |
| Voeder | X-as snelle snelheid naar voren | 30000 mm/min |
| Z-as snelle snelheid | 36000 mm/min | |
|
De nauwkeurigheid van de apparatuur |
(Φ100*150 mm) De ronde oppervlakte van de buitenbewerking |
0.002 mm |
|
(Φ100*150 mm) Cylindrische bewerkingscylindriciteit |
0.005mm | |
| Spindel kegel uitloop | 0.003 mm | |
| Uitgang van de spindel | 0.003 mm | |
| X/Z-aspositiegewogenheid | 00,005 mm | |
|
X/Z-as herhaaldelijk positioneringsnauwkeurigheid |
± 0,005 mm | |
| ± 0,001 mm | ||
|
Indeksering van de snijtoren, herhalingspositie-nauwkeurigheid |
± 0,002 mm | |
|
Koelsysteem |
Volume | 140L |
|
andere |
Energiebron (continu) | 15 KVA |
| Vloeroppervlak | 2100 ((L) × 2700 ((W) × 1750 ((H) | |
| Nettogewicht | 3600 kg | |
| Vermogenseisen | 3Æ380V +10% -15% | |
| Omgevingstemperatuur | 0°40°C | |
| Relatieve luchtvochtigheid | ≤ 85% |
