| Achterhoek van het slijpwiel: | 0-18° | Vermogen van de motor: | 0.75kw |
|---|---|---|---|
| Vermogen van de motor om de molenwiel terug te voeren: | 1420 r/min | De snelheid van de terugvoer van het slijpwiel: | 0.1-3 mm/min |
| Diameter van het slijpwiel: | 200 mm | Motorvermogen voor het slijpwielvoer: | 0.75kw |
| Motorversnelling van het slijpwiel: | 1420 r/min | Voersnelheid van het slijpwiel: | 0.1-3 mm/min |
| Vermogen van de slijpwielmotor: | 2.2 kW | Motor snelheid van het slijpwiel: | 1420 r/min |
| Slijpwiel snelheid: | 2800r/min | Naam van het product: | Universele slijpmachine |
| Vermogen van de werktafelvoermotor: | 0.75kw | Grootte van de werktafel: | 200*400 mm |
| Werktafel snelheid: | 0.1-3 mm/min | ||
| Markeren: | 0.75 kW universele slijpmachine,Universele slijpmachine 1420 r/min,Stabiel CNC-slijpen met hoge precisie |
||

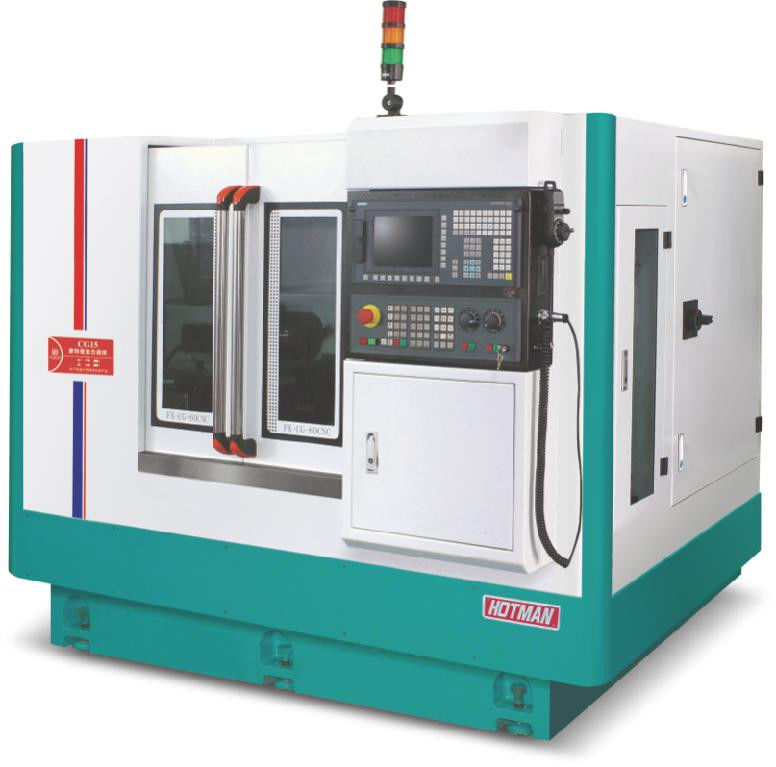

Hoogprecisie CNC universele slijpmachine-CG15
Werktuig voor het verwerken van kleine onderdelen:

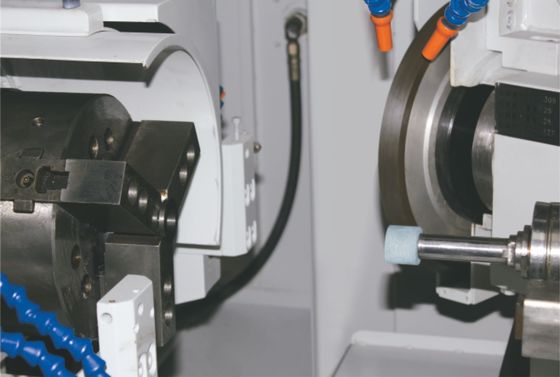

Er zijn een verscheidenheid aan klemmethoden beschikbaar:
● Drie kaakklemmen
●Sluiting van het type collet
Toepassingssector:
●De kolletindustrie
●De tandwielindustrie
●Gidshoes, stoom-/locomotiefonderdelen
●Hydraulisch/pneumatisch aandrijfschachthuls
●Doe-onderdelen
● Medisch instrument
| Pproject | Eenheid | Model:CG15 | |
| Verwerkingscapaciteit |
Maximale buitendiameter van het slijpen |
mm | Φ200 |
|
Slijpen binnen diameterbereik |
mm | Φ6 Φ80 | |
| Maximale werkstuklengte | mm | 150 | |
|
Afmetingen van het buitenste ronde slijpwiel |
mm | Φ405*Φ127*40 | |
|
Spindel snelheid van het slijpwiel van de binnenboor |
rpm | 10,000-50,000 | |
| Deeltjes van de soort gebruikt voor de vervaardiging van vloeistoffen | mm | Automatisch type | |
| Numeriek besturingssysteem | Gezet | Siemens 828D | |
|
Slijpwielspindel midden tot grondhoogte |
mm | 1035 | |
| X, Y, Z | Pindel servomotor | KW | 1.5 |
| Servomotor snelheid van de spindel | rpm | 2000 | |
| Rotatiehoek van het werkhoofd (handmatig) | graad | ± 15o | |
| X, Y, Z voedingsservo | KW | 1.5*3 | |
| X, Y, Z voedingsservo-snelheid | rpm | 3000 | |
| Minimale voedingseenheid | mm | 0.001 | |
|
X-as werkkopvoedingslag |
mm | 450 | |
| Y- en Z-asvoerslag | mm | 250 | |
|
andere |
motor voor koelpompen | KW | 0.37 |
| Motoren voor smeerolie | KW | 0.25*2 | |
|
Machina grootte (lengte * breedte * hoogte) |
mm | 2355×2100×1800 | |
| Gewicht van de machine | kg | 4000 | |
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
