Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Diameter van het slijpwiel: | 200400mm | Motorvermogen voor het slijpwielvoer: | 0.75-2.2KW |
|---|---|---|---|
| Voersnelheid van het slijpwiel: | 0.1-5 mm/min | Vermogen van de slijpwielmotor: | 7.5-15kw |
| Slijpwiel snelheid: | 1450 tot en met 2800 tpm | Max. slijphoogte: | 200400mm |
| Max. slijplengte: | 200400mm | Max. het Malen Breedte: | 200400mm |
| Naam van het product: | Interne slijpmachine | Vermogen van de werktafelvoermotor: | 0.75-2.2KW |
| Werktafelvoersnelheid: | 0.1-5 mm/min | Vermogen van de werktafelmotor: | 0.75-2.2KW |
| Grootte van de werktafel: | 200400mm | Werktafel snelheid: | 0.1-3.5rpm |
| Markeren: | Praktische interne slijpmachine,Interne slijpmachine Multiscene,15 kW hoge precisie interne maler |
||

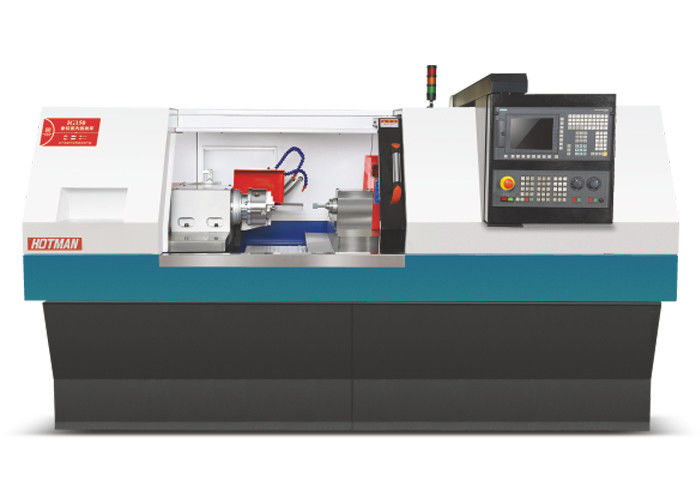

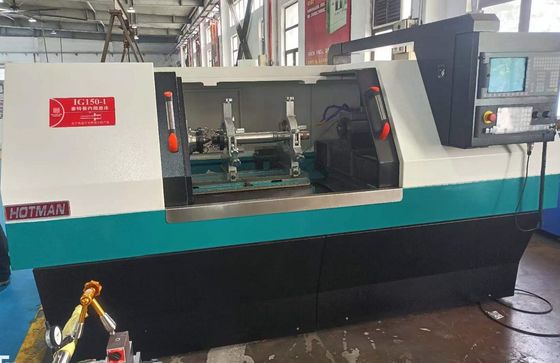

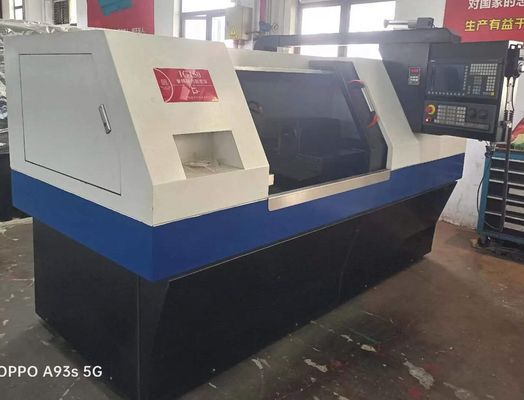

Hoogprecisie CNC-interne slijper-IG-150
Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
Technische specificatie:
| Nee, dat is niet zo. | Project | Eenheid | Model:IG150 | |
| 1 |
verwerking vermogen | Slijpingsinterval van de binnenopening | mm | Φ6·150 |
| 2 | Maximale diepte van het slijpgat | mm | 150 | |
| 3 | Maximale werkdiameter van de buitenste contour | mm | 220 | |
| 4 | Topspin-diameter van het werktuig | mm | 380 | |
| 5 | Specificaties van de montage-schok | mm | 7 "handmatige chuck /6" hydraulische chuck | |
| 6 |
van de soort gebruikt voor de vervaardiging van elektrische voertuigen | Rotatiehoek van de werkkopstoel | Deg | 2 graden voor 15 graden na |
| 7 | Spindel snelheid van het werkhoofd | RPM | 50-1500 | |
| 8 | Vorm van de spindelstructuur | Sleeve/lagerspoel | ||
| 9 | Specificatie van spindelconic-gat | MT-5 | ||
| 10 | Spindeldrijfmodus | Servomotor | ||
| 11 |
X-as (spindel van het werkstuk) | X-asvoerslag | mm | 410 |
| 12 | X-asvoersnelheid | mm /min | 0.1-10 | |
| 13 | Minimale resolutie van de x-asvoeder | mm | 0.001 | |
| 14 | Z-as
Werktafel | Z-asvoerslag | mm | 400 |
| 15 | Z-asvoersnelheid | mm /min | 0-10000 | |
| 16 | Minimale resolutie van de Z-asvoeder | mm | 0.001 | |
| 17 |
met een breedte van niet meer dan 15 mm
| Maximale snelheid van de spindel van het slijpwiel (mechanische spindel) | rpm | 20000 |
| 18 | Motorische spindel (facultatief) | KW | 3.5-12(S1)Kiesbaar | |
| 19 | Versnellingsfrequentie van het slijpwiel | RPM | 12000~60000 Selecteerbaar | |
| 20 | Servomotor voor het voeden van de X-as | KW | 2.2 | |
| 21 | Servomotor met Z-as | KW | 2.2 | |
| 22 | Servomotor met werkhoofd | KW | 1.5 | |
| 23 | motor voor koelpompen | KW | 0.75 | |
| 24 | Motoren voor smeerolie-olie | KW | 0.25 | |
| 25 | andere | Maatwerktuiggrootte (lengte * breedte * hoogte) | mm | 2900*2020*1750 |
| 26 | Gewicht van de machine | KG | 3500 | |
