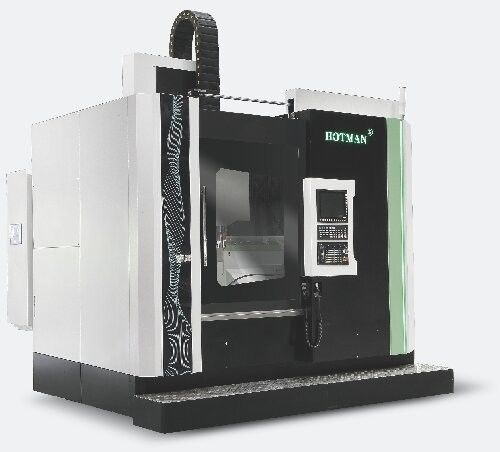

CNC-verticale slijpmachine voor het slijpen van meerdere vormen

Zeer nauwkeurige verticale slijpmachine, CNC verticale slijpmachine voor meerdere malen slijpen



Nauwkeurigheid bewerking:

Verwerkingscapaciteit:

Apparaatbeschrijving:

1. Deze slijpmachine is ontwikkeld met als doel het gemakkelijk uitlijnen van het werkstuk bij het slijpen van de binnendiameter en het eindvlak van een groot werkstuk en het verbeteren van de slijpnauwkeurigheid. Het heeft de debuggingtijd aanzienlijk verkort en zeer nauwkeurig slijpen bereikt, zoals rondheid. Bovendien, bestuurd door NC, kunnen de binnendiameter, buitendiameter en eindvlakbewerking in één opspanning worden voltooid, waardoor de intensivering van het proces wordt gerealiseerd.

2. De machinebesturing maakt gebruik van het nieuwe generatie besturingssysteem van Taiwan, dat respectievelijk de verticale en horizontale toevoer van de slijpkop automatisch regelt. Na secundaire ontwikkeling is de gebruiksvriendelijke mens-machine dialoogbedieningsinterface eenvoudig en gemakkelijk te gebruiken. De transmissie is uitgerust met Taiwan PM I's C3-klasse kogelomloopspindel, met herhaalbare positioneringscontrole binnen 0,002 mm, goede compatibiliteit en nauwkeurige gereedschapstoevoer; de werkbank wordt hydraulisch aangedreven en is uitgerust met een handbediend elektrisch handwiel voor het fijn afstellen van de gereedschapsinstelling.

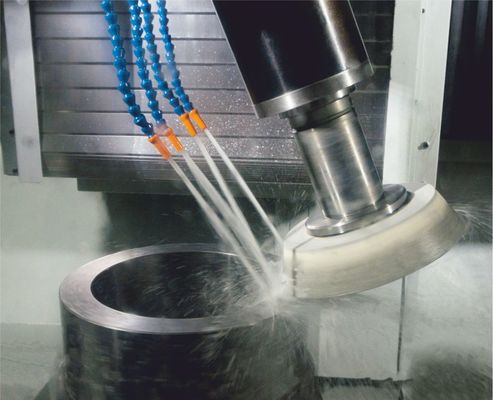

3. Koel- en filtratiesysteem: Tijdens het slijpen en africhten van de slijpschijf wordt het werkstuk gekoeld en wordt de slijpschijf gewassen. De filtratie maakt gebruik van een magnetische separator + papierfiltratiemethode. De filtratienauwkeurigheid bereikt 0,005 mm. De koelvloeistofstroom is 130 l/min, waardoor de koelvloeistof schoon is en kan worden gerecycled. De uitgeruste koelmachine kan de constante temperatuur van de koelvloeistof garanderen.

4. Het slijptoevoersysteem is samengesteld uit een V- en een vlakke geleiding van handgemaakte precisie schoep, met automatisch smeersysteem en C3-niveau precisie slijpkogelomloopspindel, die een soepele beweging, uitstekende herhaalde positioneringsnauwkeurigheid en een lange levensduur van de geleiding kan bereiken.

5. De standaardconfiguratie van de slijpspil is een achterste vier- en achterste twee-lagerstructuur. Er kan ook een zeer nauwkeurige dynamische en statische drukschil worden geselecteerd, die de kenmerken heeft van hoge rotatienauwkeurigheid, hoge dynamische stijfheid, goede trillingsbestendigheid, hoge slijpefficiëntie en goede slijpoppervlaktekwaliteit. Voor het slijpen van speciale werkstukken kan de slijpschijfsnelheid worden aangepast, tot 3500 RPM en 60 m/s.

6. De achtersteun is ontworpen om zowel stijf als robuust te zijn. Een geharde stalen glijcilinder, ingekapseld in het gietijzeren lichaam, is ontworpen om de MT4-topkern te dragen. De hefkracht van de glijcilinder kan eenvoudig worden gewijzigd door middel van afstelknoppen aan de achterkant. Speciale accessoires oliedruk achtersteun met een pedaal om het lossen van werkstukken te vergemakkelijken.

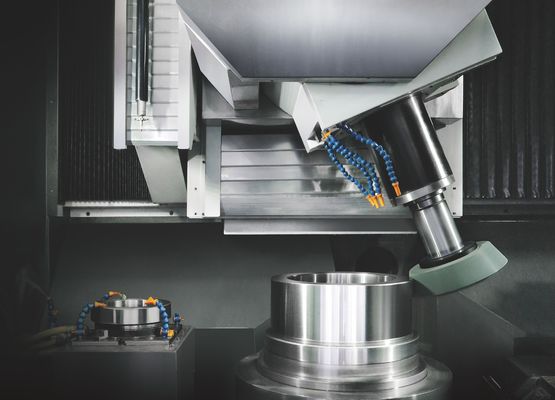

7. De slijpschijftafel is standaard uitgerust met een slijpspil met dubbele positiepositionering van 0 graden en 22 graden. Eén slijpspil kan respectievelijk een vlakke slijpschijf en een schuine slijpschijf gebruiken. Door de schuine slijpschijf te gebruiken, kan een zeer efficiënte eindvlakbewerking worden bereikt.

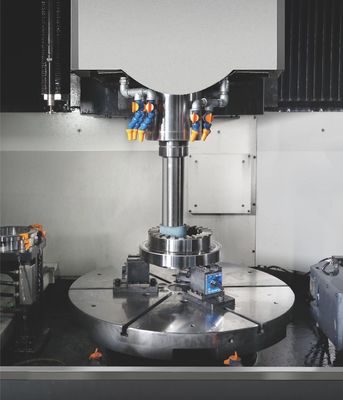

1, Eén keer opspannen kan het slijpen van het binnengat, de buitenste cirkel, de conus en het eindvlak van de onderdelen voltooien

2, Geschikt voor het bewerken van schijf/korte as/huls/ring en andere onderdelen

B-as dubbele tandwielpositionering revolver:

  Binnen/buiten diameter slijpen met 0 ° positionering, 22,5 ° positionering kan worden gebruikt om de buitendiameter en het eindvlak efficiënt te slijpen.

Raster schaal feedback:

De X-as en Z-as zijn uitgerust met feedback controle met behulp van een rasterliniaal (Z-as is een optie) om een hoge precisie bewerking te bereiken.

ATC slijpschijfbibliotheek:

Zes slijpschijven van verschillende specificaties en vormen zijn uitgerust volgens de bewerkingsbehoeften. Bij het continu bewerken van

complexe vormen is het niet nodig om de slijpschijf vaak te vervangen, wat online automatisch africhten en maatcompensatie kan realiseren.

Temperatuurmanagementsysteem:

Bij continu batchverwerking kunt u de temperatuur van het werkstuk en de machinebehuizing regelen om een hogere precisie te bereiken.

Veel gebruikt:

Werkende machineonderdelen zoals spilhuls, machineonderdelen zoals kegeltandwiel, reductieonderdelen zoals planeetwiel (voor windenergie opwekking), scheepsonderdelen motor CAM
