ID OD Grinder Universele multifunctionele samengestelde slijpmachine

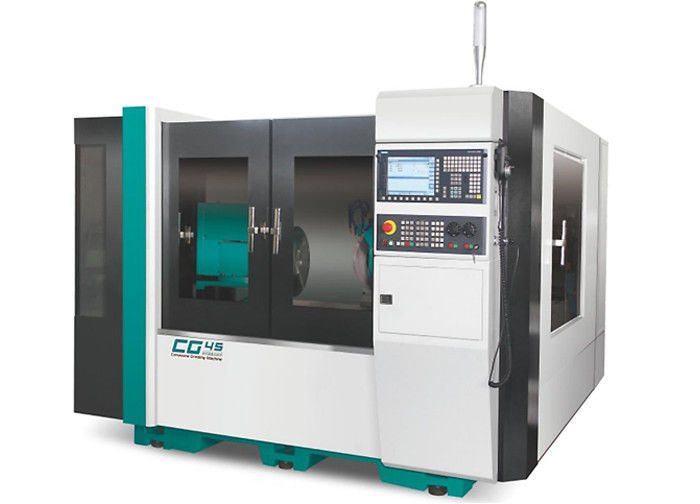

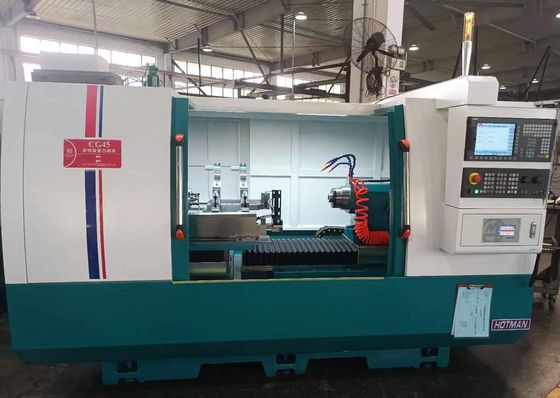

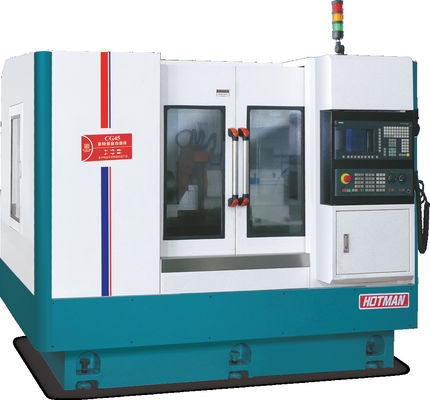

ID OD Grinder Universal Multifunctional Compound Grinding Machine-CG45

Spindelverplaatsing van het binnenste slijpwiel: 0~470 mm

Spindelverplaatsing van het cilindrische slijpwiel: 0~365 mm

Alomvattende kenmerken:

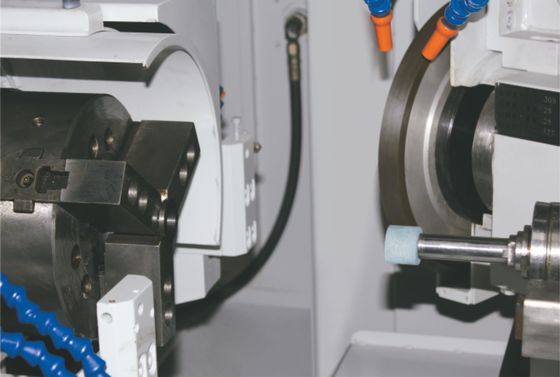

(1) Kan een klem, voltooiing van de binnenste cirkel, binnenste kegel, buitenste cirkel, buitenste kegel, eind gezicht composiet geïntegreerd slijpen.

(2) Biedt complexe slijpoplossingen met hoge precisie die geschikt zijn voor de verwerking van kleine en middelgrote werkstukken.

(3)Een automatisch voedings- en ontvangsysteem kan worden geïnstalleerd om aan de behoeften van industriële massaproductie te voldoen.

(4) De slijpmodule van de buitenste cirkel/de binnenste cirkel kan flexibel worden gecombineerd naargelang de vraag om zich aan te passen aan verschillende slijpvormen en -processen.

(5).Het besturingssysteem is gebruiksvriendelijk en gemakkelijk te leren.Het slijpen van het werkstuk en het slijpen van het slijpwiel kunnen snel op de werktuigmachine worden geprogrammeerd.Het meetapparaat kan online worden geïnstalleerd.

Beschrijving van het apparaat:

De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.

De machineleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.

Uitgerust met CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen, met inbegrip van de binnenste gat slijpapparaat,automatische eindmeting, automatische buitendiametermeting, enz.

Het slijpvoersysteem bestaat uit een V-vorm en een vlak spoor van handgemaakte precieze schop, met automatisch smeersysteem en een precieze slijpbalschroef van C3-niveau,die een soepele beweging kan bereiken, uitstekende positioneringsnauwkeurigheid en lange levensduur.

De achterbank is ontworpen om zowel stijf als robuust te zijn. Een geharde gelegeerde stalen schuifcilinder in het gietijzeren lichaam is ontworpen om de bovenste kern van de MT4 te dragen.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.

Numeriek besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.

Technische specificatie:
