Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Koelwatervatcapaciteit: | 100 liter | Diameter van het slijpwiel: | 200400mm |
|---|---|---|---|
| Vermogen van de slijpwielmotor: | 7.5 kW | Slijpwiel snelheid: | 1400 r/min |
| Bruto gewicht: | 3500 kg | Maximale slijphoogte: | 500 mm |
| Maximaal laadgewicht: | 500 kg | Nettogewicht: | 3000 kg |
| Algemene dimensie: | 2180x1850x2400 mm | Naam van het product: | Verticale slijpmachine |
| Tafelgrootte: | 400 x 1000 mm | Tabel snelheid: | 0-3m/min |
| Tabel Draaihoek: | -5°~+20° | Vermogen van de spindelmotor van het werkstuk: | 2.2 kW |
| Snelheid van het werkstuk: | 50-400 r/min | ||
| Markeren: | 7.5 kW CNC verticale freesmachine,CNC-verticale slijtvastmachine,Industriële machines voor het slijpen met behulp van CNC |
||

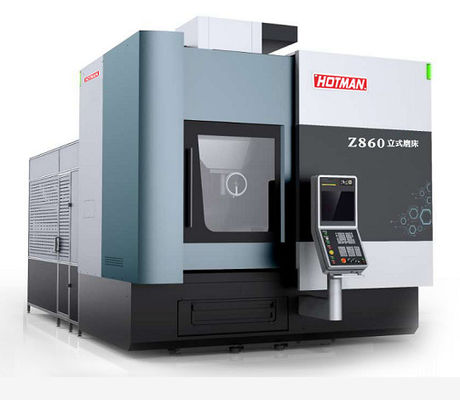

Verticale slijpmachine Z860 Kwaliteitsborging:
1Na de definitieve acceptatie van de machine bedraagt de kwaliteitsgarantieperiode 12 maanden voor de gehele machine.en de garantieperiode van de gekochte onderdelen van de machine is onderworpen aan de garantieperiode van de fabrikant van de gekochte onderdelen, die niet korter mag zijn dan twaalf maanden.
2Bij ontvangst van de servicevereisten van partij A stuurt partij B binnen 24 uur haar medewerkers naar de locatie van de klant om de reden te achterhalen.en binnen 48 uur de oorzaak te achterhalen en de tegenmaatregelen uit te voeren.
3. Partij B zal gratis technische service en onderhoud verlenen voor alle fouten (behalve menselijke factoren en onverantwoordelijkheid) binnen de garantieperiode.Partij B vervangt onmiddellijk de overeenkomstige onderdelen.
Beschrijving van de machine:

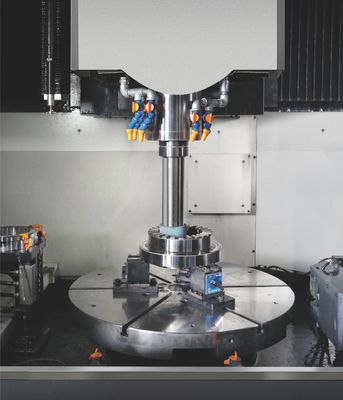

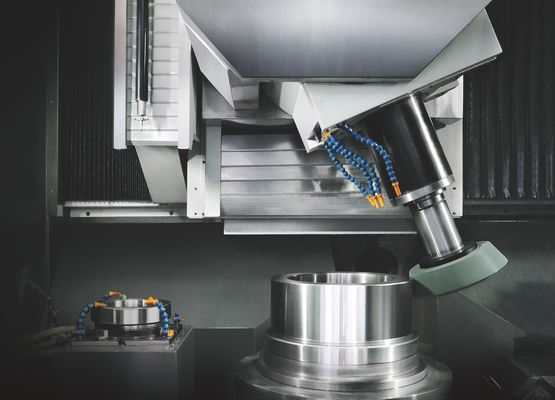

De machine is een portierconstructie, bestaande uit dubbele kolommen, balken en een bed om een gesloten, stijf frame-structuur te vormen.en een verticale slijpkop is respectievelijk op de dwarsweerstandsplaat gemonteerd.
De diamantenrol trimmer is aan het ene uiteinde van de tafel geïnstalleerd en wordt gebruikt om de zijkanten en onderkant van de tafel te trimmen.
Het werktuig wordt bestuurd door het Duitse Siemens- of Japanse FANUC-systeem, dat automatisch de verticale en transversale voeding van de slijpkop, de hydraulische aandrijving van de werkbank,en het elektrische handwiel.
Koelfiltersysteem: tijdens het slijpen en het bekleden van het slijpwiel wordt het werkstuk afgekoeld en het slijpwiel gewassen.Filterpapier en natuurlijke afzetting drie filtering.
De koelmiddelstroom is 600 liter.
Uitgerust met automatisch kwantitatief gecentraliseerd smeersysteem, smeer de geleidingsrail en de schroef van elke voedingsas, met automatische smeermodus.
De werktuigmachine is volledig afgesloten (het werkgebied en de achterzijde van de werktuigmachine zijn volledig afgesloten, de voorste bedieningspositie en de laadpositie),die gemakkelijk te reinigen en onderhouden is.
Parameter van de machine:
| - Nee. | Invoer | Parameter | Vermerkt |
| Bewerkingsnauwkeurigheid | |||
| 1 | Rondheid | 0.0015 mm | |
| 2 | Concentriciteit | 0.0025 mm | |
| 3 | Ruwheid van het oppervlak | 0.2um | |
| Verwerkingscapaciteit | |||
| 1 | | 860 mm | |
| 2 | | 50-500 mm | |
| 3 | | 600 mm | |
| 4 | | 800 kg | |
| Spindel van het slijpwiel | |||
| 1 | snelheid van het slijpwiel | 2000-8000 tpm | |
| 2 | de diameter van het slijpwiel | 40-305 mm | |
| 3 | Spindelconic gat | HSK-A100 | |
| Werktafel | |||
| 1 | werktafeldiameter | 800 mm | |
| 2 | werktafel snelheid | 5-200 tpm | |
| Route | |||
| 1 | X-as | 300+1400 mm | |
| 2 | Z-as | 600 mm | |
| 3 | Snelle snelheid | 24 m/min | |
| 4 | Resolutie | 0.0001 mm | |
| 5 | B-as (assortiment) | 22.5 | |
| ATC | |||
| 1 | | 6 | |
| 2 | Maximale diameter van het slijpwiel | 305 mm | |
| 3 | Maximale lengte van het slijpwiel | 350 mm | |
| 七 | drager voor wielen | ||
| 1 | Diamanten pen | 3 stukken | |
| 2 | Diamantenwiel | 2800 tpm | |
| 3 | Diamantendiameter | 120 mm | |
Configuratie van de machine:
| Artikel 1 | Qua | Eenheid | |
| 1 | Hostmachine | 1 | Een stuk. |
| 2 | Machines voor de vervaardiging van elektrische apparaten | 1 | Gezet |
| 3 | met een vermogen van niet meer dan 50 kW | 1 | Gezet |
| 4 | Verticale voederrooster (resolutie 0,0001) | 1 | Gezet |
| 5 | Transversale voederrooster (resolutie 0,0001) | 1 | Gezet |
| 6 | | 1 | Gezet |
| 7 | Koelsysteem | 1 | Gezet |
| 8 | Gecentraliseerd automatisch smeersysteem | 1 | Gezet |
| 9 | Verpakking en verf van gereedschapsmachines | 1 | Gezet |
| 10 | ATC slijpwiel Bibliotheek | 1 | Gezet |
