Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Precisiteit: | Hoog | Diameter: | 200400mm |
|---|---|---|---|
| Efficiëntie: | Hoog | slijpwiel: | Diamond/CBN |
| Materiaal: | Metalen | Naam: | Verticale slijpmachine |
| geluid: | Laag | Kracht: | Elektrisch |
| Grootte: | Op maat | Dikte: | 0.5-20 mm |
| Type: | malende machine | Spanning: | 380 V |
| Gewicht: | 500-1000 kg | Breedte: | 50-100 mm |
| Markeren: | Verticale slijpmachine van 380 V,Elektrische verticale slijpmachine,Multifunktioneel CNC-gereedschapsmolen |
||

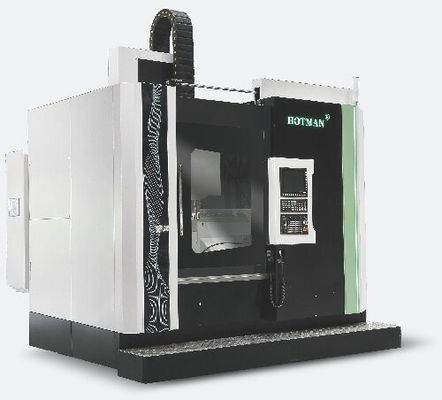

Beschrijving van het apparaat:
1De carrosserie en de onderdelen zijn gegoten door Milhanna hoogwaardig gietijzer FC30, dat kunstmatig is genormaliseerd warmtebehandeling en vervolgens behandeld door natuurlijke veroudering.MITSUI SEIKIDe verwerking van de onderdelen van de apparatuur wordt uitgevoerd met behulp van een verwerkingsapparaat met een hoge nauwkeurigheid.
2De machine-geleidingsrails en de precisieschroeven worden continu gesmeerd door een automatisch smeersysteem om een langere levensduur en nauwkeurigheid te garanderen.Het koelsysteem is gescheiden van het lichaam om trillingen en gunstige warmteafvoer te elimineren.
3.Uitgerust met Siemens 828D CNC automatisch slijpsysteem, en secundaire ontwikkeling, man-machine dialoog dwaas operatie, met veel optionele apparatuur om uit te kiezen,met inbegrip van een inwendige grinder, automatische eindmeting, automatische buitendiametermeting, enz.
4Het slijpvoersysteem bestaat uit een V en een vlak spoor van handgemaakte precieze schep, met automatisch smeersysteem en een C3-precieze slijpbalschroef.die een soepele beweging kan bereiken, uitstekende herhaalde positioneringsnauwkeurigheid en lange levensduur.
5. De standaardconfiguratie van de slijpwielspindel is achterste vier en achterste twee lagerstructuur.met een vermogen van meer dan 10 W,Voor het speciaal slijpen van het werkstuk kan de snelheid van het slijpwiel worden ingesteld.tot 3500 t/min en 60 m/s.
6De achterbank is ontworpen om zowel stijf als robuust te zijn.De trekkracht van de schuifcilinder kan gemakkelijk worden gewijzigd door aanpassingsknoppen aan de achterzijdeSpeciale toebehoren Olie druk staart zit met een pedaal om het lossen van werkstukken te vergemakkelijken.
7.Siemens numerieke besturingssysteem als standaardconfiguratie, na secundaire ontwikkeling, alle Chinese operationele interface, gemakkelijk te gebruiken.de apparatuur CNC-systeem en aandrijfsysteem hebben een betere compatibiliteit, tegelijkertijd met automatische zandreparatie en automatische compensatiefunctie, om de stabiliteit en precisie van voer en slijpen te garanderen.
1.Standaard accessoires:
A. Speciaal besturingssysteem voor slijpmachines van Siemens | 1 set |
B,MPG elektronisch handwiel | 1 set |
C. Volledige beschermende plaat | 1 Groep |
D. Tafel aandrijfsysteem | 1 set |
E, filterapparaat voor magnetisch papierband | 1 stuk |
F. Spindel van het slijpwiel | 1 stuk |
G, statische drukspeler | 1 Groep |
| H,Gratingschaal | 1 set |
Ik, Diamant pen en bevestigingsbasis | 1 set |
J, apparaat voor het repareren van rollensand | 1 Groep |
| K, koelwatertank | 1 Groep |
| L,Bedieningshandleiding | 1 set |
M,Machine tool service tool (Toolbox) | 1 set |
N.Vormen voor horizontale schroeven en voeten van werktuigen | 1 set |
O, slijpwiel | 2 stuks |
2,Parameter van de machine:
| - Nee. | Invoer | Parameter | Vermerkt |
| 一 | Bewerkingsnauwkeurigheid | ||
| 1 | Rondheid | 0.0015 mm | |
| 2 | Concentriciteit | 0.0025 mm | |
| 3 | Ruwheid van het oppervlak | 0.2um | |
| 二 | Verwerkingscapaciteit | ||
| 1 | Maximale buitendiameter van het slijpen | 860 mm | |
| 2 | Interne slijpdiameter | 50-500 mm | |
| 3 | Maximale slijphoogte | 600 mm | |
| 4 | Maximale belasting van de tafel | 800 kg | |
| 三 | Spindel van het slijpwiel | ||
| 1 | snelheid van het slijpwiel | 2000-8000 tpm | |
| 2 | de diameter van het slijpwiel | 40-305 mm | |
| 3 | Spindelconic gat | HSK-A100 | |
| 四 | Werktafel | ||
| 1 | werktafeldiameter | 800 mm | |
| 2 | werktafel snelheid | 5-200 tpm | |
| 五 | Route | ||
| 1 | X-as | 300+1400 mm | |
| 2 | Z-as | 600 mm | |
| 3 | Snelle snelheid | 24 m/min | |
| 4 | Resolutie | 0.0001 mm | |
| 5 | B-as (assortiment) | Servoverdeling minimaal 0/22,5 graden | |
| 六 | ATC | ||
| 1 | Aantal opgeslagen mesbibliotheken | 6 | |
| 2 | Maximale diameter van het slijpwiel | 305 mm | |
| 3 | Maximale lengte van het slijpwiel | 350 mm | |
| 七 | drager voor wielen | ||
| 1 | Diamanten pen | 3支/3 stuk | |
| 2 | Diamantenwiel | 2800 tpm | |
| 3 | Diamantendiameter | 120 mm | |
